Bedienungsanleitung für Rockville SINGMIX 45 Mischverstärker

Wichtige Informationen aus der Anleitung

Der Rockville SINGMIX 45 ist ein professioneller Mischverstärker für Karaoke, DJ-Anwendungen und den Heimgebrauch. Diese Anleitung beschreibt die Einrichtung, den Anschluss von Lautsprechern und die Bedienung der verschiedenen Audioquellen. Achten Sie besonders auf die Impedanzvorgaben für Lautsprecher (mindestens 4 Ohm), um Schäden am Gerät zu vermeiden.

Lieferumfang und Sicherheit

Im Lieferumfang enthalten sind der SINGMIX-Empfänger, abnehmbare Rack-Ohren, eine Fernbedienung, die Bedienungsanleitung und eine Garantiekarte. Zur Sicherheit: Öffnen Sie das Gerät niemals, da keine vom Benutzer zu wartenden Teile enthalten sind. Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort steht und nicht durch Gegenstände auf dem Gehäuse blockiert wird.

Anschlüsse und Ein- / Ausgänge

Das Gerät bietet vielfältige Anschlussmöglichkeiten:

• Frontseite: Zwei 6,35 mm (1/4 Zoll) Line-Eingänge, 3,5 mm AUX-Eingang, USB- und SD-Kartenslot.
• Rückseite: Zwei XLR-Mikrofoneingänge, zwei Paare RCA-Line-Eingänge, zwei Paare RCA-Ausgänge (Line und Record) sowie vier Paare Lautsprecherausgänge (Bananenstecker und blanker Draht).

Bedienung und Funktionen

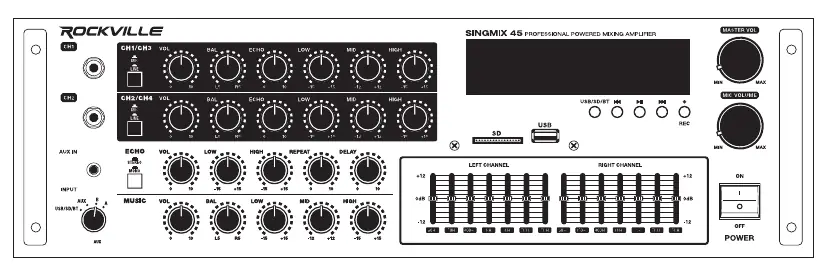

Die Steuerung erfolgt über das Frontpanel oder die Fernbedienung:

• Bluetooth: Drücken Sie die Mode-Taste, bis das Display "BLUE" anzeigt. Suchen Sie auf Ihrem Gerät nach "SINGMIX 45" und koppeln Sie es.
• USB/SD: Stecken Sie das Speichermedium ein; die Wiedergabe startet automatisch. Unterstützte Formate: MP3, WMA, FLAC, APE.
• Mikrofon/Line: Nutzen Sie die unabhängigen Regler für Lautstärke, Balance, Echo und 3-Band-EQ (Low, Mid, High).
• Echo-Effekt: Einstellbar in Lautstärke, EQ, Wiederholung (Repeat) und Verzögerung (Delay).

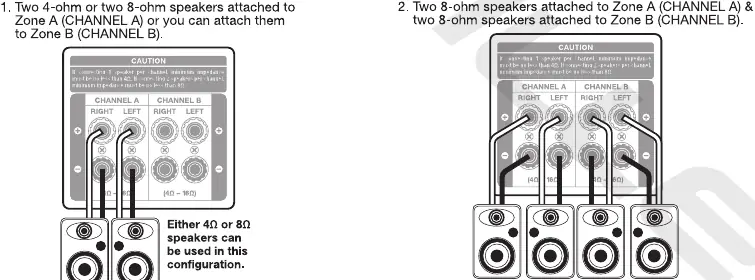

Lautsprecher-Konfiguration

Der SINGMIX 45 unterstützt verschiedene Lautsprecher-Setups. Die Ausgänge sind in zwei Zonen (Kanal A und Kanal B) unterteilt. Wichtig: Die Gesamtimpedanz der angeschlossenen Lautsprecher darf 4 Ohm nicht unterschreiten. Sie können entweder zwei 4-Ohm- oder zwei 8-Ohm-Lautsprecher pro Kanal anschließen, sofern die Gesamtimpedanz eingehalten wird.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Kein Ton: Prüfen Sie, ob die richtige Eingangsquelle gewählt ist und die Master-Lautstärke aufgedreht ist.
• Bluetooth-Probleme: Stellen Sie sicher, dass sich das Gerät im Kopplungsmodus befindet und keine anderen Geräte verbunden sind.
• Mikrofon-Feedback: Richten Sie die Lautsprecher nicht direkt auf die Mikrofone und verringern Sie die Höhen am Mikrofon-EQ.

Technische Daten

Das Gerät bietet eine Leistung von 500W x 2 (Peak) bei 4 Ohm. Der Frequenzgang liegt zwischen 20Hz und 20kHz (±2dB) bei einem Signal-Rausch-Verhältnis von über 78dB. Das Gerät wiegt ca. 6,35 kg und ist für den Rack-Einbau geeignet.
