Bedienungsanleitung für Adastra UX Series Mixer-Verstärker

Wichtige Informationen aus der Anleitung

Die Adastra UX-Serie (UX120 und UX240) sind Mixer-Verstärker für öffentliche Beschallungssysteme. Diese Anleitung deckt die Installation, den Anschluss von Lautsprechern (100V oder 2Ω) sowie die Bedienung des integrierten Audio-Players ab. Wichtig: Sie müssen sich vor der Installation entscheiden, ob Sie das System als 100V-Anlage oder als 2Ω-Niederohm-Anlage betreiben möchten. Beide Konfigurationen dürfen nicht gleichzeitig verwendet werden.

Montage

Die Verstärker können in ein 19-Zoll-Rack eingebaut oder unter einer Theke bzw. an einer Wand montiert werden. Nutzen Sie dazu die mitgelieferten Rack-Winkel. Achten Sie bei der Montage auf eine ausreichende Belüftung und blockieren Sie nicht die Lüftungsschlitze an der Vorder- und Rückseite.

Anschlüsse und Einrichtung

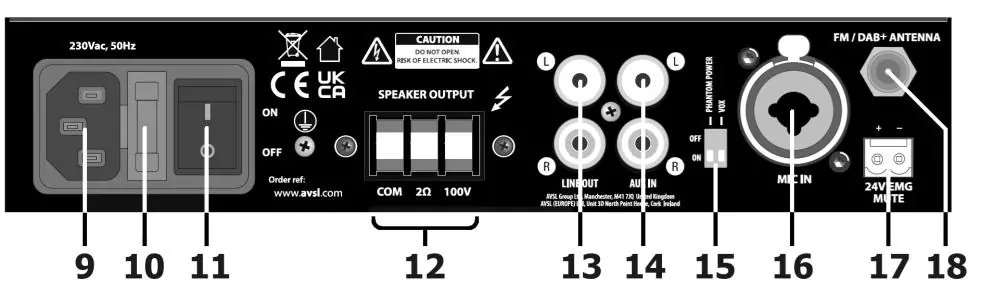

Der Verstärker bietet verschiedene Eingangs- und Ausgangsmöglichkeiten:

• Mikrofon: Anschluss über XLR oder Klinke an der Rückseite.
• AUX: RCA-Anschlüsse an der Rückseite oder 3,5mm-Klinke an der Vorderseite.
• 100V-Systeme: Verbinden Sie den 100V-Ausgang mit dem positiven Anschluss der Lautsprecher und COM mit dem negativen. Lautsprecher werden parallel geschaltet. Die Gesamtleistung der Lautsprecher sollte 90% der Verstärkerleistung nicht überschreiten.
• 2Ω-Systeme: Verbinden Sie den 2Ω-Ausgang mit dem positiven Anschluss und COM mit dem negativen. Die Gesamtimpedanz darf nicht unter 2Ω fallen.
• Notfall-Stummschaltung: Über die 24V-Mute-Anschlüsse kann bei einem Feueralarm-Signal das System stummgeschaltet werden (außer Mikrofon).

Bedienung

Die Frontblende enthält Regler für Mikrofon, AUX, Player, Bass, Treble und Master-Lautstärke. Der integrierte Audio-Player unterstützt Bluetooth, USB-MP3-Wiedergabe sowie DAB/FM-Radio. Mit der SOURCE-Taste wechseln Sie zwischen den Modi. Die MUTE-Taste schaltet den Ausgang stumm oder schaltet den Player-Bereich bei längerem Drücken aus.

Einstellungen

Das Einstellungsmenü wird durch Halten der SOURCE-Taste aufgerufen. Hier können Sie Zeit/Datum, Display-Helligkeit, Sprache und Werkseinstellungen konfigurieren. Für DAB/FM-Radio stehen Funktionen wie Sendersuchlauf (Full Scan), Senderspeicherung (Preset Store) und manuelle Abstimmung zur Verfügung.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung (IEC-Kabel, Sicherung) und die Lautsprecheranschlüsse. Achten Sie darauf, dass keine 100V-Lautsprecher an den 2Ω-Ausgang angeschlossen sind und umgekehrt. Bei Rückkopplungen (Pfeifen) verringern Sie die Mikrofon-Lautstärke oder richten Sie das Mikrofon von den Lautsprechern weg.
