Bedienungsanleitung für Chord ULTIMA Pro Mono Leistungsverstärker
Schnelle Hilfe und Bedienungsanleitung für den Chord ULTIMA Pro Mono Leistungsverstärker. Erfahren Sie mehr über Anschlüsse, Bedienung, Sicherheitshinweise und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Chord ULTIMA Pro Mono ist ein leistungsstarker Mono-Leistungsverstärker. Diese Anleitung enthält wichtige Hinweise zur sicheren Inbetriebnahme, den Anschlüssen und der Wartung. Beachten Sie insbesondere, dass das Gerät keine vom Benutzer zu wartenden Komponenten enthält und bei Aktivierung des Schutzmodus das Netzkabel für 30 Sekunden entfernt werden muss.
Sicherheit und Pflege
- Vermeiden Sie den Kontakt des Geräts mit Wasser oder Flüssigkeiten.
- Verwenden Sie zur Reinigung des Gehäuses ein sauberes Mikrofasertuch. Sprühen Sie keine Reinigungsmittel direkt auf das Gerät.
- Stellen Sie sicher, dass das Gerät in einer gut belüfteten Umgebung betrieben wird, fern von direkter Sonneneinstrahlung und Wärmequellen.
- Sorgen Sie für ausreichend Freiraum um das Gerät herum, um eine optimale Belüftung zu gewährleisten.
- Versuchen Sie nicht, das Gerät zu öffnen oder zu demontieren, da dies zum Erlöschen der Garantie führt.
Anschlüsse und Bedienelemente
Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:
- A: 2 x Lautsprecherausgänge
- B: Paar RJ45-Netzwerkbuchsen (für zukünftige Upgrades)
- C: 15A IEC-Netzeingang
- D: Erdungsanschluss
- E: Negativer Phasen-Eingang
- F: Positiver Phasen-Eingang
- G: Netzschalter
Inbetriebnahme
Stellen Sie vor dem Einschalten oder Anschließen von Geräten sicher, dass die Lautstärke auf Null gesetzt ist. Drücken Sie den großen Netzschalter, bis Sie ein Klicken spüren. Der Schalter leuchtet grün, während das Gerät interne Sicherheitsprüfungen durchführt. Sobald diese erfolgreich abgeschlossen sind, wechselt die Farbe des Netzschalters zu Türkis.
Anschluss von Lautsprechern

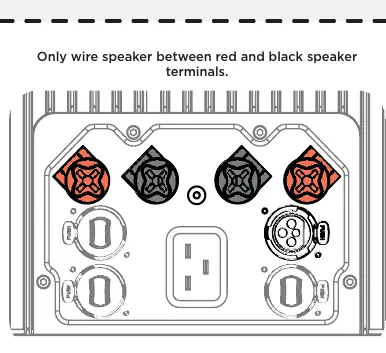

Verwenden Sie für den Anschluss an Lautsprecher hochwertige Lautsprecherkabel, die mit 4-mm-Bananensteckern oder 6-mm-Kabelschuhen abgeschlossen sind. Die Verwendung von blankem Draht wird nicht empfohlen. Achten Sie darauf, die Lautsprecher nur zwischen den roten und schwarzen Lautsprecherklemmen anzuschließen.
Technische Daten
- Abmessungen: 483 mm (B) x 176 mm (H) x 377 mm (T) (1 ½ Rack-Einheit)
- Frequenzgang: 5 Hz - 180 kHz (0,0 bis 0,15 / +0,0 bis -2,9 dB)
- Ausgangsleistung (RMS): 1000W bei <1% THD an 4 Ohm
- Signal-Rausch-Verhältnis: -84 dB (A-bewertet)
- Klirrfaktor (THD): 5 Hz - 20 kHz, 0,0008% bis 0,003%
- Ausgangsimpedanz: 0,090 Ohm
Praktische Hilfe
Typische Probleme
Verstärker befindet sich im Schutzmodus
Trennen Sie das Netzkabel, warten Sie 30 Sekunden und schließen Sie es wieder an.
Vor der Verwendung
- Stellen Sie sicher, dass alle Systemgeräte ausgeschaltet sind.
- Stellen Sie die Lautstärke aller angeschlossenen Geräte auf Null.
- Sorgen Sie für eine gut belüftete Aufstellung ohne direkte Wärmequellen.
- Verwenden Sie hochwertige Lautsprecherkabel mit Bananensteckern oder Kabelschuhen.
Technische Daten in der Praxis
- Ausgangsleistung
- 1000W RMS bei 4 Ohm Last.
Abbildungen und Diagramme
- Die Rückseite enthält die Lautsprecherausgänge (A), RJ45-Buchsen (B), den Netzeingang (C), den Erdungsanschluss (D) sowie die Phasen-Eingänge (E, F).
- Die Vorderseite enthält den Netzschalter (G).
Modellkompatibilität
- Lautsprecherkabel sollten mit 4mm Bananensteckern oder 6mm Kabelschuhen terminiert sein.
- Die RJ45-Buchsen sind für zukünftige Upgrades vorgesehen.
