Bedienungsanleitung für ECO-WORTHY ECOS 30-U Solarladeregler

Wichtige Informationen aus der Anleitung

Der ECO-WORTHY ECOS 30-U ist ein Solarladeregler für 12V- und 24V-Systeme. Für eine sichere und korrekte Inbetriebnahme ist es zwingend erforderlich, die Verkabelung in der richtigen Reihenfolge vorzunehmen: Schließen Sie zuerst die Batterie an den Controller an und erst danach die Solarmodule. Der Controller sollte ausschließlich in Innenräumen, an einem trockenen und gut belüfteten Ort durch einen qualifizierten Elektriker installiert werden.

Produktübersicht

Das Gerät verfügt über ein LCD-Display zur Anzeige von Systemparametern und drei Tasten zur Navigation und Einstellung. An der Unterseite befinden sich die Anschlüsse für PV-Module, Batterie und Last sowie ein RS485-Port.

Installation

Bohren Sie vier 6 mm Löcher in die Wand und befestigen Sie den Controller mit M4-Schrauben. Achten Sie auf eine ausreichende Belüftung. Die Verkabelung erfolgt über die Anschlüsse PV+/PV-, BAT+/BAT- und LOAD+/LOAD-. Stellen Sie sicher, dass alle Kabel fest sitzen.

Einstellungen

Der Controller unterstützt verschiedene Batterietypen: FLD (Standard), GEL, SLD, LiFePO4 und CUS (benutzerdefiniert). Um Einstellungen vorzunehmen, halten Sie die Taste 3 Sekunden lang gedrückt, um in das Einstellungsmenü zu gelangen. Mit kurzem Drücken wählen Sie die Seite aus, mit den Pfeiltasten ändern Sie die Werte. Halten Sie die SET-Taste erneut gedrückt, um die Änderungen zu speichern. Bei 5 Sekunden Inaktivität kehrt das Gerät zur Startseite zurück.

Ausgabemodus

Der Ausgabemodus steuert, wann die Last eingeschaltet wird. Es gibt Modi für Lichtsteuerung (bei Dunkelheit), Licht- und Zeitsteuerung (Last für X Stunden nach Sonnenuntergang) sowie manuelle Steuerung (immer an/aus).

Fehlerbehebung

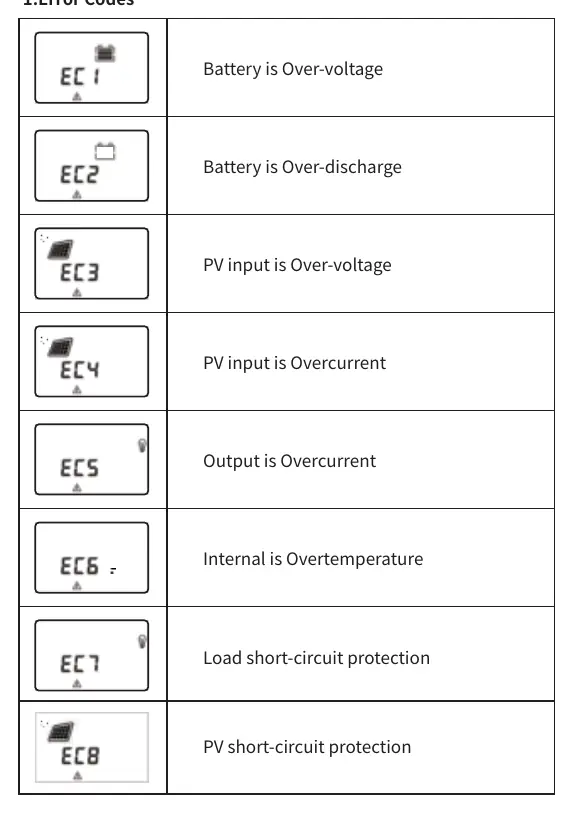

Der Controller zeigt Fehlercodes auf dem Display an, um Probleme schnell zu identifizieren:

• EC1: Batterie-Überspannung
• EC2: Batterie-Überentladung
• EC3: PV-Eingang Überspannung
• EC4: PV-Eingang Überstrom
• EC5: Ausgang Überstrom
• EC6: Interne Übertemperatur
• EC7: Last-Kurzschluss
• EC8: PV-Kurzschluss

Technische Daten

Das Gerät bietet eine automatische Erkennung der Systemspannung (12V/24V), einen maximalen Ladestrom von 30A und zwei USB-Anschlüsse (5V/2A). Der Betriebstemperaturbereich liegt zwischen -20°C und +60°C.
