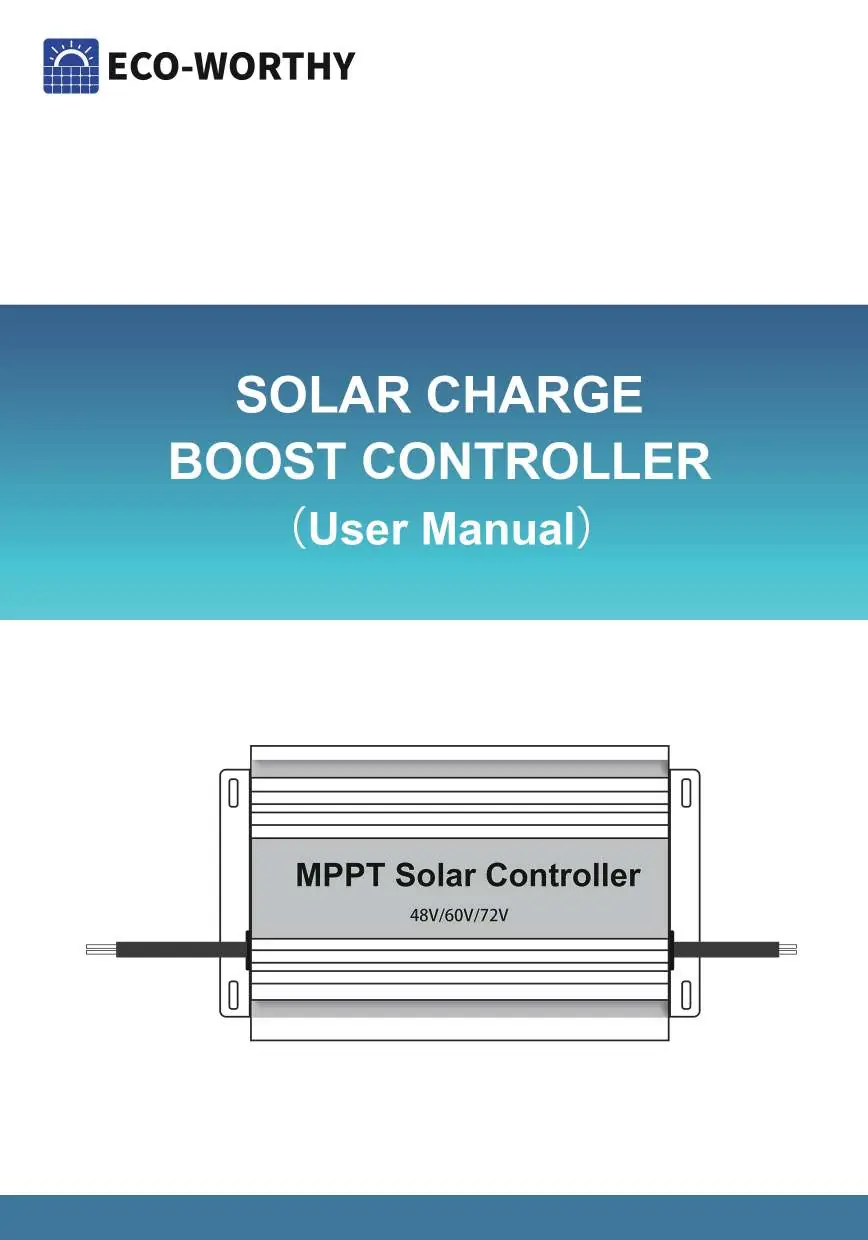

Bedienungsanleitung für ECO-WORTHY 12A Solar-Laderegler

Wichtige Informationen aus der Anleitung

Der ECO-WORTHY Solar-Laderegler ist ein Gerät zur Erhöhung der Solarladespannung (Boost-Controller). Er ist für den Einsatz in Off-Grid-Systemen und Golfwagen konzipiert und unterstützt verschiedene Batterietypen wie Blei-Säure, Lithium, GEL und Flooded-Batterien. Das Gerät verfügt über eine automatische Kühlung und Schutzfunktionen gegen Überladung, Rückstrom und Überhitzung.

Technische Daten

• Eingangsspannung: DC 13-50V
• Arbeitsstrom: 12A
• Ausgangsspannung: 24V/36V/48V/60V/72V (einstellbar)
• Ladeeffizienz: >93%
• Schutzart: IP30
• Abmessungen: 134 x 87 x 47 mm

Anzeigen und Leuchten

Das Gerät verfügt über zwei Statusleuchten:

• Work light: Leuchtet konstant, wenn der Controller die Batterie lädt.
• Charge light: Leuchtet konstant während des Ladevorgangs und blinkt, wenn die Batterie voll ist.

Einstellungen

Die "Set"-Taste hat zwei Funktionen: Überprüfung der PV-Eingangsspannung/Temperatur und Einstellung der Ladespannung für Lithium-Batterien.

Wichtiger Hinweis: Bei Blei-Säure-, GEL- und Flooded-Batterien muss lediglich der Spannungsschalter (Gear) korrekt eingestellt werden. Drücken Sie in diesem Fall nicht die "Set"-Taste!

Bei Lithium-Batterien muss die Ladespannung manuell angepasst werden:

1. Stellen Sie den Spannungsschalter auf den passenden Bereich ein.
2. Halten Sie die "Set"-Taste 5 Sekunden lang gedrückt, bis die Spannungsanzeige blinkt.
3. Drücken Sie die "Set"-Taste erneut, um die Spannung in 0,1V-Schritten anzupassen.

Installation und Verkabelung

Befolgen Sie diese Reihenfolge für eine sichere Installation:

1. Verbinden Sie den Controller mit dem Solarpanel (Plus an Plus, Minus an Minus).
2. Nachdem das Solarpanel angeschlossen ist, schaltet sich der Controller ein. Stellen Sie den Spannungsschalter auf die Batteriespannung ein.
3. Verbinden Sie den Controller mit dem Batteriepack (Plus an Plus, Minus an Minus).

Fehlerbehebung

• Fehler 1: Arbeitslicht aus, keine Anzeige. Prüfen Sie die Verbindung zwischen Solarpanel und Controller.
• Fehler 2: Spannungsanzeige normal, aber keine Stromanzeige. Prüfen Sie die Sicherung (10A) und die Batterieanschlüsse.

Sicherheitshinweise

• Das Gerät darf nicht ohne angeschlossenes Solarpanel mit der Batterie verbunden werden.
• Die Spannungseinstellung am Controller muss zwingend mit der Batteriespannung übereinstimmen.
• Verwenden Sie keine Sicherungen mit höherer Amperezahl als 10A.
• Installieren Sie das Gerät vor Wasser geschützt, idealerweise im Inneren des Golfwagens.
