Bedienungsanleitung für iTechworld 12/24V 40Amp MPPT Solar-Laderegler

Wichtige Informationen aus der Anleitung

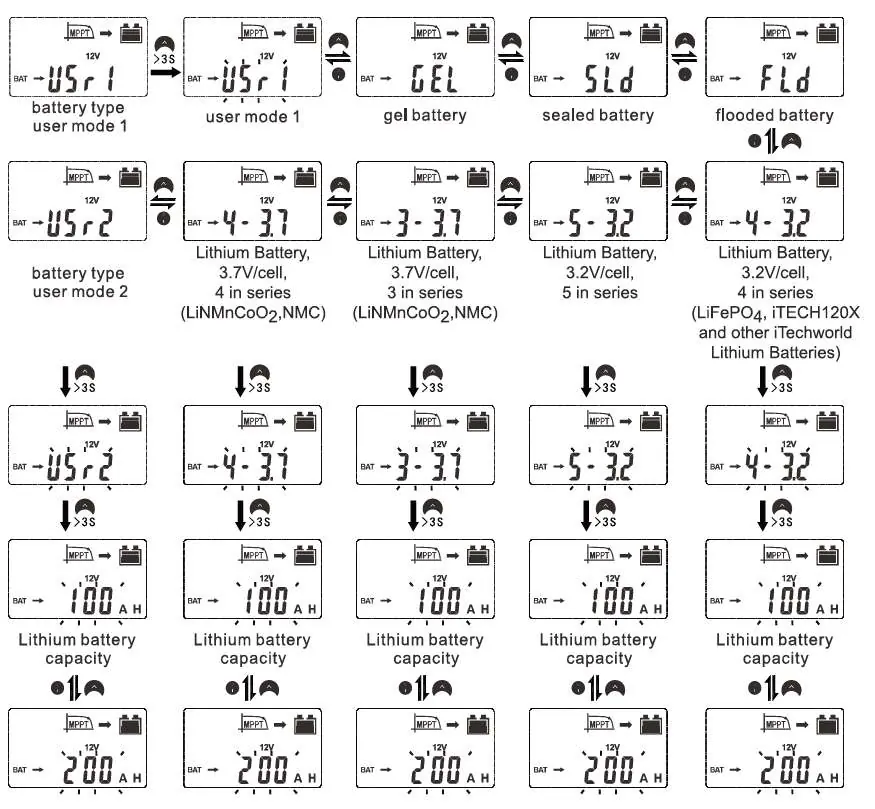

Der iTechworld 40A MPPT Solar-Laderegler ist für die effiziente Ladung von 12V- und 24V-Batteriesystemen konzipiert. Er unterstützt verschiedene Batterietypen, darunter Gel, AGM, Blei-Säure und Lithium (LiFePO4, LiPo). Wichtig: Bei Verwendung von iTechworld Lithium-Batterien (z.B. iTECH120X) muss zwingend das Profil 4-3.2 ausgewählt werden. Das Gerät ist nur für den Innenbereich geeignet.

Installation

Montieren Sie den Regler vertikal an einem trockenen Ort. Achten Sie auf ausreichende Belüftung: mindestens 15 cm Platz über und unter dem Gerät sowie 5 cm an den Seiten.

• Verwenden Sie flexible Kupferkabel mit mindestens 50A Belastbarkeit.

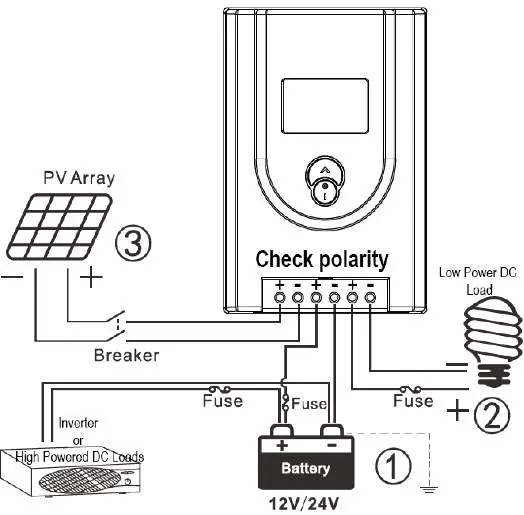

• Reihenfolge der Verkabelung: Schließen Sie immer zuerst die Batterie an, damit der Regler die Systemspannung erkennen kann.
• Installieren Sie Sicherungen in der Nähe der Batterie und der Solarmodule (siehe Sicherungsspezifikationen).
• Verbinden Sie die Solarmodule erst nach der Batterie.

Betrieb und Einstellungen

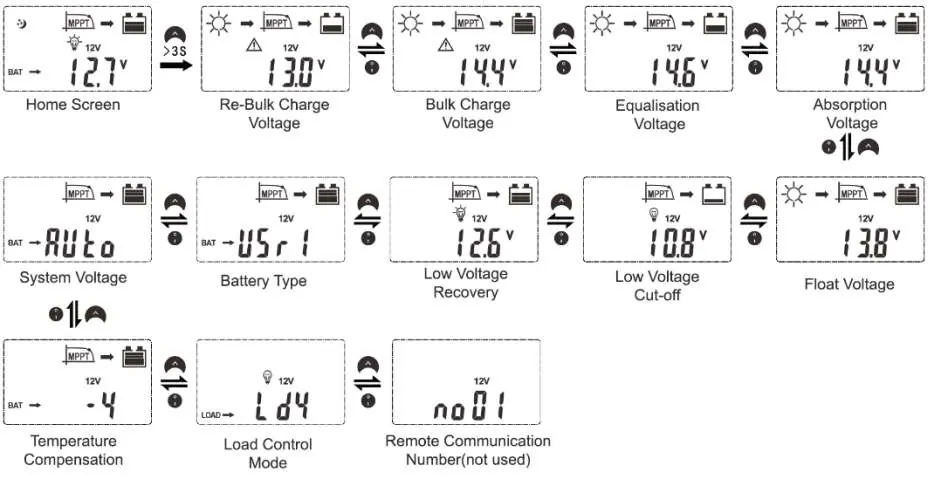

Die Bedienung erfolgt über die Tasten A und B. Halten Sie Taste A gedrückt, um in das Einstellungsmenü zu gelangen. Hier können Sie den Batterietyp, die Systemspannung und Laststeuerungsmodi konfigurieren. Der LCD-Bildschirm zeigt den aktuellen Ladestatus, Spannungen und Fehlercodes an.

Fehlerbehebung

Bei Problemen prüfen Sie die Fehlercodes auf dem Display:

• Keine Anzeige: Batteriespannung unter 8V oder falsche Anschlüsse.
• Ex1: Batterie tiefentladen.
• Ex2: Batterie überspannt.
• Ex3: Überlast am Lastausgang.
• Ex5: Überhitzung (Sicherstellen, dass Kühlrippen frei sind).
• Ex6: Zu hohe Eingangsspannung der Solarmodule.

Wartung

Reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch. Überprüfen und ziehen Sie die Anschlüsse an den DC-Eingangsklemmen regelmäßig nach.
