Bedienungsanleitung für Falcon MPPT Solar-Laderegler

Schnellstartanleitung und technisches Handbuch für den Falcon MPPT Solar-Laderegler (FN-MPPT1050-BT). Erfahren Sie mehr über die korrekte Installation, Bluetooth-App-Einrichtung, Last-Timer-Modi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Anschlussdiagramm für Last, Batterie und Solarpanel

Seite 2

Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Falcon MPPT Solar-Laderegler (Modell FN-MPPT1050-BT). Das Gerät ist für 12V-Systeme konzipiert und unterstützt verschiedene Batterietypen wie Gel, Flüssig, AGM und Lithium. Die Installation muss in einer spezifischen Reihenfolge erfolgen, um Schäden zu vermeiden. Das Gerät verfügt über Bluetooth-Konnektivität zur Überwachung und Konfiguration via App.

Installation und Anschluss

Die korrekte Anschlussreihenfolge ist entscheidend für den Schutz des Reglers:

Schließen Sie zuerst die Last an die entsprechenden Anschlüsse an (rot positiv, schwarz negativ) und isolieren Sie diese mit Klebeband.
Schließen Sie die Batterie an (rot positiv, schwarz negativ). Der Ladevorgang beginnt.
Schließen Sie das Solarpanel an.

Verwenden Sie Kabel mit einem empfohlenen Querschnitt von 2,5mm². Halten Sie die Kabelverbindung zwischen Batterie und Regler so kurz wie möglich.

Inbetriebnahme und Systemspannung

Nach dem Einschalten führt der Regler einen Selbsttest durch. Das Gerät erkennt automatisch 12V-Systeme. Bei Lithium-Batterien müssen die Ladespannungen und Schutzparameter manuell über die App angepasst werden. Wenn die Batteriespannung beim Start außerhalb des Bereichs von 10V-15V liegt, prüfen Sie die Fehleranzeigen.

App-Installation und Bluetooth

Der Regler verfügt über eine Bluetooth-Funktion. Laden Sie die App "solarlife" aus dem Google Play Store oder Apple App Store herunter. Über die App können Sie Echtzeitdaten einsehen, Batterietypen konfigurieren und Ladespannungen (Boost, Equalization, Float) anpassen.

Last-Ausgangsmodi

Der Regler bietet verschiedene Zeitsteuerungsfunktionen für den Lastausgang:

Standard (24H): Die Last ist dauerhaft eingeschaltet.
Dusk to Dawn (D2D): Die Last schaltet sich bei Sonnenuntergang ein und bei Sonnenaufgang aus.
Fünf-Stufen-Nachtmodus: Ermöglicht individuelle Zeit- und Dimm-Einstellungen während der Nacht.
TOT-Modus: Die Last schaltet sich für eine bestimmte Zeit vor Sonnenaufgang ein.

LED-Anzeigen und Fehlerbehebung

Die LED-Anzeigen geben Auskunft über den Betriebszustand:

Grüne LED: Dauerhaft an bedeutet Solarpanel korrekt verbunden; schnelles Blinken bedeutet MPPT-Ladevorgang.
Gelbe LED: Zeigt den Batteriestatus an (normal, niedrige Spannung, Überspannung).
Rote LED: Zeigt Fehler wie Übertemperatur oder Kurzschluss an.

Bei Fehlern wie "Low Volt Protection" laden Sie die Batterie auf. Bei Überstrom oder Kurzschluss schaltet der Regler die Last ab und versucht nach einer Minute den Neustart.

Sicherheitshinweise

Verwenden Sie das Gerät nur in PV-Systemen.
Batterien speichern große Energiemengen; vermeiden Sie Kurzschlüsse.
Installieren Sie eine Sicherung oder einen Schutzschalter in der "+"-Leitung zwischen Batterie und Regler (Abstand max. 15cm).
Arbeiten Sie nur in trockener Umgebung und mit isolierten Werkzeugen.

Technische Daten

Modell: FN-MPPT1050-BT
Max. Ladestrom: 10A
Systemspannung: 12V
Max. Eingangsleistung: 150W (bei 12,8V Lithium)
Schutzart: IP67
Abmessungen: 85,8 x 81 x 23,1 mm
Gewicht: 260g

Praktische Hilfe

Typische Probleme

Last wird nicht mit Strom versorgt

Prüfen Sie auf Überstrom oder Kurzschluss. Schalten Sie alle Lasten ab; der Regler versucht nach 1 Minute einen Neustart.

Batterie wird nicht geladen

Prüfen Sie die Verkabelung des Solarpanels und die Polarität. Stellen Sie sicher, dass das Panel korrekt angeschlossen ist.

Hohe Spannung am Batterieanschluss

Prüfen Sie, ob andere Quellen die Batterie überladen oder ob die Batteriekabel/Sicherungen beschädigt sind.

Vor der Verwendung

Stellen Sie sicher, dass die Batteriespannung 12V beträgt.
Verwenden Sie Kabel mit einem Querschnitt von 2,5mm².
Schließen Sie die Komponenten in der Reihenfolge Last -> Batterie -> Solarpanel an.
Prüfen Sie, ob der Batterietyp (Gel, AGM, Lithium) korrekt in der App eingestellt ist.
Installieren Sie eine Sicherung in der Plus-Leitung nahe der Batterie.

Technische Daten in der Praxis

Max. Ladestrom 10A: Der Regler kann maximal 10 Ampere Ladestrom an die Batterie abgeben.
MPPT-Tracking-Effizienz >99.9%: Sehr hohe Effizienz bei der Umwandlung der Solarenergie in Ladestrom.

Abbildungen und Diagramme

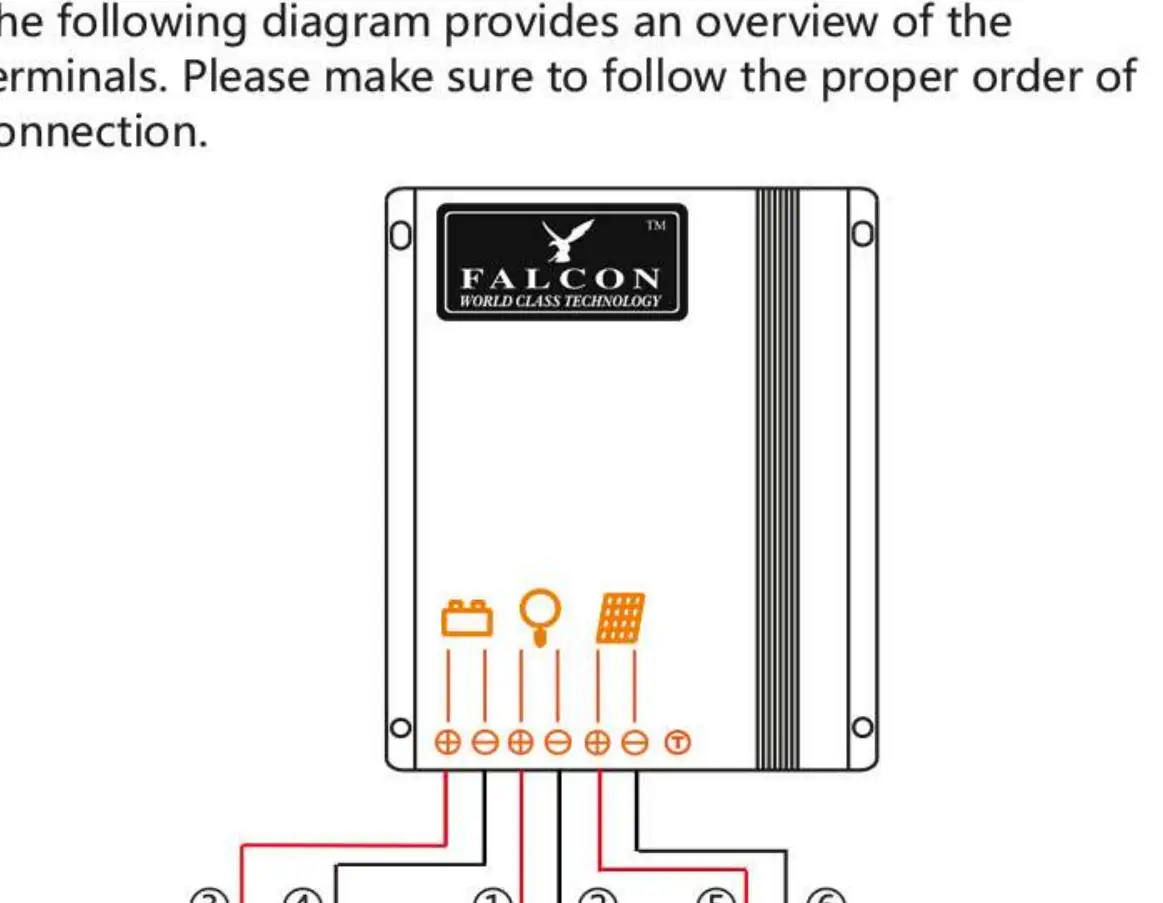

Das Installationsdiagramm zeigt die korrekte Reihenfolge: 1. Last, 2. Batterie, 3. Solarpanel.

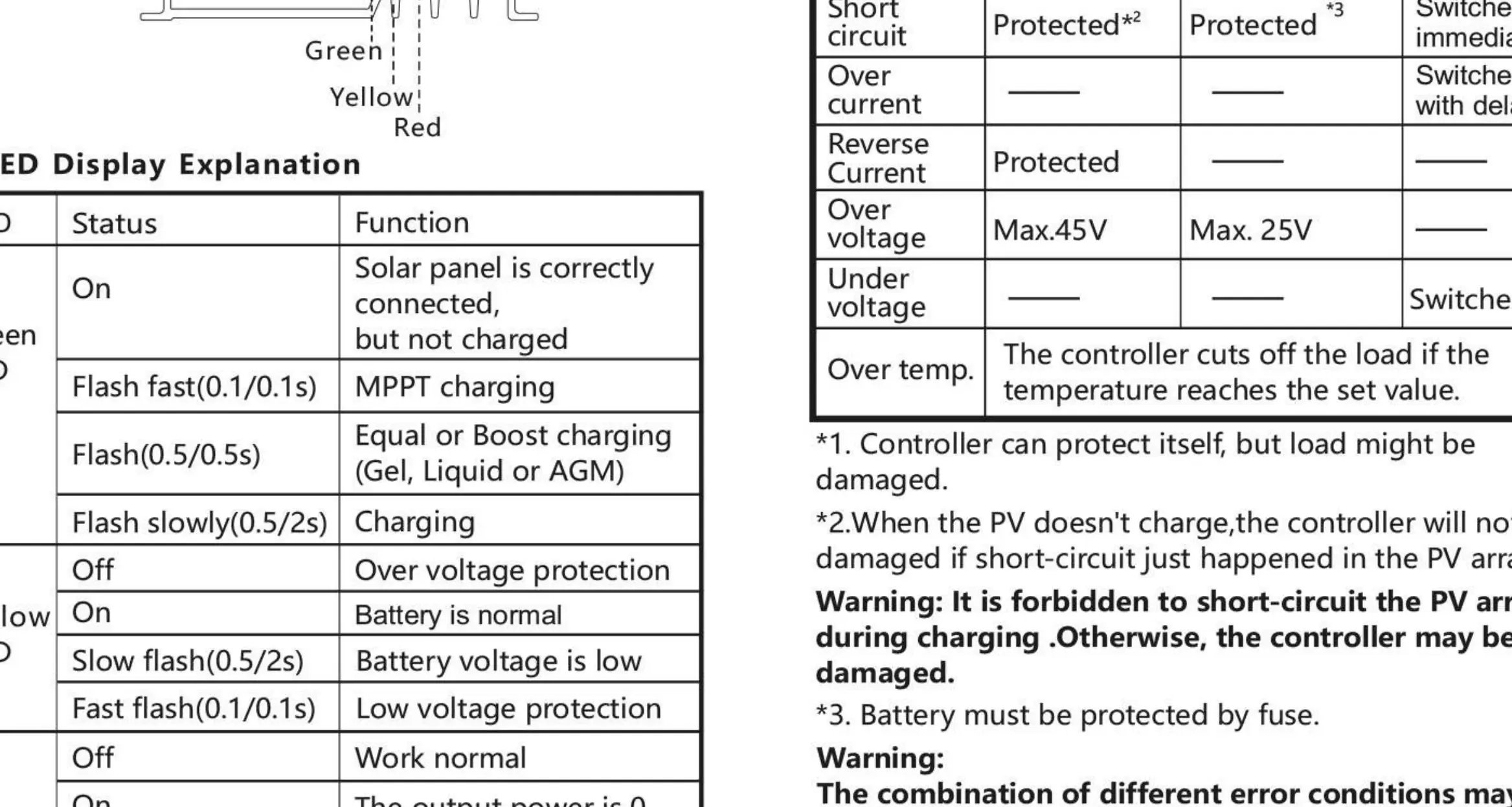

Die LED-Tabelle auf Seite 5 hilft bei der Diagnose von Fehlern anhand der Blinkmuster.

Modellkompatibilität

Geeignet für Gel, Flüssig, AGM und Lithium-Batterien.
Bluetooth-Kommunikation erfordert die 'solarlife' App.
Nicht für Systeme über 12V geeignet.
