Bedienungsanleitung für Falcon MPPT Solar-Laderegler 12/24V

Schnellstart-Anleitung und technisches Handbuch für den Falcon MPPT Solar-Laderegler 12/24V. Erfahren Sie alles über Installation, Verkabelung, Bluetooth-Verbindung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

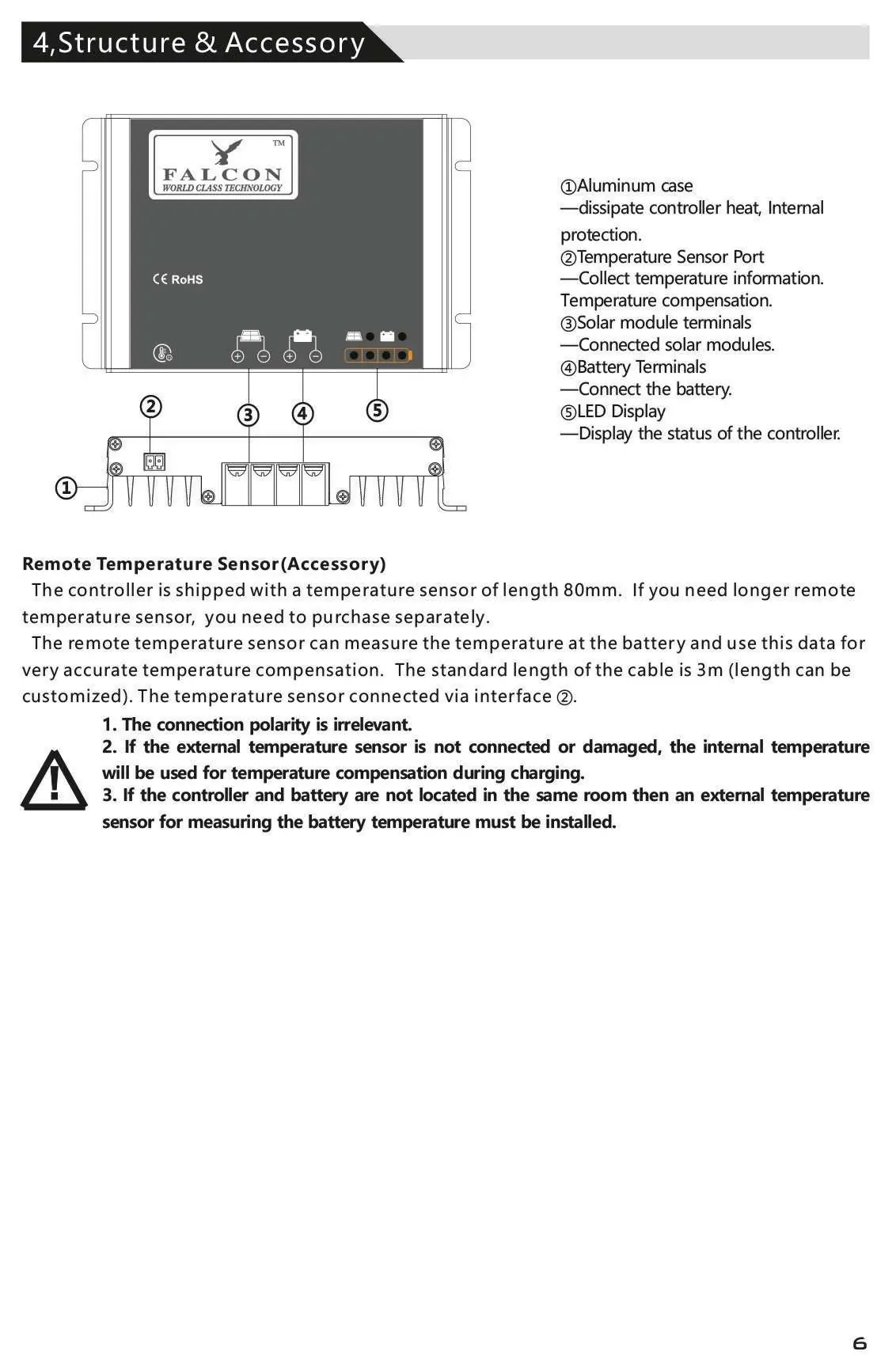

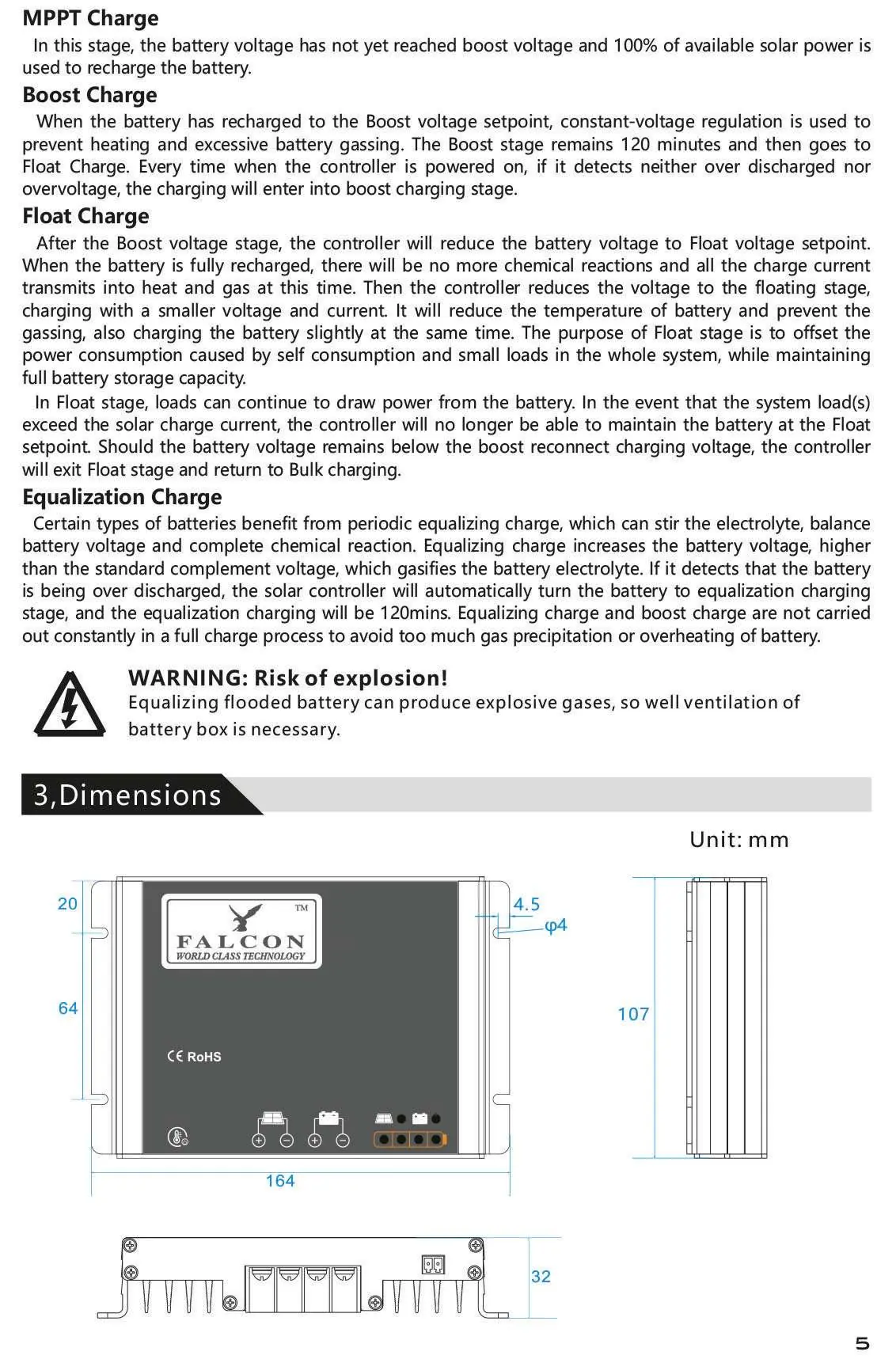

Seite 6

Seite 7

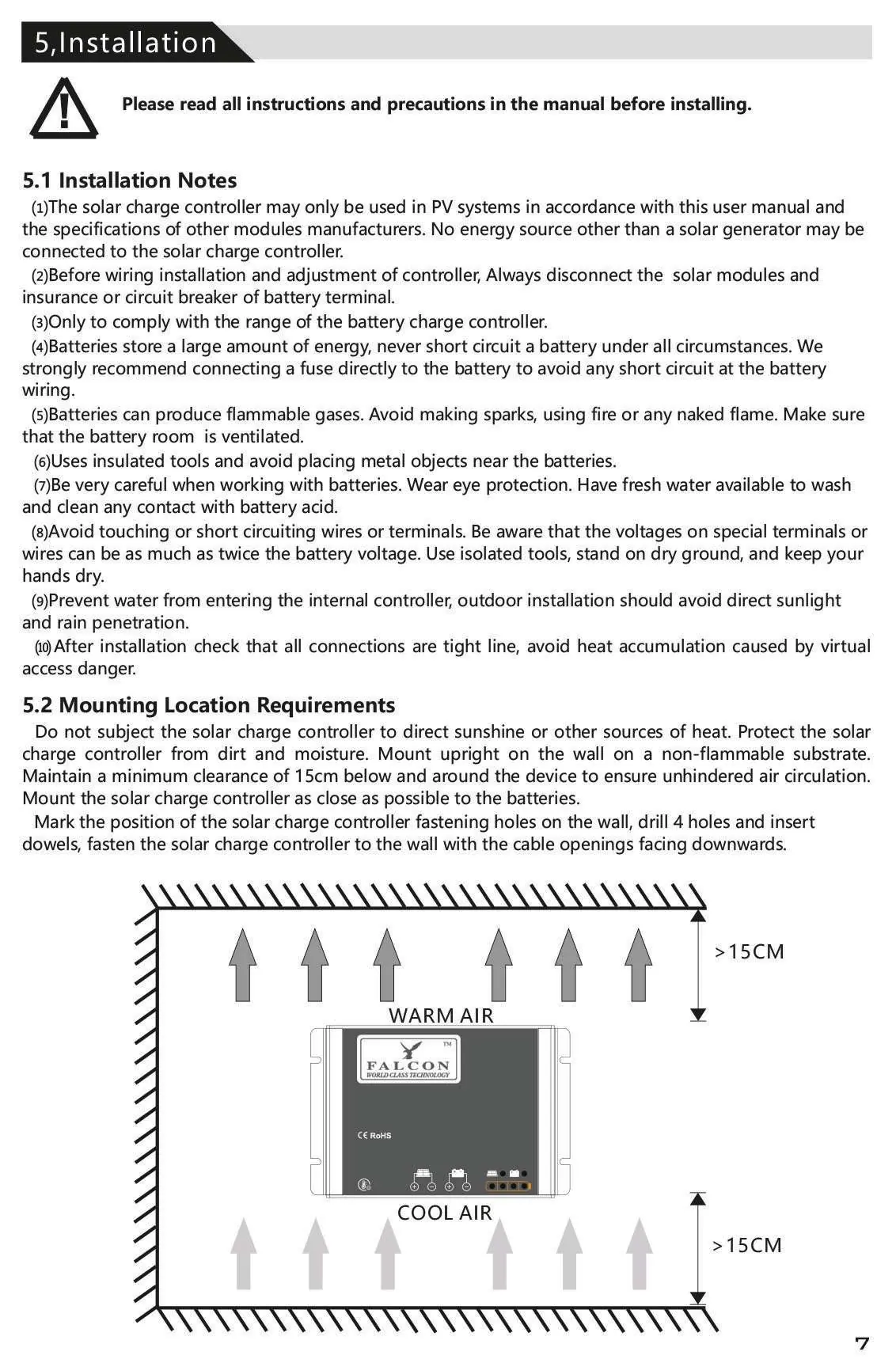

Montageanforderungen und Luftzirkulation

Seite 8

Schaltplan für den Anschluss von Solarmodulen und Batterie

Seite 9

Wichtige Informationen aus der Anleitung

Der Falcon MPPT Solar-Laderegler ist für die effiziente Ladung von 12V- oder 24V-Batteriesystemen konzipiert. Er nutzt die Maximum Power Point Tracking (MPPT) Technologie, um die Energieausbeute von Solarmodulen um bis zu 30% gegenüber herkömmlichen PWM-Reglern zu steigern. Das Gerät erkennt die Systemspannung automatisch und unterstützt verschiedene Batterietypen wie Liquid, Gel, AGM und Lithium.

Sicherheitshinweise

Explosionsgefahr: Funkenbildung vermeiden. Batterien können brennbare Gase erzeugen.
Keine Wartung durch Nutzer: Das Gehäuse darf nicht geöffnet werden. Es befinden sich keine vom Benutzer zu reparierenden Teile im Inneren.
Belüftung: Der Regler sollte an einem gut belüfteten Ort installiert werden, da der Kühlkörper im Betrieb heiß wird.
Schutz: Verbindungsleitungen müssen mit Sicherungen oder Schutzschaltern abgesichert sein.

Installation und Montage

Der Regler muss aufrecht an einer Wand auf einem nicht brennbaren Untergrund montiert werden. Achten Sie auf folgende Anforderungen:

Abstand: Halten Sie einen Mindestabstand von 15 cm unter und um das Gerät ein, um eine ungehinderte Luftzirkulation zu gewährleisten.
Umgebung: Schützen Sie den Regler vor direkter Sonneneinstrahlung, Schmutz und Feuchtigkeit.
Position: Montieren Sie den Regler so nah wie möglich an den Batterien.

Elektrischer Anschluss

Die Anschlussreihenfolge ist zwingend einzuhalten, um Schäden zu vermeiden:

Batterie anschließen: Verbinden Sie die Batterie mit der korrekten Polarität an die mittleren Anschlüsse (Batteriesymbol).
Solarmodul anschließen: Verbinden Sie das Solarmodul mit der korrekten Polarität an die linken Anschlüsse (Solarsymbol).
Abschluss: Überprüfen Sie alle Verbindungen auf festen Sitz und entfernen Sie Schmutz in der Umgebung.

Hinweis: Es wird dringend empfohlen, eine Sicherung direkt an der Batterie zu installieren, um Kurzschlüsse zu vermeiden.

Bluetooth-Verbindung

Der Regler verfügt über eine Bluetooth-Schnittstelle zur Kommunikation mit einer Android- oder iOS-App. Dies ermöglicht die Überwachung und Konfiguration von Parametern aus einer Entfernung von bis zu 10 Metern. Beachten Sie die Anweisungen in der mobilen App für die detaillierte Konfiguration.

LED-Anzeigen und Fehlerbehebung

Der Status des Reglers wird über LED-Anzeigen kommuniziert:

Solar LED (Rot): Zeigt den Ladestatus an (z.B. schnelles Blinken bei MPPT-Ladung, Aus bei Nacht).
Batterie LED (Blau): Zeigt den Batteriestatus an (Dauerleuchten bei Normalbetrieb, Blinken bei Übertemperatur).
Batteriekapazität LED: Zeigt den Ladezustand der Batterie in vier Stufen an.

Bei Fehlern wie "Hohe Spannung am Batterieanschluss" oder "Kommunikationsfehler" prüfen Sie die Verkabelung und trennen Sie die Batterie kurzzeitig, um den Regler neu zu starten.

Technische Daten

Systemspannung: 12/24V (automatische Erkennung)
Max. Ladestrom: 20A
Batterietypen: Gel, AGM, Liquid, Lithium
Schutzart: IP54
Kommunikation: BLE (Bluetooth Low Energy)
Umgebungstemperatur: -20 bis +55°C

Praktische Hilfe

Typische Probleme

Batterie wird tagsüber nicht geladen

Überprüfen Sie die PV-Panel-Verbindungen und die Verkabelung auf Unterbrechungen.

Bluetooth-Verbindung wird nicht erkannt

Trennen Sie die Batterie für ca. 1 Minute und verbinden Sie sie erneut, um den Bluetooth-Chip zurückzusetzen.

Hohe Spannung am Batterieanschluss

Prüfen Sie, ob andere Ladequellen die Batterie überladen, oder ob die Batterie defekt ist.

Regler stoppt bei Übertemperatur

Stellen Sie sicher, dass der Mindestabstand von 15 cm für die Luftzirkulation eingehalten wird und der Kühlkörper sauber ist.

Vor der Verwendung

Sicherstellen, dass die Batterie innerhalb des Spannungsbereichs (12V oder 24V) liegt.
Sicherung zwischen Batterie und Regler installieren.
Montageort auf nicht brennbarem Untergrund wählen.
Mindestabstand von 15 cm für Luftzirkulation einhalten.
Isolierte Werkzeuge verwenden und Hände trocken halten.
Polarität der Anschlüsse vor dem Verbinden prüfen.

Technische Daten in der Praxis

MPPT-Technologie: Maximiert die Energieausbeute durch Anpassung an den optimalen Arbeitspunkt des Solarmoduls.
12/24V automatische Erkennung: Der Regler erkennt die angeschlossene Systemspannung selbstständig.
Schutzart IP54: Schutz gegen Spritzwasser aus allen Richtungen und begrenzter Schutz gegen Staub.

Abbildungen und Diagramme

Anschlussreihenfolge: Zuerst Batterie, dann Solarmodule anschließen.
LED-Anzeigen: Rote LED für Solarstatus, blaue LED für Batteriestatus, Kapazitäts-LEDs für Ladezustand.

Modellkompatibilität

Geeignet für: Liquid, Gel, AGM und Lithium-Batterien.
Systemspannung: 12V oder 24V (automatische Erkennung).
Max. PV-Eingangsspannung: 50V (bei 25°C).
