Stromversorgung / Solar-Laderegler
MPPT-Laderegler VOLT 12/24V 20A - Bedienungsanleitung &...
Schnellstartanleitung und Konfigurationshandbuch für den MPPT-Laderegler VOLT 12/24V 20A. Erfahren Sie mehr über die korrekte Installationsreihenfolge, LED-Statusanzeigen, den Zugriff auf das Web-Interface und die Netzwerkkonfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der MPPT-Laderegler von VOLT ist für Off-Grid-Photovoltaikanlagen konzipiert. Wichtig: Schließen Sie immer zuerst die Batterie an, damit der Regler die Systemspannung (12V oder 24V) korrekt erkennen kann. Die Installation muss in der Reihenfolge Batterie, Last, PV-Panel erfolgen. Das Gerät verfügt über eine Web-Schnittstelle zur Konfiguration und Überwachung.
Installation und Anschluss
Die Installation erfordert Sorgfalt bei der Polarität (+/-). Der Regler ist ein "Positiv-Common"-Gerät. Die korrekte Reihenfolge ist:
- Batterie: Zuerst anschließen, um die Spannungserkennung zu aktivieren.
- Last (Verbraucher): Anschluss an den Lastausgang.
- PV-Panel: Zuletzt anschließen.
Verwenden Sie für 24V-Systeme eine Reihenschaltung der Batterien. Schließen Sie Wechselrichter oder Lasten mit hohem Anlaufstrom direkt an die Batterie an, nicht an den Lastausgang des Reglers.
LED-Statusanzeigen
Der Regler nutzt verschiedene LEDs zur Statusanzeige:
- Panel: Leuchtet bei verbundenem Panel.
- Batterie (RGB-LED): Blinkt grün beim Laden, leuchtet grün bei voller Ladung, leuchtet rot bei Unterspannung, leuchtet blau bei Kurzschluss/Überlast.
- Ausgang: Leuchtet bei aktivem Ausgang.
- Ethernet (Link/Act): Zeigt Netzwerkaktivität an.

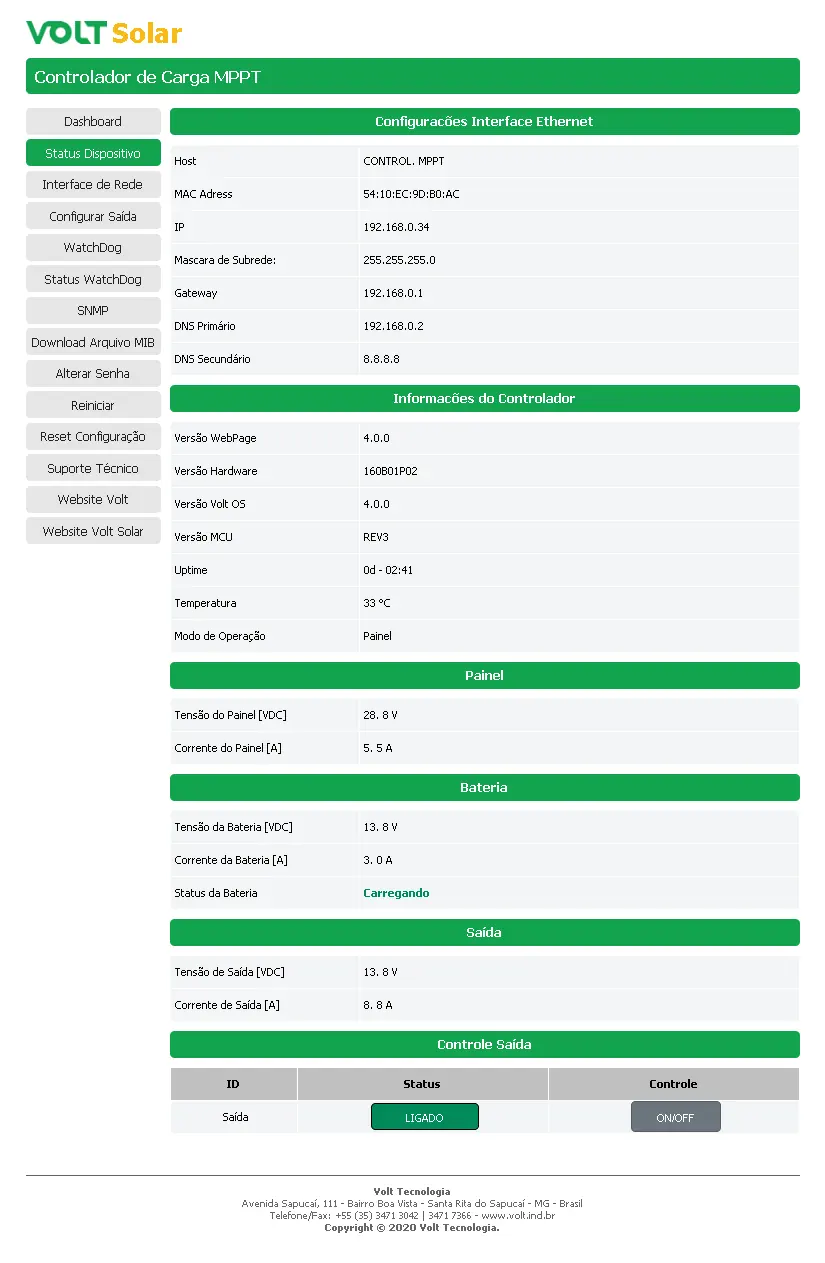

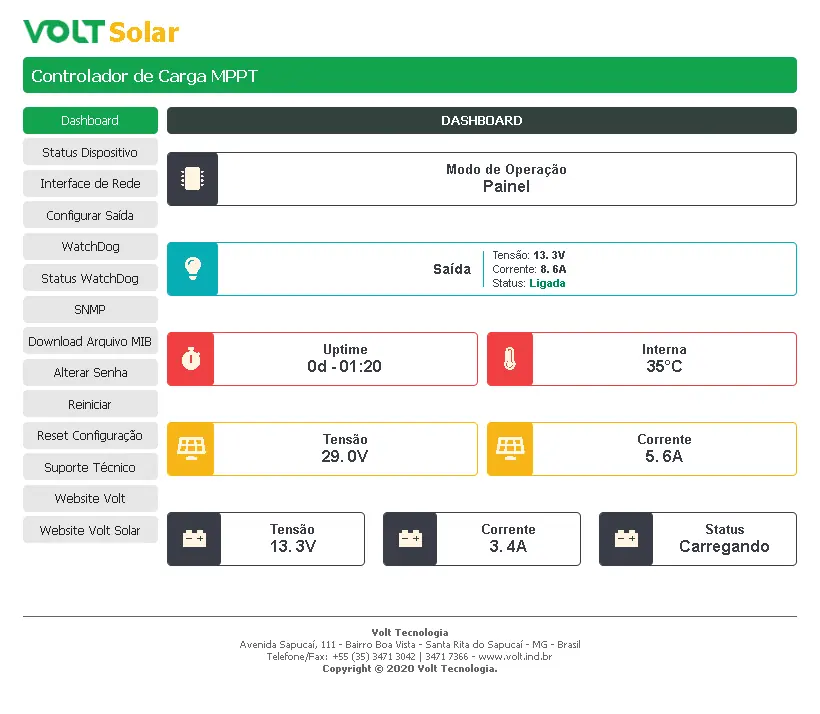

Web-Interface und Konfiguration

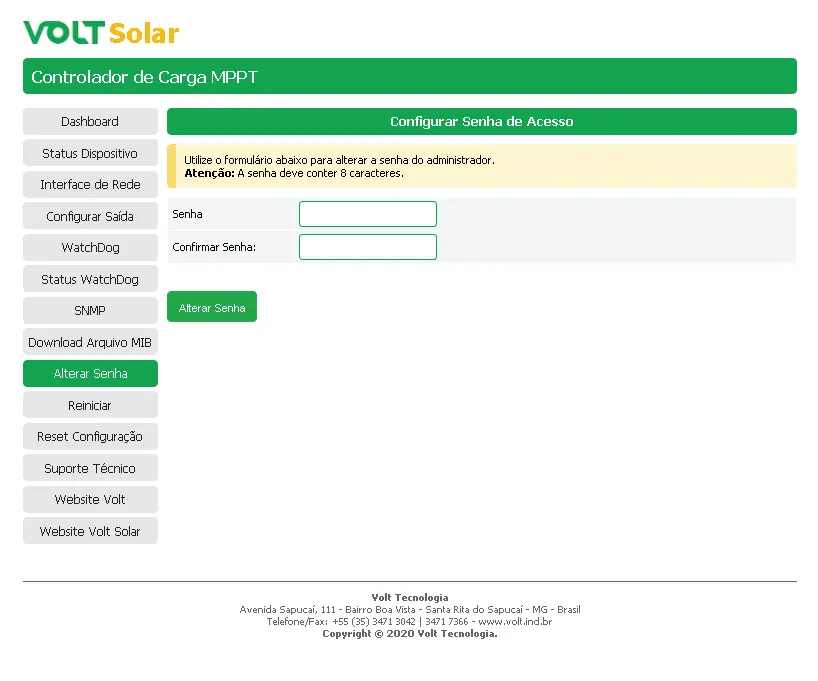

Der Zugriff erfolgt über einen Webbrowser. Die Standard-IP-Adresse ist 192.168.0.34. Die Standard-Anmeldedaten lauten:
- Benutzername: admin
- Passwort: voltvolt

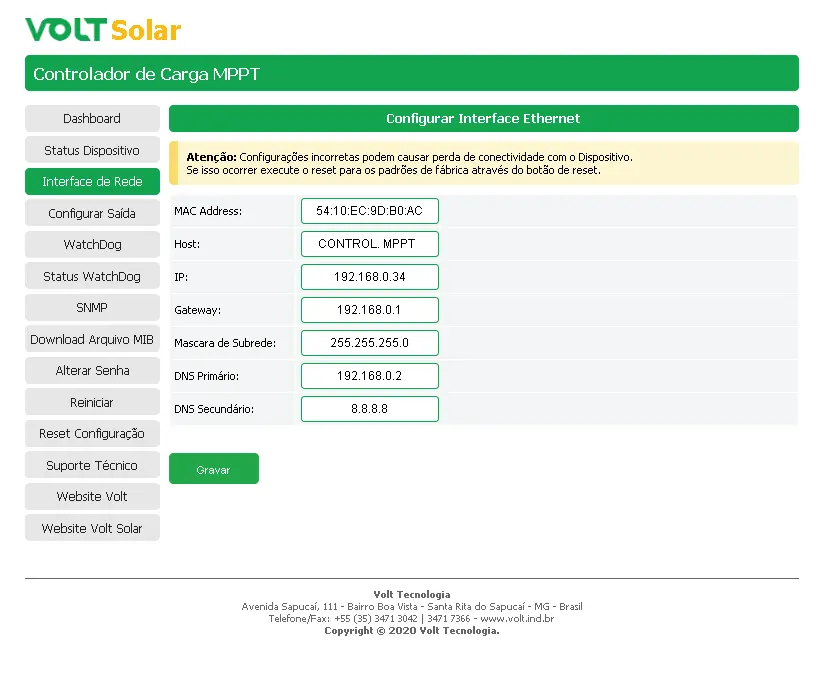

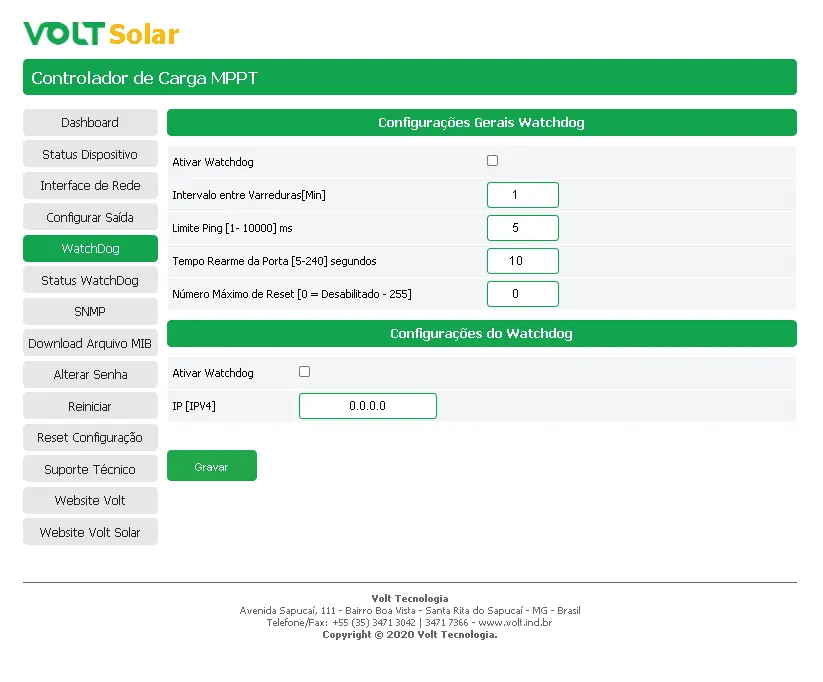

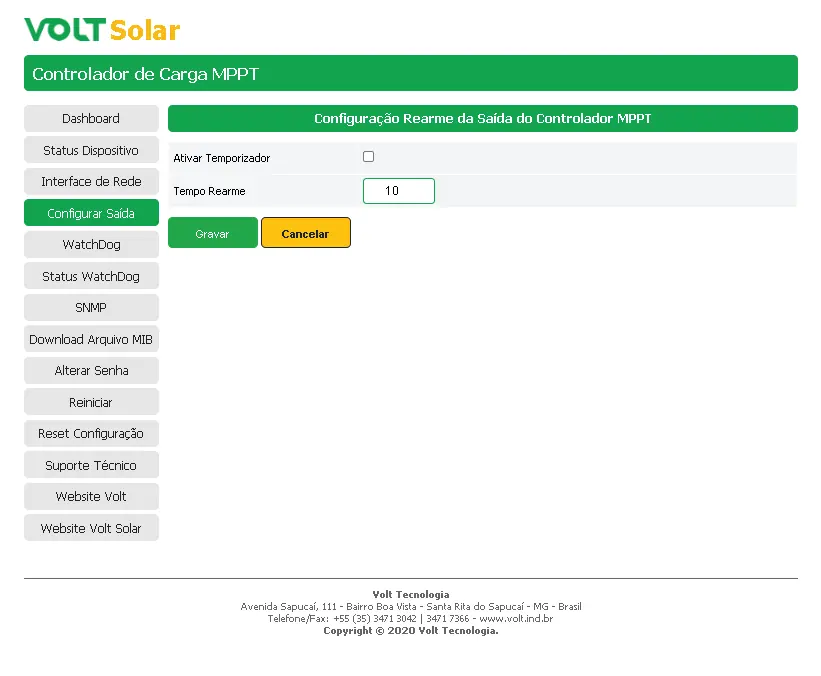

Über das Interface können Sie Netzwerkeinstellungen, Watchdog-Parameter (zur Überwachung von IP-Adressen), SNMP-Einstellungen und die Ausgangssteuerung verwalten.
Schutzfunktionen
Das Gerät bietet umfassenden Schutz:
- Schutz gegen Verpolung von PV und Batterie.
- Schutz gegen Überladung und Tiefentladung der Batterie.
- Kurzschlussschutz am Ausgang.
- Überlastschutz am Ausgang (begrenzt auf 20A).
Technische Daten
Der Regler unterstützt PV-Leerlaufspannungen bis 50Vdc. Die maximale Lade- und Ausgangsstromstärke beträgt 20A. Das Gerät arbeitet in einem Temperaturbereich von 0 bis 60°C und verfügt über eine natürliche Belüftung.
Praktische Hilfe
Typische Probleme
Keine Verbindung zum Web-Interface
Stellen Sie sicher, dass sich Ihr Computer im gleichen Netzwerkbereich wie die Standard-IP 192.168.0.34 befindet.
Batterie wird nicht geladen
Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Batterie zuerst angeschlossen wurde, damit der Regler die Spannung erkennt.
Ausgang schaltet ab
Dies kann durch Überlast (>20A) oder Kurzschluss verursacht werden. Entfernen Sie die Last und prüfen Sie die Verbindung.
Reset auf Werkseinstellungen
Halten Sie die Funktionstaste für 10 Sekunden gedrückt, bis die Batterie-LED blau leuchtet.
Vor der Verwendung
- Batterie zuerst anschließen (wichtig für Spannungserkennung).
- Auf korrekte Polarität (+/-) bei allen Anschlüssen achten.
- Sicherstellen, dass die PV-Leerlaufspannung 50Vdc nicht überschreitet.
- PC für die Erstkonfiguration mit dem Netzwerk verbinden.
- Sicherstellen, dass die Batterien für 24V-Systeme in Reihe geschaltet sind.
Abbildungen und Diagramme
- Das Installationsschema zeigt die korrekte Reihenfolge: 1. Batterie, 2. Last, 3. PV-Panel.
- Verwenden Sie Sicherungen zwischen Batterie und Regler sowie zwischen PV und Regler.
Modellkompatibilität
- Nur für Off-Grid-Systeme geeignet.
- Web-Interface kompatibel mit HTML5-fähigen Browsern.
- Unterstützt SNMP-Protokoll für Netzwerkmanagement.
