Bedienungsanleitung für Eco Worthy 12V/24V 30A Solarladeregler
Schnellstartanleitung und Bedienungsanleitung für den Eco Worthy 12V/24V 30A Solarladeregler. Erfahren Sie alles über Installation, Verkabelung, Einstellungen für Batterietypen (AGM, GEL, LiFePO4) und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für den Eco Worthy 12V/24V 30A Solarladeregler (Modell EC0525-U). Es enthält Anweisungen zur sicheren Installation, Verkabelung, Konfiguration der Batterietypen und Fehlerbehebung. Der Regler erkennt automatisch, ob ein 12V- oder 24V-System angeschlossen ist.
Sicherheitshinweise
- Installieren Sie den Regler nur in Innenräumen an einem trockenen und gut belüfteten Ort.
- Unterbrechen Sie die Stromversorgung vor der Installation.
- Tragen Sie während der Installation keinen Schmuck.
- Der Regler sollte von einem qualifizierten Elektriker installiert werden.
- Versuchen Sie nicht, den Controller zu öffnen oder zu reparieren.
Installation und Verkabelung
Bohren Sie 4 Löcher (6 mm) in die Wand und befestigen Sie den Regler mit M4-Schrauben. Achten Sie auf ausreichende Belüftung.
Wichtige Reihenfolge: Schließen Sie zuerst die Batterie an den Controller an und dann die Solarmodule. Der Controller startet automatisch.
Bedienung und Einstellungen

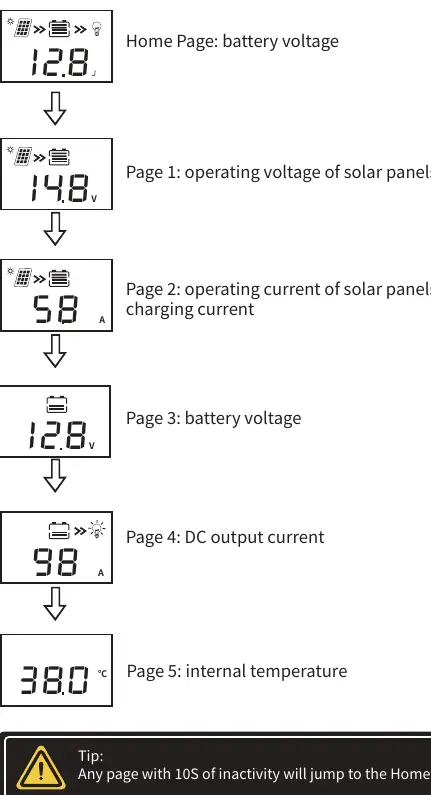

Drücken Sie die Taste 3 Sekunden lang, um in das Einstellungsmenü zu gelangen. Mit kurzem Drücken wählen Sie die Seite aus. Erneutes langes Drücken lässt die Zahl blinken, kurzes Drücken ändert den Wert, langes Drücken speichert.
Batterietypen: AGM, GEL, LiFePO4. Beachten Sie, dass alle Spannungswerte für 24V-Systeme im Vergleich zu 12V-Systemen verdoppelt werden müssen.
Fehlerbehebung

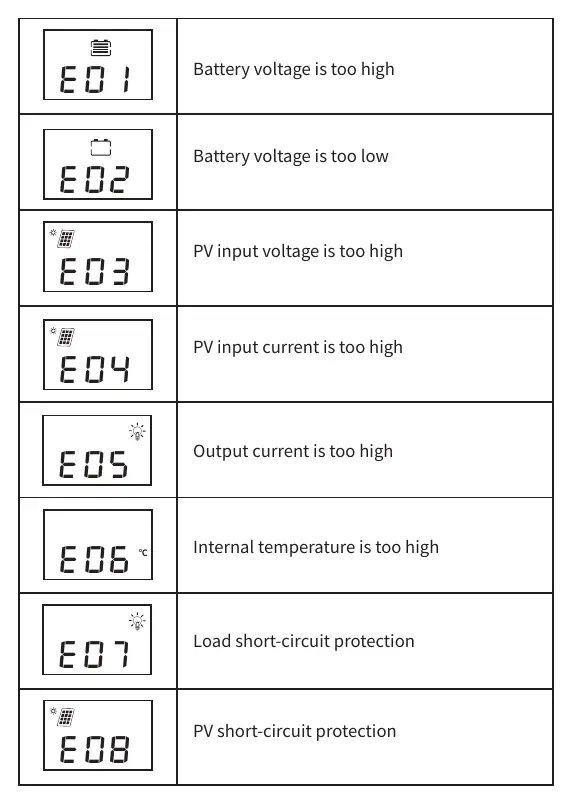

Der Controller zeigt Fehlercodes von E01 bis E08 an, die auf Probleme wie zu hohe/niedrige Batteriespannung, PV-Eingangsfehler oder Kurzschlüsse hinweisen. Bei Problemen wie "Controller lädt nicht" prüfen Sie die Verkabelung, Sicherungen und die PV-Eingangsspannung.
Technische Daten
- Max. Ladestrom: 30A
- Systemspannung: 12V/24V automatische Erkennung
- Schutzart: IP32
- USB-Anschluss: 5V/2A
- Betriebstemperatur: -20 bis +60°C
Praktische Hilfe
Typische Probleme
Bildschirm und LED-Anzeige schalten sich nicht ein
Testen Sie die Spannung des Batterieanschlusses mit einem Multimeter (10-60V). Überprüfen Sie Verkabelung, Sicherung und Leistungsschalter.
Controller lädt nicht
Überprüfen Sie Verkabelung, Sicherung und Leistungsschalter. Testen Sie die PV-Eingangsspannung; diese muss höher sein als die Batteriespannung.
Batterie-SOC ist zu niedrig
Fügen Sie dem System weitere Solarmodule hinzu oder verwenden Sie größere Batterien, um die Kapazität zu erhöhen.
Vor der Verwendung
- Installieren Sie den Regler an einem trockenen, gut belüfteten Ort.
- Stellen Sie sicher, dass die Verkabelung korrekt ist.
- Schließen Sie zuerst die Batterie an, dann die Solarmodule.
- Prüfen Sie, ob die Batteriespannung (12V/24V) mit dem System kompatibel ist.
Technische Daten in der Praxis
- Max. Ladestrom
- 30A
- Systemspannung
- 12V/24V automatische Erkennung
- USB-Anschluss
- 5V/2A
Abbildungen und Diagramme
- Verkabelungsreihenfolge: 1. Batterie, 2. Solarmodule.
Modellkompatibilität
- Unterstützt AGM, GEL und LiFePO4 Batterien.
- Werte für 24V-Systeme müssen im Vergleich zu 12V-Systemen verdoppelt werden.
