Anwendungshinweis für Sol-Ark PCS 200A Pass-Through und CT-Platzierung
Erfahren Sie, wie Sie das Sol-Ark PCS 200A System für 200A Pass-Through, CT-Platzierung und ESS-Eigenverbrauchskonfiguration korrekt installieren und einrichten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Sol-Ark PCS 200A System ermöglicht die Integration von Wechselrichtern in 200 A Hausanschlüsse. Die korrekte Installation erfordert die Platzierung der Stromwandler (CTs) so, dass sie den gesamten Netto-Stromfluss zwischen Netz und Haus erfassen, sowie die Konfiguration des PCS im Wechselrichter-Menü zur Begrenzung von Export und Rückspeisung. S. 1, 3, 5
Wichtigste Schritte
- CTs korrekt platzieren S. 3, 4, 5
- PCS-Einstellungen konfigurieren S. 6
Probleme und Lösungen
CTs auf Serviceleiter verschieben.
S. 7CT-Polarität umkehren.
S. 7Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Pass-Through Kapazität | 200 A | Maximale Stromstärke für die In-Line-Installation. | S. 1, 2 |
Wo es im PDF steht
- Grundkonzepte S. 1, 2
- Installationsdiagramme S. 3, 4
- CT-Installation S. 5
- PCS-Konfiguration S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Anwendungshinweis
Dieser Anwendungshinweis bietet praktische Anleitungen für die Planung und Inbetriebnahme von Sol-Ark 15K- und 18K-Wechselrichtern (und größeren Modellen) mit 200 A Pass-Through. Der Fokus liegt auf der Maximierung der Kompatibilität des Power Control Systems (PCS) für Anwendungen im ganzen Haus, ESS-Eigenverbrauch und gesetzeskonforme Verbindungen (gemäß NEC 2020/2023).
Grundkonzepte und Funktionen
- 200 A Pass-Through: Ermöglicht es, den Wechselrichter in Reihe mit einer standardmäßigen 200 A Wohnungszuleitung zu schalten. Bei Netzvorhandensein fließt der Strom zu den Lasten; bei einem Ausfall versorgt der Wechselrichter/Batterie die Lasten.
- PCS (Power Control System): Nutzt Netz-CTs, um Export und Rückspeiseströme dynamisch zu begrenzen, was NEC 705.13-Steuerungsschemata ermöglicht.
- Eigenverbrauchsoptimierung: Priorisiert die Versorgung lokaler Lasten durch PV/Batterie und importiert nur bei Bedarf Strom aus dem Netz.
Verbindungsmethoden


- Breaker-Fed (Load-Side): Traditionelle 120%-Regeln können die Größe des PV/ESS-Leistungsschalters begrenzen. PCS ermöglicht oft größere Leistungsschalter, da das System den Netzstrom aktiv steuert.
- Supply-Side (Line-Side Tap): Nützlich, wenn das Hauptlastzentrum keine zusätzliche Rückspeisung akzeptiert. Der Wechselrichter wird vor der Sammelschiene angeschlossen.
Installation der Stromwandler (CTs)
Die korrekte Platzierung der CTs ist entscheidend für die Funktion des PCS.
- Platzierung: Die CTs müssen den gesamten Netto-Stromfluss zum/vom Versorgungsunternehmen erfassen.
- Ausrichtung: Folgen Sie den Pfeilen/Beschriftungen. Die Standardkonvention ist: Pfeil zeigt in Richtung Last (d.h. zum Netz bei Serviceleitern).
- Verkabelung: Nur an ungeerdeten (heißen) Leitern installieren. Verwenden Sie verdrillte Paare, halten Sie Leitungen von rauschintensiven Kabeln fern und vermeiden Sie scharfe Biegungen.
Konfiguration für ESS-Eigenverbrauch
- Modus: Stellen Sie den Modus auf "Self-Consumption / Priority Load".
- Exportlimit: Auf Null (kein Export) oder ein spezifisches kW/kVA-Limit gemäß Versorgungsunternehmen einstellen.
- Netzladefenster (TOU): Ermöglicht das Laden außerhalb der Spitzenzeiten, um den Ladezustand (SoC) für die Entladung während der Spitzenzeiten zu erhöhen.
- SoC-Reserven: Behalten Sie eine UPS-Reserve für Ausfälle bei (z. B. 20–40%).
Fehlerbehebung
- PCS erkennt Hauslasten nicht: CTs sind an den falschen Leitern (z. B. nur am Wechselrichter-Einspeiser). Verschieben Sie die CTs auf die Serviceleiter.
- Export wird als Import angezeigt: Vertauschte CT-Polarität. Drehen Sie die CT-Ausrichtung um.
- Generator-Rückspeiserisiko: Export niemals in Richtung Generator zulassen. Verwenden Sie zugelassene Transfer-Schalter/ATS und platzieren Sie CTs auf den Lastleitern, nicht auf Generator- oder Netzleitern.
Praktische Hilfe
Typische Probleme
CTs sind wahrscheinlich an den falschen Leitern (z.B. nur am Wechselrichter-Einspeiser). Verschieben Sie die CTs auf die Serviceleiter.
CT-Polarität ist vertauscht. Drehen Sie die CT-Ausrichtung um.
Export niemals in Richtung Generator zulassen. Verwenden Sie zugelassene Transfer-Schalter/ATS und platzieren Sie CTs auf den Lastleitern.
Vor der Verwendung
- Überprüfen Sie die NEC-Konformität (Artikel 705/706) und lokale Anforderungen.
- Stellen Sie sicher, dass die CTs den gesamten Netto-Stromfluss erfassen.
- Überprüfen Sie die CT-Ausrichtung (Pfeil in Richtung Last/Netz).
- Verifizieren Sie die Last mit einem bekannten Widerstandslast-Test (1-2 kW).
- Dokumentieren Sie die PCS-Einstellungen für die Abnahme durch die Behörden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 200 A Pass-Through
- Ermöglicht die In-Line-Installation des Wechselrichters mit einer 200 A Wohnungszuleitung.
- CT-Platzierung
- Muss den gesamten Netto-Stromfluss zwischen Netz und Haus erfassen, nicht nur den Wechselrichter-Strom.
Abbildungen und Diagramme

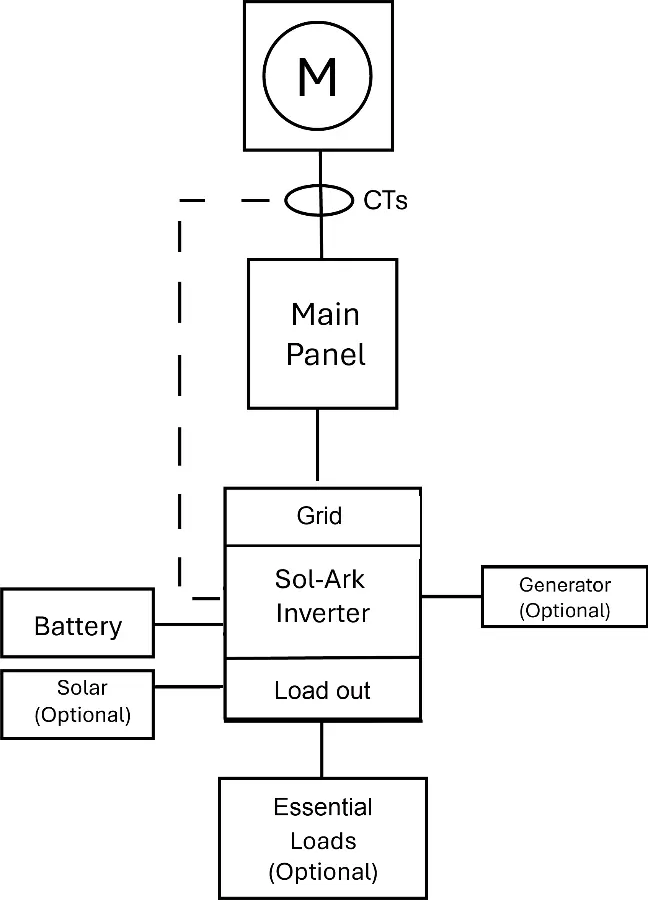

- Breaker-Fed: CTs messen am Service-Eingang, Wechselrichter speist in den Leistungsschalter ein.

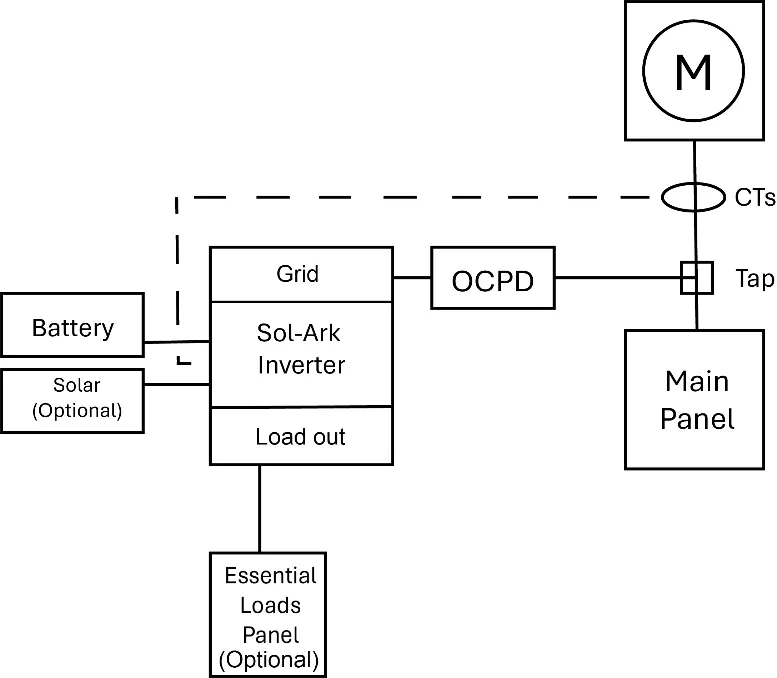

- Supply-Side: CTs messen am Service-Eingang, Wechselrichter speist vor der Sammelschiene ein.
- Whole-Home: Wechselrichter fungiert als Gatekeeper zwischen Netz und Haus.
Modellkompatibilität
- Gilt für Sol-Ark 18K-2P-LV, 15K-LV, 30K-3P-208V und 60K-3P-480V.
- Erfordert die Einhaltung lokaler AHJ-Vorschriften.
