Anleitung zur Integration von Pytes E-BOX Batterien mit Sol-Ark Wechselrichtern
Erfahren Sie, wie Sie Pytes E-BOX Batterien korrekt an Sol-Ark 5K, 8K, 12K und 15K Wechselrichter anschließen, konfigurieren und die Kommunikationsparameter für einen optimalen Betrieb einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Integration von Pytes E-BOX Batterien in Sol-Ark Wechselrichtersysteme (Modelle 5K, 8K, 12K, 15K). Es deckt die physische Verkabelung, die DIP-Schalter-Konfiguration an der Batterie sowie die notwendigen Software-Einstellungen am Wechselrichter ab, um eine korrekte Kommunikation zwischen Batterie-BMS und Wechselrichter zu gewährleisten.
Verkabelung und Anschlüsse
Die Verbindung zwischen Wechselrichter und Batterie erfordert sowohl Stromkabel als auch ein Kommunikationskabel.

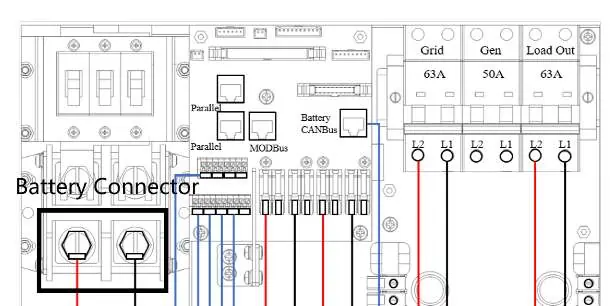

- Stromkabel: Verwenden Sie für das Sol-Ark 15K Modell 4/0 Gauge Kabel. Für die 8K/12K Modelle wird 3/0 Gauge Kabel empfohlen.
- Kommunikation: Ein Standard-Ethernet-Kabel kann verwendet werden, da die Pin-Belegung des Sol-Ark Wechselrichters mit der der Pytes E-BOX Batterie übereinstimmt.

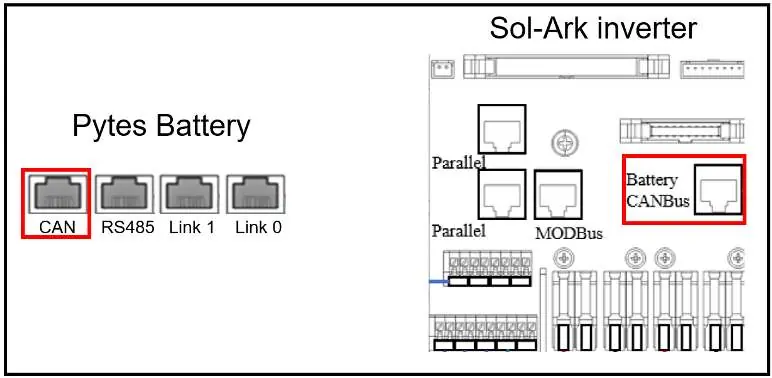

- CANBus-Verbindung: Verbinden Sie das Kabel vom CAN-Port der Pytes E-BOX Batterie mit dem Battery CANBus-Port am Sol-Ark Wechselrichter.
DIP-Schalter-Konfiguration
Stellen Sie die DIP-Schalter an jeder Master-Batterie gemäß der Abbildung in der Anleitung ein. Dies ist entscheidend für die korrekte Adressierung und Kommunikation im System.
Programmierung des Wechselrichters
Nachdem die physische Verbindung hergestellt wurde, muss der Wechselrichter konfiguriert werden:
- Drücken Sie das Zahnrad-Symbol oben rechts auf dem Bildschirm des Wechselrichters.
- Wählen Sie das Menü Battery Setup.
Batterieparameter einstellen

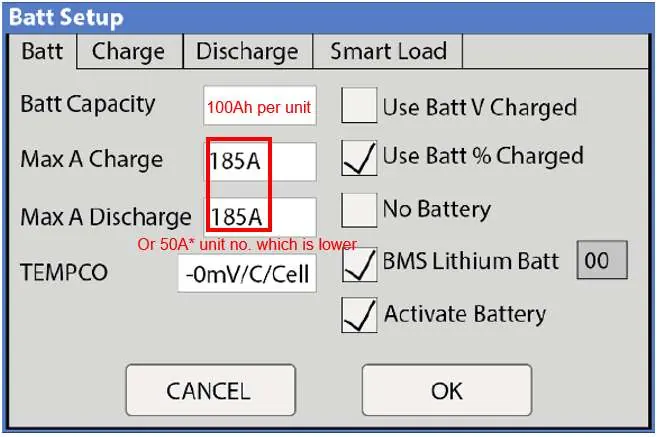

Im Menü Battery Setup müssen folgende Parameter konfiguriert werden:
- Batt Capacity: 100Ah pro Einheit.
- Max A Charge/Discharge: 185A für 8K/12K Modelle, 275A für 15K Modelle. Geben Sie den niedrigeren Wert aus dem Modell-Maximum oder 50A pro Batterieeinheit ein.
- Use Batt% Charged: Aktivieren.
- BMS Lithium Batt: Aktivieren und Wert auf 00 setzen.
- Activate Battery: Einschalten.
Hinweis: Durch die Aktivierung von 'BMS Lithium Batt 00' werden einige Werte automatisch angepasst und können nicht manuell geändert werden. Dies ist normal, da das BMS die Steuerung übernimmt.
Lade- und Entladeparameter
Konfigurieren Sie die Registerkarten 'Charge' und 'Discharge' im Menü 'Battery Setup':
- Charge Tab: Start% auf 15%, Float V auf 55.6V, Absorption V auf 56V, Equalization V auf 56V. Der Strom (A) sollte dem Wert für 'Max A Charge' entsprechen.

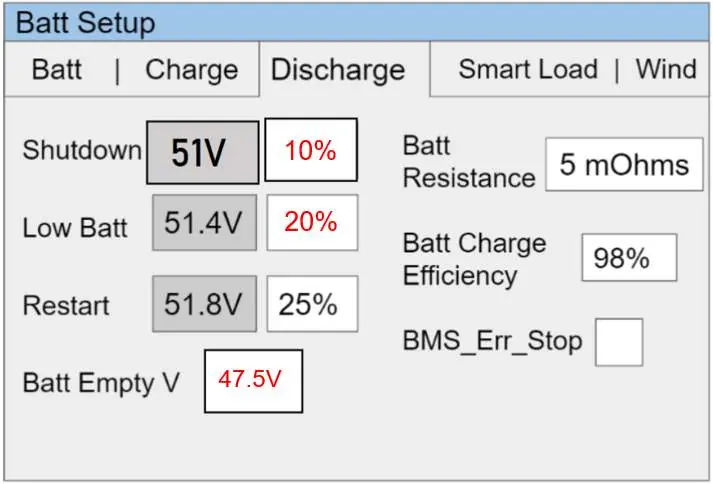

- Discharge Tab: Shutdown auf 10%, Low Batt auf 20%, Batt Empty auf 47.5V.
Praktische Hilfe
Typische Probleme
Kommunikationsfehler zwischen Batterie und Wechselrichter
Überprüfen Sie, ob das Ethernet-Kabel korrekt im CAN-Port der Batterie und im Battery CANBus-Port des Wechselrichters steckt. Stellen Sie sicher, dass die DIP-Schalter an der Master-Batterie korrekt eingestellt sind.
Falsche Stromwerte (Max A Charge/Discharge)
Berechnen Sie den Wert basierend auf der Anzahl der Batterien (50A * Anzahl der Einheiten) und vergleichen Sie diesen mit dem maximalen Strom des Wechselrichters (185A oder 275A). Verwenden Sie den niedrigeren Wert.
Vor der Verwendung
- Verwenden Sie 4/0 Gauge Stromkabel für Sol-Ark 15K Modelle.
- Verwenden Sie 3/0 Gauge Stromkabel für Sol-Ark 8K/12K Modelle.
- Stellen Sie die DIP-Schalter an der Master-Batterie ein.
- Verbinden Sie das CAN-Kabel zwischen Batterie und Wechselrichter.
- Stellen Sie sicher, dass 'BMS Lithium Batt' auf '00' gesetzt ist.
Technische Daten in der Praxis
- Max A Charge/Discharge
- Maximaler Strom in Ampere, der für das Laden/Entladen zulässig ist. Muss basierend auf der Anzahl der Batterien begrenzt werden.
- BMS Lithium Batt 00
- Einstellung zur Aktivierung der BMS-Kommunikation zwischen Pytes Batterie und Sol-Ark Wechselrichter.
- Float/Absorption/Equalization V
- Spannungswerte für die verschiedenen Ladephasen der Batterie.
Abbildungen und Diagramme
- Abbildung 2.1 zeigt die physischen Batterieanschlüsse am Wechselrichter.
- Abbildung 2.4 verdeutlicht die korrekte Verkabelung des Kommunikationskabels zwischen Batterie und Wechselrichter.
- Abbildung 2.6 zeigt die korrekte Konfiguration der Batterieparameter im Menü.
Modellkompatibilität
- Diese Anleitung gilt für Sol-Ark 5K, 8K, 12K und 15K Wechselrichter in Verbindung mit Pytes E-BOX Batterien.
- Die Pin-Belegung des Sol-Ark Wechselrichters ist kompatibel mit der Pytes E-BOX Batterie.
