Sloan 140-1.28-RB-4-3/4-LDIM Unterputz-Spülventil - Anleitung &...
Detaillierte Produktinformationen und technische Spezifikationen für das Sloan 140-1.28-RB-4-3/4-LDIM Unterputz-Spülventil. Erfahren Sie alles über Installationsmaße, Betriebsdruck und Leistungsmerkmale.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Installationsmaße für das Sloan 140-1.28-RB-4-3/4-LDIM Unterputz-Spülventil. Es dient als Referenz für die Planung und Installation in WCs mit hinterem Anschluss (Rear Spud). Bitte beachten Sie, dass für eine ordnungsgemäße Funktion der Wasserdruck innerhalb der spezifizierten Grenzen liegen muss.

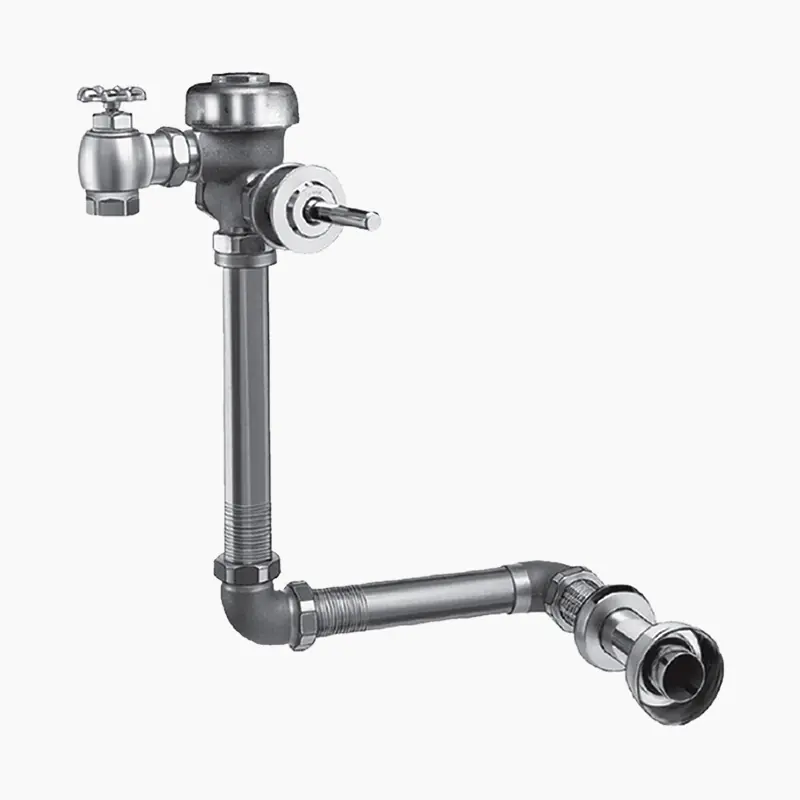

Produktbeschreibung
Das Sloan 140-1.28-RB-4-3/4-LDIM ist ein manuelles Unterputz-Spülventil für WCs. Es zeichnet sich durch folgende Merkmale aus:
- Spülvolumen: 1,28 gpf (4,8 lpf) für effizienten Wasserverbrauch.
- Technologie: Ausgestattet mit CID-Technologie für präzise Spülung und einer PERMEX-Membran aus synthetischem Gummi mit Vortex-Reinigungswirkung.
- Material: Ventilgehäuse, Abdeckung und Anschlussstücke bestehen aus halbrotem Messing (Semi-red Brass) für hohe Langlebigkeit und Beständigkeit gegen Entzinkung.
- Design: ADA-konformer, nicht selbsthaltender Griff.
Technische Daten
- Ventiltyp: Membranventil (Diaphragm).
- Anschluss: Hinterer Anschluss (Rear Spud).
- Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa).
- L-Maß: 4,75 Zoll (121 mm).
- Rohranschluss: 1 Zoll (25 mm).
- Spud-Kupplung: 1,5 Zoll (38 mm).
Installationshinweise
Bei der Installation sind die im Dokument aufgeführten Rough-in-Maße zu beachten:
- Der Abstand von der Wand bis zur Mitte des Spülventils beträgt 14,5 Zoll (368 mm).
- Die Wandöffnung für das Spülrohr sollte entsprechend den Zeichnungen vorbereitet werden.
- Das verstellbare Endstück (Tailpiece) ermöglicht die Anpassung an unterschiedliche Höhenanforderungen.
Wartung und Kompatibilität
Das Ventil entspricht den Normen ASSE 1037 und ANSI/ASME 112.19.2. Es ist WaterSense-konform, sofern es mit einer entsprechenden WaterSense-zertifizierten Toilette verwendet wird. Für Reparaturen und Wartung verweist das Dokument auf separate Anleitungen für das Control Stop-Ventil und die Spülanschlussflansche.
Praktische Hilfe
Typische Probleme
Unzureichende Spülleistung
Überprüfen Sie, ob der fließende Wasserdruck innerhalb des Bereichs von 15-80 psi (103-552 kPa) liegt.
Inkompatibilität mit der Toilette
Stellen Sie sicher, dass die Toilette für einen hinteren Anschluss (Rear Spud) ausgelegt ist und die Maße mit dem 1,5-Zoll-Spud-Anschluss übereinstimmen.
Vor der Verwendung
- Stellen Sie sicher, dass der fließende Wasserdruck zwischen 15 und 80 psi (103 - 552 kPa) liegt.
- Prüfen Sie, ob die Wandstärke und die Einbausituation mit dem L-Maß von 4,75 Zoll (121 mm) kompatibel sind.
- Vergewissern Sie sich, dass die Wasserzuleitung einen Durchmesser von 1 Zoll (25 mm) aufweist.
- Stellen Sie sicher, dass die Toilette für einen hinteren Anschluss (Rear Spud) vorgesehen ist.
Technische Daten in der Praxis
- 1.28 gpf (4.8 lpf)
- Das Spülvolumen pro Spülvorgang (Gallonen bzw. Liter pro Spülung).
- 15-80 psi (103-552 kPa)
- Der erforderliche fließende Wasserdruck für den korrekten Betrieb des Ventils.
Abbildungen und Diagramme

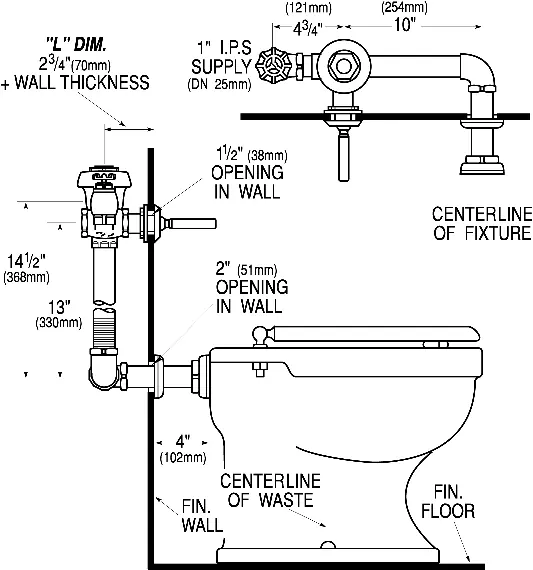

- Die Zeichnung zeigt die Rough-in-Maße: 14,5 Zoll (368 mm) von der Wand bis zur Mitte des Ventils.
- Das Diagramm verdeutlicht die Positionierung des 1-Zoll-Versorgungsrohrs und die erforderlichen Wandöffnungen.
Modellkompatibilität
- WaterSense-konform nur bei Verwendung mit einer 1,28 gpf (4,8 lpf) WaterSense-zertifizierten Toilette.
- Ventilkomponenten entsprechen der ASTM-Legierungsklassifizierung für halbrotes Messing.
