Bild zum Vergrößern anklickenWichtige Informationen zum Sloan 152-1.6-RB-10-3/4-LDIM
Das Sloan 152-1.6-RB-10-3/4-LDIM ist ein manuelles Unterputz-Spülventil für WCs. Dieses Dokument enthält die technischen Spezifikationen, Installationsmaße und Betriebsanforderungen für das Produkt. Es ist für Fachpersonal bei der Planung und Installation von Sanitäranlagen konzipiert.
Technische Daten und Spezifikationen
- Spülvolumen: 1,6 gpf (6,0 lpf)
- Ventiltyp: Membranventil (Diaphragm)
- Material: Semi-red Brass (Halbrotguss)
- Betriebsdruck (fließend): 15-80 psi (103-552 kPa)
- Anschluss: Hinterer Spud (Rear Spud)
- Versorgungsleitung: 1 Zoll (25 mm)
- Spud-Kupplung: 1,5 Zoll (38 mm)
Installationshinweise und Maße

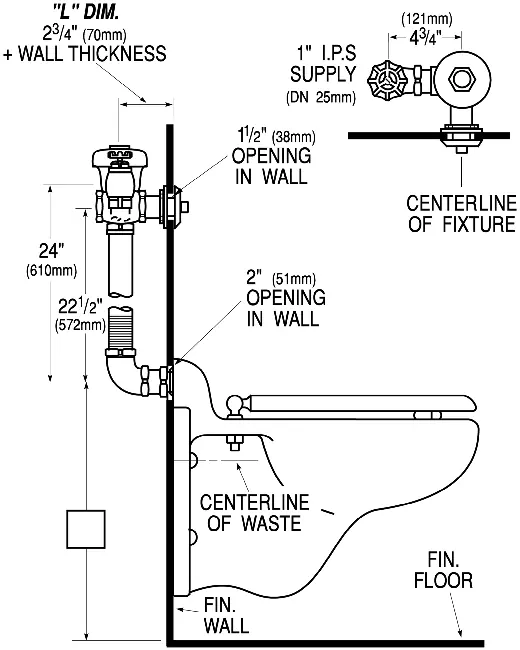

Bei der Installation ist das Rough-in-Maß von 24 Zoll (610 mm) zu beachten. Das Ventil ist für den Unterputz-Einbau vorgesehen. Die "L"-Dimension beträgt 10,75 Zoll (273 mm). Stellen Sie sicher, dass die Wandöffnung und die Zuleitungen gemäß den beiliegenden Zeichnungen vorbereitet sind, um eine korrekte Ausrichtung zum WC-Becken zu gewährleisten.
Betrieb und Wartung
Das Ventil verfügt über eine ADA-konforme, nicht arretierende Betätigung. Die Spülgenauigkeit wird durch die CID-Technologie gesteuert, die die Wassereffizienz verbessert. Die PERMEX-Membran aus synthetischem Gummi ist chloraminbeständig und verfügt über eine Vortex-Reinigungsfunktion, die die Wartungsintervalle verlängert. Bei Problemen mit der Spülleistung sollte der Fließdruck überprüft werden, da spezifische WC-Becken einen höheren Mindestfließdruck erfordern können.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der Fließdruck innerhalb des Bereichs von 15-80 psi (103-552 kPa) liegt. Einige WC-Becken erfordern einen höheren Mindestfließdruck.
Stellen Sie sicher, dass das WC-Becken für einen hinteren Spud-Anschluss (Rear Spud) ausgelegt ist.
Vor der Verwendung
- Prüfen Sie den verfügbaren Fließdruck (15-80 psi).
- Stellen Sie sicher, dass die Zuleitung 1 Zoll (25 mm) beträgt.
- Überprüfen Sie die Wandöffnung gemäß den Rough-in-Maßen (24 Zoll).
- Stellen Sie sicher, dass das WC-Becken kompatibel ist.
