Produktdatenblatt für Sloan 152-1.28-RB-12-3/4-LDIM Spülventil
Detaillierte technische Spezifikationen, Installationsmaße und Betriebsanforderungen für das Sloan 152-1.28-RB-12-3/4-LDIM Spülventil.
Inhaltsverzeichnis

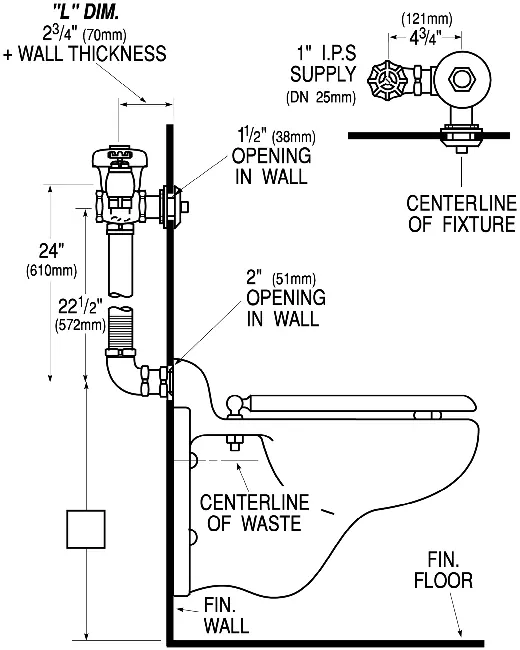

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Dieses Dokument enthält die technischen Spezifikationen und Produktdetails für das Sloan 152-1.28-RB-12-3/4-LDIM Spülventil. Es dient als Referenz für Planer und Installateure, um die Kompatibilität mit bestehenden Sanitäranlagen zu prüfen. Bitte beachten Sie, dass dieses Dokument keine detaillierte Schritt-für-Schritt-Installationsanleitung darstellt, sondern die technischen Anforderungen und Maße definiert.
Produktbeschreibung
Das Sloan 152-1.28-RB-12-3/4-LDIM ist ein verdecktes, manuelles Spülventil für WCs. Es zeichnet sich durch eine robuste Konstruktion aus Messing (Rough Brass) und eine zuverlässige Membrantechnologie aus.
- Spülvolumen: 1,28 gpf (4,8 lpf)
- Ventiltyp: Membranventil mit Dual-Filtered Fixed Bypass
- Material: Halbrotes Messing (Semi-red Brass)
- Anschluss: Hinterer Spud (Rear Spud)
Technische Details und Betriebsanforderungen
Für einen ordnungsgemäßen Betrieb müssen die folgenden technischen Parameter eingehalten werden:
- Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa). Bei spezifischen Armaturen kann ein höherer Mindestfließdruck erforderlich sein.
- Versorgungsleitung: 1 Zoll (25 mm)
- Rough-in Maß: 24 Zoll (610 mm)
- L-Dimension: 12,75 Zoll (324 mm)
- Spud-Kupplung: 1,5 Zoll (38 mm)
Konformität und Standards
Das Ventil entspricht den folgenden Normen und Zertifizierungen:
- ASTM Alloy Classification für Halbrotes Messing
- ASSE 1037
- ANSI/ASME 112.19.2
- WaterSense-konform bei Verwendung mit einer entsprechenden WaterSense-Armatur
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der Fließdruck innerhalb des Bereichs von 15-80 psi liegt. Konsultieren Sie bei Bedarf die Anforderungen des Armaturenherstellers.
Vor der Verwendung
- Stellen Sie sicher, dass der Fließdruck zwischen 15 und 80 psi (103 - 552 kPa) liegt.
- Überprüfen Sie, ob die Versorgungsleitung einen Durchmesser von 1 Zoll (25 mm) aufweist.
- Stellen Sie sicher, dass die Armatur für ein Spülvolumen von 1,28 gpf (4,8 lpf) geeignet ist.
- Prüfen Sie die Kompatibilität des hinteren Spud-Anschlusses mit Ihrem WC.
