Bedienungsanleitung für Sloan Royal 152-3.5-RB-5-3/4-LDIM-L3 Spülventil

Erfahren Sie alles über das Sloan Royal 152-3.5-RB-5-3/4-LDIM-L3 Spülventil. Technische Daten, Installationsmaße und wichtige Produktmerkmale in unserem kompakten Leitfaden.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Sloan Royal 152 Spülventil Seite 1 Installationszeichnung und Rough-in-Maße Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Spezifikationen und Installationsmaße für das Sloan Royal 152-3.5-RB-5-3/4-LDIM-L3 Spülventil. Es dient als Referenz für die korrekte Auswahl und Planung der Installation in einem WC-Bereich.

Produktbeschreibung

Das Sloan Royal 152-3.5-RB-5-3/4-LDIM-L3 ist ein verdeckt eingebautes, manuelles Spülventil für WCs. Es zeichnet sich durch eine robuste Konstruktion aus Messing (Rough Brass Finish) und eine zuverlässige Membran-Technologie aus.

Sloan Royal 152 Spülventil
Sloan Royal 152 Spülventil

Technische Daten

  • Spülvolumen: 3,5 gpf (13,2 lpf)
  • Ventiltyp: Membran
  • Material: Semi-red Brass
  • Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa)
  • Anschluss: Hinterer Spud (Rear Spud)
  • Versorgungsleitung: 1 Zoll (25 mm)

Installationshinweise

Die Installation erfordert die Einhaltung der angegebenen Rough-in-Maße. Das Ventil ist für den Wandeinbau konzipiert. Achten Sie auf die Einhaltung der ASSE 1037 und ANSI/ASME 112.19.2 Normen für den Betriebsdruck und die Materialkonformität.

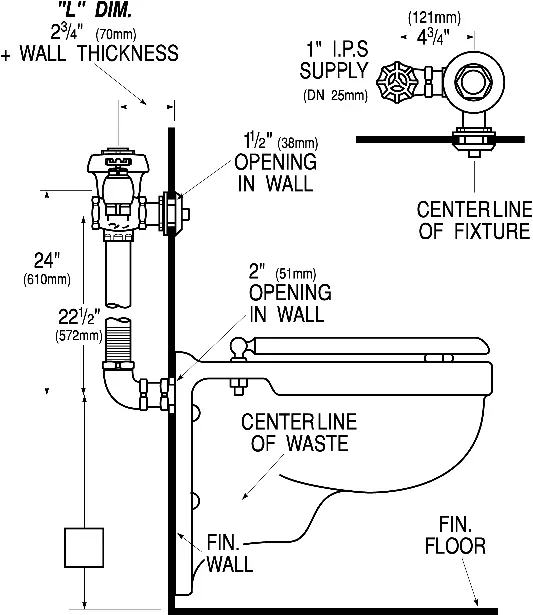

Installationszeichnung und Rough-in-Maße
Installationszeichnung und Rough-in-Maße

Merkmale

  • ADA-konformer, nicht arretierbarer Griff zur Wassereinsparung.
  • CID-Technologie zur präzisen Steuerung des Spülvolumens.
  • Vandalensichere Verschlusskappe.
  • Einstellbares Endstück (Tailpiece).

Praktische Hilfe

Typische Probleme

Unzureichende Spülleistung

Überprüfen Sie, ob der fließende Betriebsdruck innerhalb des Bereichs von 15-80 psi liegt.

Vor der Verwendung

  • Stellen Sie sicher, dass der Wasserdruck zwischen 15 und 80 psi liegt.
  • Überprüfen Sie die Rough-in-Maße (24 Zoll / 610 mm) gemäß der Zeichnung.
  • Stellen Sie sicher, dass die Versorgungsleitung 1 Zoll (25 mm) beträgt.
  • Prüfen Sie, ob das WC für einen hinteren Spud-Anschluss geeignet ist.
