Dieses Dokument enthält die technischen Spezifikationen und Installationsmaße für das Sloan Royal 140-1.6-RB-WB-10-3/4-LDIM Spülventil. Es dient als Referenz für Planer und Installateure zur Überprüfung der Kompatibilität und der erforderlichen Einbaubedingungen.
Produktbeschreibung

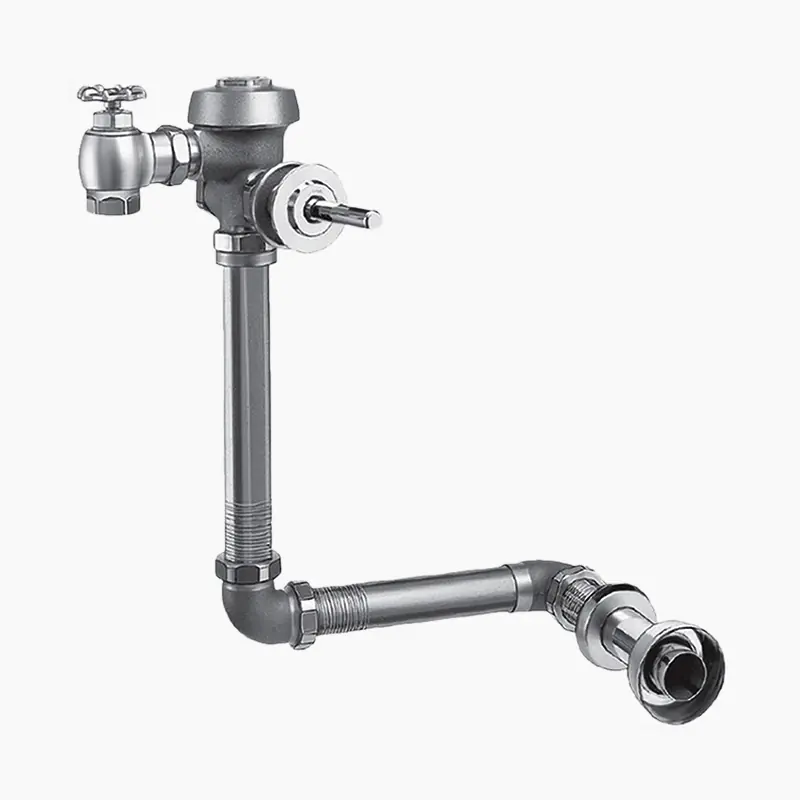

Das Sloan Royal 140-1.6-RB-WB-10-3/4-LDIM ist ein manuelles, verdecktes Spülventil für WCs. Es zeichnet sich durch eine robuste Konstruktion aus Messing (Rough Brass) und eine zuverlässige Membran-Ventiltechnik aus.
- Spülvolumen: 1,6 gpf (6,0 lpf)
- Ventiltyp: Membranventil
- Material: Semi-red Brass
- Anschluss: Hinterer Spud (Rear Spud)
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb des Spülventils müssen folgende Bedingungen erfüllt sein:
- Betriebsdruck (fließend): 15 bis 80 psi (103 - 552 kPa).
- Hinweis: Bestimmte Sanitärkeramiken erfordern möglicherweise einen höheren Mindestfließdruck. Bitte prüfen Sie die Anforderungen des Herstellers der Keramik.
Installationshinweise

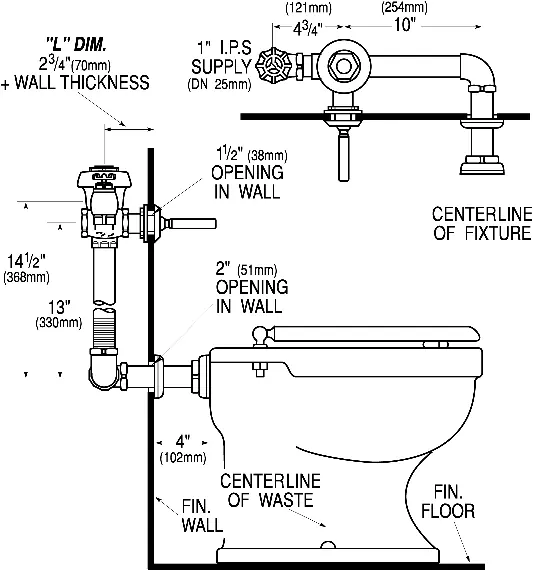

Das Dokument enthält eine maßstabsgetreue Zeichnung (Rough-in), die für die Planung der Rohrleitungen und Wandöffnungen entscheidend ist:
- Rough-in Maß: 14,5 Zoll (368 mm).
- Versorgungsleitung: 1 Zoll (25 mm).
- Wandkasten: Das Modell WB-1-A ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass der fließende Wasserdruck zwischen 15 und 80 psi liegt.
Der für die Installation erforderliche Wandkasten WB-1-A ist nicht im Lieferumfang enthalten und muss separat erworben werden.
Vor der Verwendung
- Prüfen Sie, ob der fließende Wasserdruck zwischen 15 und 80 psi liegt.
- Stellen Sie sicher, dass der Wandkasten WB-1-A separat bestellt wurde, falls erforderlich.
- Überprüfen Sie die Kompatibilität mit dem vorhandenen WC-Becken.
- Stellen Sie sicher, dass die Versorgungsleitung 1 Zoll (25 mm) beträgt.
