Montageanleitung für Sanela SLT 153P Unterputz-Selbstschlussarmatur für Urinale

Detaillierte Montageanleitung für die Sanela SLT 153P Unterputz-Selbstschlussarmatur für Urinale. Enthält technische Zeichnungen, Installationsschritte, Anforderungen an den Wasserdruck und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Sanela SLT 153P ist eine Unterputz-Selbstschlussarmatur für Urinale. Die Installation erfordert einen Wasserdruck zwischen 0,1 und 0,5 MPa und eine Einbautiefe von 23,5 bis 27 mm. S. 1, 2

Wichtigste Schritte

  • Installation durchführen S. 2, 3

Probleme und Lösungen

Unzureichender Wasserdurchfluss

Wasserdruck und Siebverschmutzung prüfen.

S. 2

Wartung und Reset

  • Regelmäßige Wartung gemäß Wartungsanleitung durchführen. S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Wasserdruck 0,1 - 0,5 MPa Betriebsdruckbereich S. 2
Siebgröße <= 90 µm Maximale Maschenweite des Siebs S. 2

Wo es im PDF steht

  • Teileliste und Maße S. 1
  • Installationsschritte 1-4 S. 2
  • Installationsschritte 5-9 S. 3
  • Wartung und Service S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

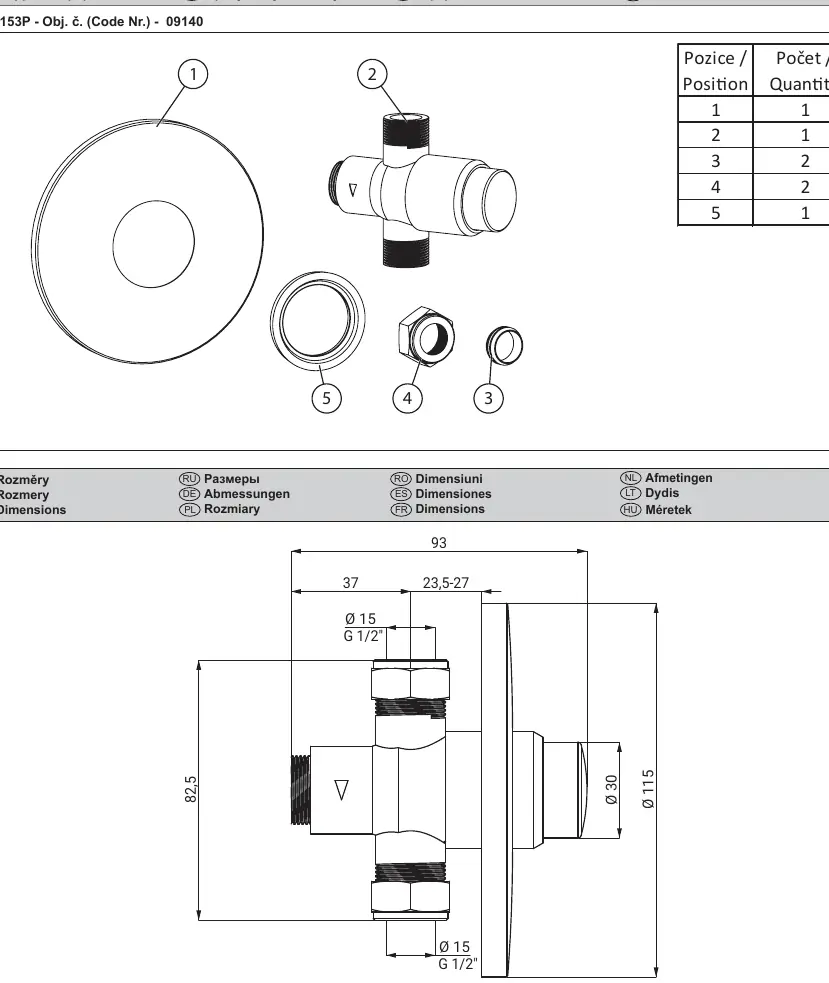

Explosionszeichnung und Abmessungen der SLT 153P Seite 1 Installationsschritte 1-4 Seite 2 Installationsschritte 5-9 Seite 3

Wichtige Informationen zur Installation

Vor der Installation der Sanela SLT 153P Unterputz-Selbstschlussarmatur ist es zwingend erforderlich, die beigefügten Sicherheitsanweisungen gründlich zu lesen. Stellen Sie sicher, dass die Installation durch qualifiziertes Personal erfolgt.

Technische Anforderungen

  • Betriebsdruck: 0,1 - 0,5 MPa.
  • Siebgröße: Die Größe der Siebmaschen darf maximal 90 µm betragen.
  • Anschluss: DN 15, PN 16.
  • Einbautiefe: 23,5 - 27 mm.

Lieferumfang

Der Lieferumfang umfasst die Unterputz-Selbstschlussarmatur, Dichtungen und die Abdeckplatte. Überprüfen Sie vor Beginn der Montage die Vollständigkeit der Teile gemäß der Explosionszeichnung auf Seite 1.

Explosionszeichnung und Abmessungen der SLT 153P
Explosionszeichnung und Abmessungen der SLT 153P

Montageanleitung

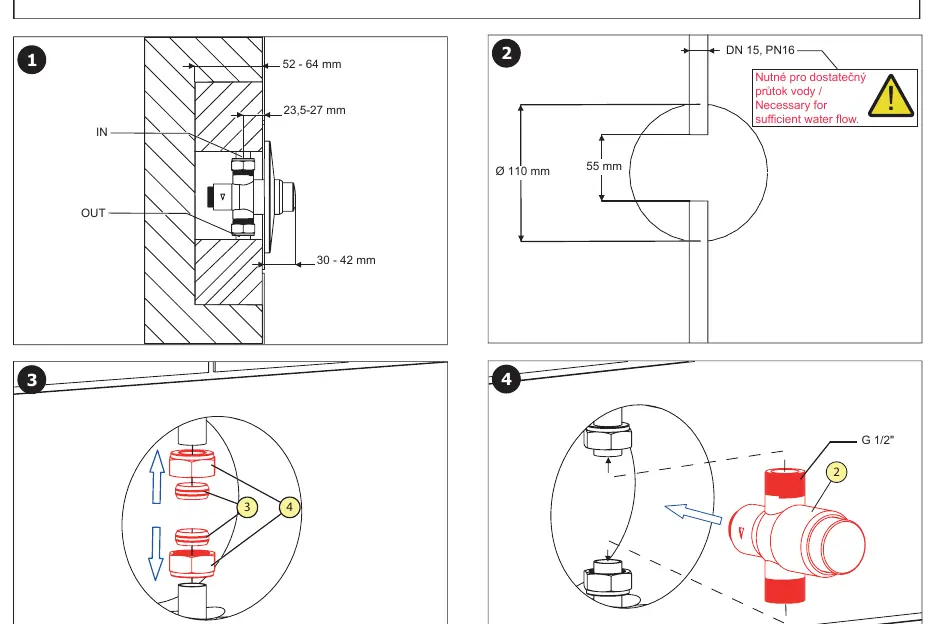

Installationsschritte 1-4
Installationsschritte 1-4

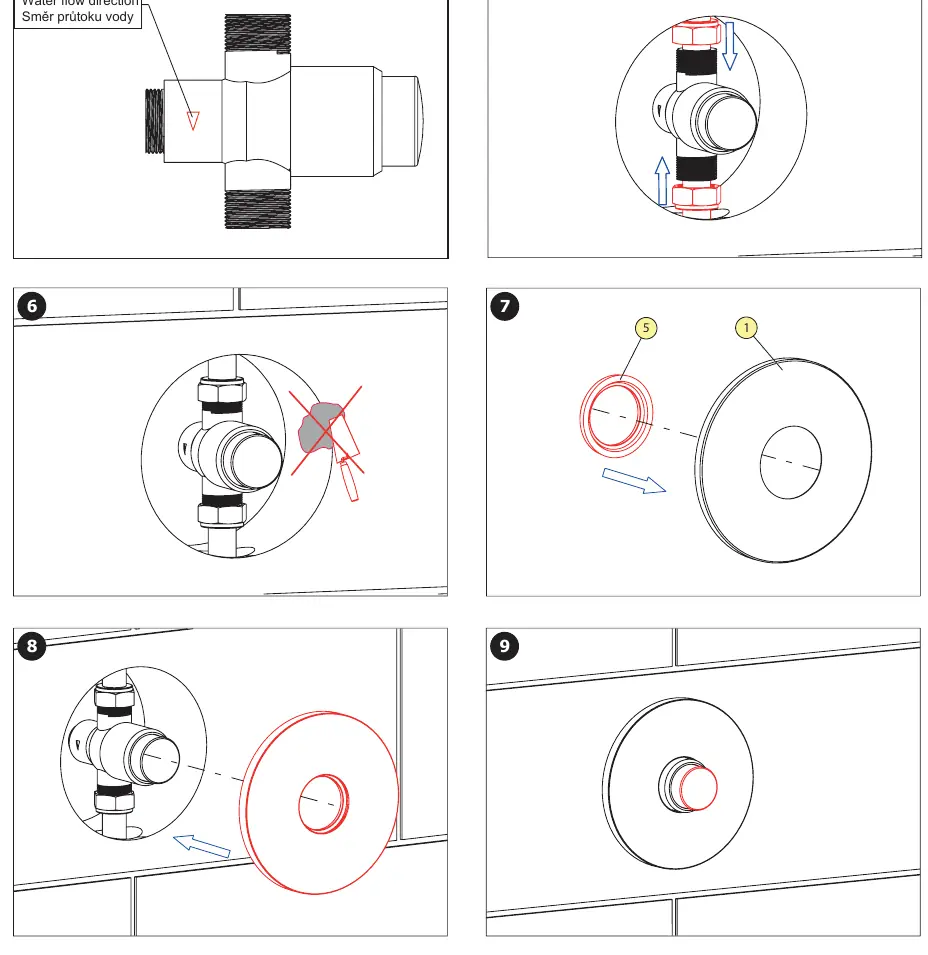

Installationsschritte 5-9
Installationsschritte 5-9
  1. Bereiten Sie die Wandöffnung vor (siehe Maße auf Seite 1 und 2).
  2. Installieren Sie den Armaturenkörper in der Wand. Achten Sie dabei auf die korrekte Fließrichtung des Wassers (markiert durch einen Pfeil).
  3. Schließen Sie die Wasserzuleitung an.
  4. Führen Sie die Montage der Abdeckung und der Betätigungseinheit gemäß den Schritten 5 bis 9 durch.
  5. Stellen Sie sicher, dass alle Verbindungen dicht sind.

Wartung und Service

Es wird empfohlen, eine regelmäßige Wartung gemäß der Wartungsanleitung durchzuführen. Für technischen Support, Serviceeinsätze oder bei Störungen wenden Sie sich bitte an das Installationsunternehmen oder besuchen Sie die Website www.sanela.eu/service.
