Spülventil Sloan ROYAL 152-1.28-RB-4-3/4-LDIM-L3
Detaillierte Produktinformationen und technische Spezifikationen für das verdeckte manuelle Spülventil Sloan ROYAL 152-1.28-RB-4-3/4-LDIM-L3. Erfahren Sie mehr über Durchflussmengen, Installationsmaße und Materialeigenschaften.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenProduktübersicht
Das Sloan ROYAL 152-1.28-RB-4-3/4-LDIM-L3 ist ein verdecktes, manuelles Spülventil für WCs. Es zeichnet sich durch eine robuste Konstruktion aus Messing mit einer Rough Brass (RB) Oberfläche aus. Das System ist für eine effiziente Wassernutzung konzipiert und erfüllt diverse Umwelt- und Bauzertifizierungen, darunter BREEAM Water Credit, LEED Water und EPA WaterSense.
Technische Spezifikationen
Die wichtigsten technischen Parameter des Spülventils:
- Spülvolumen: 1,28 gpf (4,8 lpf)
- Ventiltyp: Membranventil (Diaphragm)
- Material: Semi-red Brass (Halbrotmessing)
- Anschluss: Hinterer Spud (Rear Spud)
- Versorgungsleitung: 1 Zoll (25 mm)
- Spud-Kupplung: 1,5 Zoll (38 mm)
- Betriebsdruck (fließend): 15-80 psi (103-552 kPa)
Funktionen und Materialeigenschaften
Das Ventil bietet mehrere fortschrittliche Funktionen für Langlebigkeit und Effizienz:
- CID-Technologie: Steuert die Spülgenauigkeit und verbessert die Wassereffizienz.
- Vandalensichere Stoppkappe: Erhält die Integrität des Produkts.
- Materialzusammensetzung: Hochkupferhaltige, zinkarme Messinggusslegierungen bieten Widerstand gegen Entzinkung.
- Verstellbares Endstück: Erleichtert die Installation.
- PERMEX-Membran: Synthetische Gummimembran mit doppelt gefiltertem, festem Bypass.
Installationsmaße und Rough-in
Bei der Installation sind die spezifischen Rough-in-Maße zu beachten:
- Rough-in-Dimension: 24 Zoll (610 mm)
- L-Dimension: 4,75 Zoll (121 mm)
- Wandöffnungen: Die Installation erfordert präzise Wandöffnungen für die Zuleitung und den Spud-Anschluss, wie in der technischen Zeichnung dargestellt.
Bitte beachten Sie, dass spezifische WCs möglicherweise einen höheren Mindestfließdruck erfordern. Konsultieren Sie hierzu die Anforderungen des Herstellers der Keramik.
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass der fließende Betriebsdruck zwischen 15 und 80 psi (103-552 kPa) liegt.
- Überprüfen Sie die Kompatibilität des WCs mit dem 1,28 gpf (4,8 lpf) Spülvolumen.
- Stellen Sie sicher, dass die Zuleitung einen Durchmesser von 1 Zoll (25 mm) aufweist.
- Prüfen Sie die Wandstärke und die Rough-in-Dimension von 24 Zoll (610 mm) vor der Montage.
Abbildungen und Diagramme

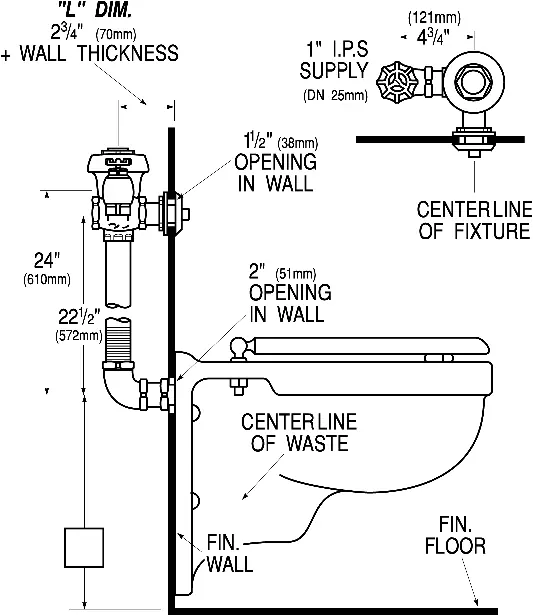

- Die Zeichnung zeigt die Positionierung des Spülventils in Bezug auf die Wand und das WC.
- Die 'L'-Dimension (4,75 Zoll) ist entscheidend für den Abstand zwischen der Wand und der Mittellinie des Spülrohrs.
Modellkompatibilität
- WaterSense-konform nur bei Verwendung mit einer entsprechenden WaterSense-zertifizierten Keramik.
- Nicht für alle WCs geeignet; prüfen Sie die Anforderungen des Keramikherstellers.
