Bedienungsanleitung für SJE Rhombus TimeZone Control Panel
Erfahren Sie alles über die Installation und Bedienung des SJE Rhombus TimeZone Control Panels. Detaillierte Informationen zu technischen Spezifikationen, Komponenten und Betriebseinstellungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das SJE Rhombus TimeZone Control Panel ist eine digitale Zeitschaltuhr-Steuerung, die für Anwendungen wie Poolpumpen, Bewässerungssysteme, Beleuchtung und Ventilatoren konzipiert ist. Das Gerät bietet eine All-in-One-Lösung mit einem integrierten Schutzschalter und einem wetterfesten Gehäuse. Es ist für den Innen- und Außenbereich geeignet.
Produktbeschreibung und Komponenten
Das System besteht aus einem robusten Gehäuse mit folgenden Hauptkomponenten:
- Gehäuse: NEMA 4X (UV-stabilisiertes Thermoplast), geeignet für Innen- und Außenmontage, Maße 20,32 x 15,24 x 10,16 cm.
- Schutzschalter: Integrierter Schutzschalter zur Trennung der Pumpe und zum Schutz des Stromkreises.
- Display: Großes LCD-Echtzeit-Display, das auch bei direktem Sonnenlicht gut lesbar ist.
- Steuerung: ON/OFF/AUTO-Wahlschalter für den manuellen oder automatischen Betrieb.
- Backup: Superkondensator zur Stromversorgung der Uhr bei Stromausfall (bis zu 5 Tage, keine Batterie erforderlich).
- Anschluss: Erdungsklemme (Ground lug) und abschließbarer Riegel für zusätzliche Sicherheit.
Technische Spezifikationen
- Eingangsspannung: 100 bis 250 VAC, 50/60Hz.
- Betrieb: Vier Timer-Zyklen (4 EIN/AUS-Zyklen pro Tag) möglich.
- Pumpenleistung: 110/230 VAC, 50/60Hz.
- Stromrelais: 2-polig, 25A ausgelegt.
- Betriebstemperatur: -10°C bis 50°C.
- Genauigkeit: EIN/AUS-Zeitgenauigkeit von 1 Sekunde.
- Schutzart: IP65.
Betrieb und Einstellungen
Das Gerät ermöglicht eine einfache Programmierung über ein Drehwahlrad und das LCD-Display. Der Benutzer kann bis zu vier Schaltzyklen pro Tag einstellen. Der manuelle Modus (Override) erlaubt es, den Timer bei Bedarf zu umgehen. Das Gerät verfügt über eine Filterwechsel-Alarmfunktion zur Unterstützung der Wartung.
Sicherheit und Installation
Die Installation sollte gemäß den örtlichen Vorschriften erfolgen. Das Gehäuse ist wetterfest (NEMA 4X), was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Der integrierte Schutzschalter dient gleichzeitig als Trennvorrichtung für die Last. Stellen Sie sicher, dass die Stromversorgung den Spezifikationen (100-250 VAC) entspricht.
Praktische Hilfe
Typische Probleme
Display zeigt keine Uhrzeit an
Überprüfen Sie die Hauptstromversorgung. Obwohl ein Superkondensator für das Backup vorhanden ist, benötigt das Gerät für den normalen Betrieb Netzstrom.
Timer schaltet nicht automatisch
Stellen Sie sicher, dass der Wahlschalter auf 'AUTO' steht und die Schaltzyklen korrekt programmiert wurden.
Vor der Verwendung
- Überprüfen Sie, ob die Eingangsspannung zwischen 100 und 250 VAC liegt.
- Stellen Sie sicher, dass die Stromaufnahme der Pumpe/Last innerhalb der Spezifikationen des Schutzschalters liegt (0-12A oder 9-20A).
- Prüfen Sie den Montageort auf Eignung für ein NEMA 4X Gehäuse.
- Stellen Sie sicher, dass alle elektrischen Anschlüsse fest sitzen und den lokalen Vorschriften entsprechen.
Technische Daten in der Praxis
- Superkondensator
- Speichert Energie für die Uhrzeit bei Stromausfall für bis zu 5 Tage; wartungsfrei, da keine Batterie benötigt wird.
Abbildungen und Diagramme

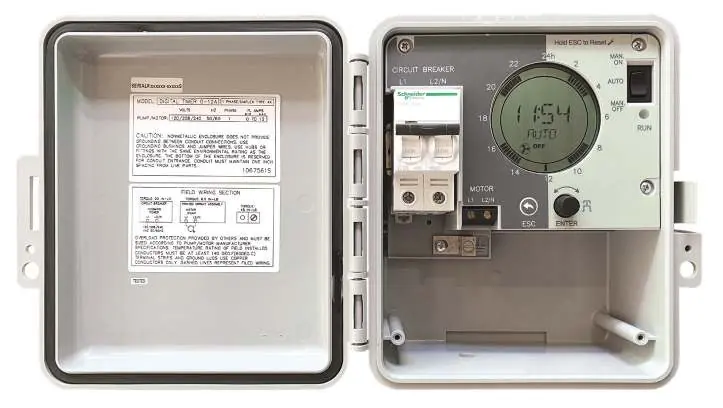

- Das Bild zeigt das geöffnete Gehäuse mit dem internen Verdrahtungsbereich auf der linken Seite und dem Bedienfeld mit LCD-Display und Schutzschalter auf der rechten Seite.
Modellkompatibilität
- Geeignet für Poolpumpen, Bewässerungssysteme, Beleuchtung und Ventilatoren.
- Nicht für Lasten außerhalb der angegebenen Ampere-Bereiche (0-12A oder 9-20A) verwenden.
