Bedienungsanleitung für SJE Rhombus Type TD Timed Dosing Control

Schnellstartanleitung und Installationshandbuch für SJE Rhombus Type TD Timed Dosing Control. Erfahren Sie, wie Sie Schwimmerschalter installieren, den Timer einstellen und Fehler beheben.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für die SJE Rhombus Type TD Steuerung. Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den nationalen (NFPA-70) und lokalen elektrischen Vorschriften erfolgen. Das Gehäuse ist NEMA 4X zertifiziert für den Innen- und Außenbereich. Stellen Sie sicher, dass alle Kabeldurchführungen flüssigkeitsdicht versiegelt sind, um das Eindringen von Feuchtigkeit oder Gasen zu verhindern.

Installation der Schwimmerschalter

Die Steuerung unterstützt Systeme mit zwei, drei oder vier Schwimmerschaltern. Die korrekte Konfiguration ist entscheidend für die Pumpenfunktion.

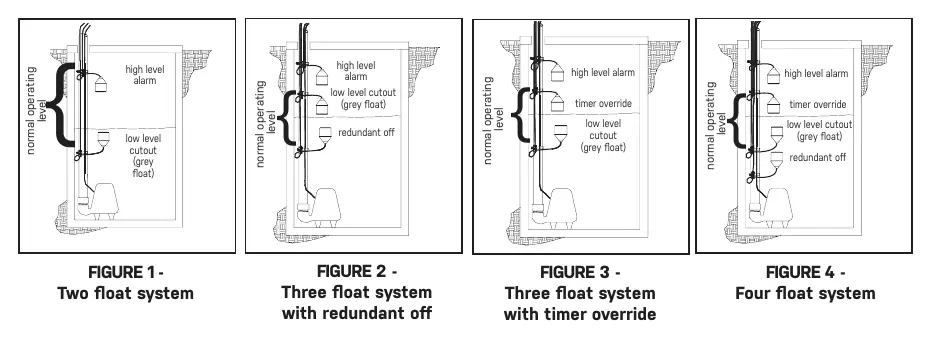

Konfigurationen für 2, 3 und 4 Schwimmerschalter-Systeme
Konfigurationen für 2, 3 und 4 Schwimmerschalter-Systeme

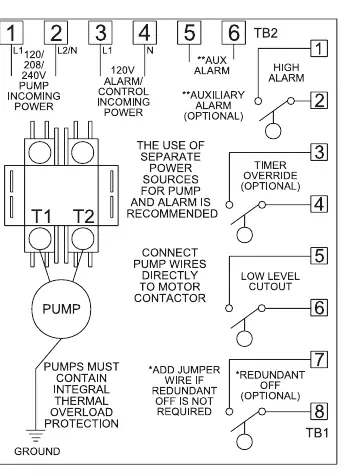

Schaltplan für die TD-Steuerung
Schaltplan für die TD-Steuerung
  • Identifikation: Verwenden Sie das Schwimmer-Etiketten-Kit, um die Kabel an beiden Enden zu kennzeichnen (Low Level Cutout, Alarm, etc.).
  • Montage: Bestimmen Sie den normalen Betriebspegel. Montieren Sie die Schwimmerschalter so, dass sie sich frei bewegen können, ohne sich gegenseitig oder andere Geräte im Becken zu berühren.
  • Befestigung: Verwenden Sie die mitgelieferten Klemmen. Platzieren Sie das Kabel in der Klemme und sichern Sie diese am Abflussrohr. Ziehen Sie die Schlauchklemme mit einem Schraubendreher fest, aber vermeiden Sie ein Überdrehen, um den Kunststoff nicht zu beschädigen.
  • Spezielle Schwimmer: Redundante Schwimmer sollten leicht unter dem Low-Level-Cutout, aber über der Pumpe montiert werden. Timer-Override-Schwimmer werden entsprechend dem Schaltplan positioniert.

Montage des Bedienfelds

Wenn die Entfernung zwischen Steuerung und Schwimmern/Pumpe die Kabellänge überschreitet, ist eine Spleißverbindung in einer flüssigkeitsdichten Abzweigdose erforderlich.

Montage der Schwimmerschalter-Klemme
Montage der Schwimmerschalter-Klemme
  1. Montieren Sie das Bedienfeld an einem geeigneten Ort.
  2. Bestimmen Sie die Kabeleinführungen und bohren Sie die entsprechenden Löcher für die Anschlüsse.
  3. Stellen Sie sicher, dass die Spannungsversorgung, Stromstärke und Phase den Anforderungen des Pumpenmotors entsprechen.
  4. Verbinden Sie die Pumpenkabel und Schwimmerschalterkabel mit den entsprechenden Klemmen gemäß Schaltplan.
  5. Falls kein redundanter Schwimmer verwendet wird, muss eine Drahtbrücke zwischen TB1-7 und TB1-8 platziert werden.

Einstellen des Timers

Der Timer steuert die Ein- und Ausschaltzeiten der Pumpe.

  1. Entfernen Sie den Timer aus der Fassung, indem Sie den Kabelbinder lösen.
  2. Stellen Sie den OFF-Zeitbereichswähler auf den gewünschten Zeitraum (z.B. 10H).
  3. Stellen Sie das OFF-Wahlrad auf den gewünschten Wert ein.
  4. Wiederholen Sie den Vorgang für den ON-Zeitbereich und das ON-Wahlrad.
  5. Setzen Sie den Timer nach der Einstellung wieder in die Fassung ein.

Hinweis: Der OFF-Zyklus wird immer zuerst durchlaufen.

Betrieb und Fehlerbehebung

Die Steuerung beginnt den OFF-Zyklus, sobald der Low-Level-Cutout-Schwimmer aktiviert wird. Nach Ablauf der Zeit startet die Pumpe für die programmierte ON-Dauer.

  • Schwimmerprüfung: Messen Sie den Widerstand mit einem Ohmmeter auf der R X 1 Skala. Im OFF-Zustand sollte das Messgerät Unendlichkeit anzeigen, im ON-Zustand nahe Null.
  • Sicherungen: Prüfen Sie die Durchgängigkeit. Unendlicher Widerstand deutet auf eine durchgebrannte Sicherung hin.
  • Alarm: Aktivieren Sie den Alarmschwimmer, um die Funktion von Alarmleuchte und Horn zu testen.

Praktische Hilfe

Typische Probleme

Pumpe läuft nicht oder Timer-Zyklus startet nicht

Prüfen Sie, ob die Schwimmerschalter korrekt verkabelt sind und ob der Low-Level-Cutout-Schwimmer aktiviert ist.

Sicherung defekt

Prüfen Sie die Durchgängigkeit mit einem Ohmmeter auf der R X 1 Skala. Ersetzen Sie die Sicherung durch eine mit identischer Spannung und Ampere-Zahl.

Alarmleuchte oder Horn funktionieren nicht

Aktivieren Sie den Alarmschwimmer manuell. Wenn keine Reaktion erfolgt, ersetzen Sie die Komponente.

Vor der Verwendung

  • Spannung, Stromstärke und Phase des Pumpenmotors prüfen.
  • Schwimmerschalter auf korrekte Funktion und Bewegungsfreiheit prüfen.
  • Kabelanschlüsse auf Dichtheit prüfen (NEMA 4X).
  • Verkabelung gemäß Schaltplan (Schematic) durchführen.
  • Sicherstellen, dass die Abzweigdose nicht innerhalb des Beckens montiert ist.

Abbildungen und Diagramme

  • Figure 1-4: Zeigen die Konfigurationen für 2, 3 und 4 Schwimmerschalter-Systeme.
  • Figure 6: Schaltplan für die TD-Steuerung.
  • Figure 8: Detailansicht zur Einstellung des Timers.

Modellkompatibilität

  • Nur für 2, 3 oder 4 Schwimmerschalter-Systeme geeignet.
  • Installation muss gemäß NFPA-70 und lokalen Vorschriften erfolgen.
