Installations- und Bedienungsanleitung für SJE Rhombus Installer Friendly Series IFS...
Schnellstartanleitung und Installationshandbuch für das SJE Rhombus IFS Steuerpaneel. Erfahren Sie, wie Sie C-Level Sensoren und Schwimmerschalter anschließen, das Paneel verdrahten und die Pumpensteuerung konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für das SJE Rhombus Installer Friendly Series (IFS) Steuerpaneel. Die Installation und Wartung darf ausschließlich durch einen lizenzierten Elektriker gemäß dem National Electric Code NFPA-70 sowie geltenden lokalen Vorschriften erfolgen. Das Gehäuse entspricht der Schutzart UL Typ 4X und ist für den Innen- und Außenbereich geeignet. Jegliche Modifikation am Paneel führt zum Erlöschen der Garantie.
Installation des C-Level Sensors und der Schwimmerschalter
Das IFS-Paneel arbeitet entweder mit einem C-Level Sensor und 1-2 Schwimmerschaltern oder mit 3-4 Schwimmerschaltern. Bei Verwendung des C-Level Sensors übernimmt dieser die Pumpenstart-, Stopp- und Alarmfunktionen, während die Schwimmerschalter als redundante Abschaltung und Hochwasseralarm dienen.
- Sicherheitshinweis: Vor der Installation oder Wartung am Tank oder Paneel muss die Stromversorgung vollständig unterbrochen werden.
- Kabelverlegung: Das C-Level Sensorkabel darf nicht gespleißt werden. Sensorkabel und Schwimmerschalterkabel dürfen nicht im selben Kabelkanal wie die Pumpenkabel verlegt werden.
- Schwimmerschalter: Diese müssen sich frei bewegen können und dürfen sich nicht gegenseitig oder andere Geräte im Pumpenschacht berühren.
- C-Level Sensor: Das Entlüftungsrohr muss oberhalb des Wasserspiegels bleiben. Verwenden Sie keine Schlauchschellen zur Befestigung des Entlüftungsrohrs, da dies den Sensor beschädigen kann.

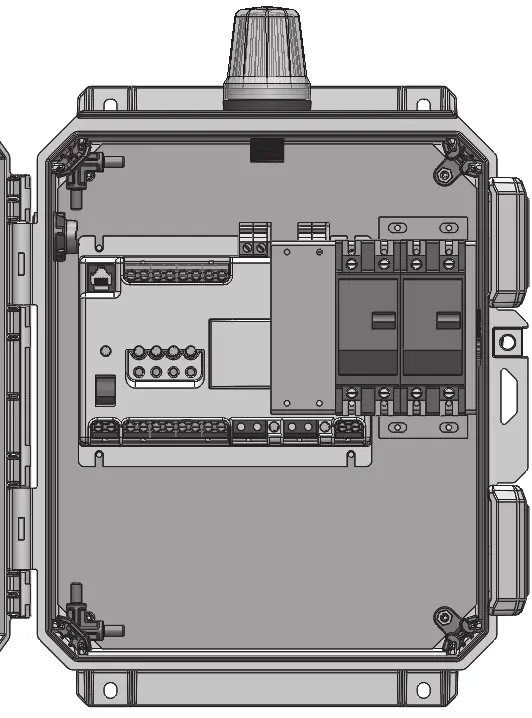

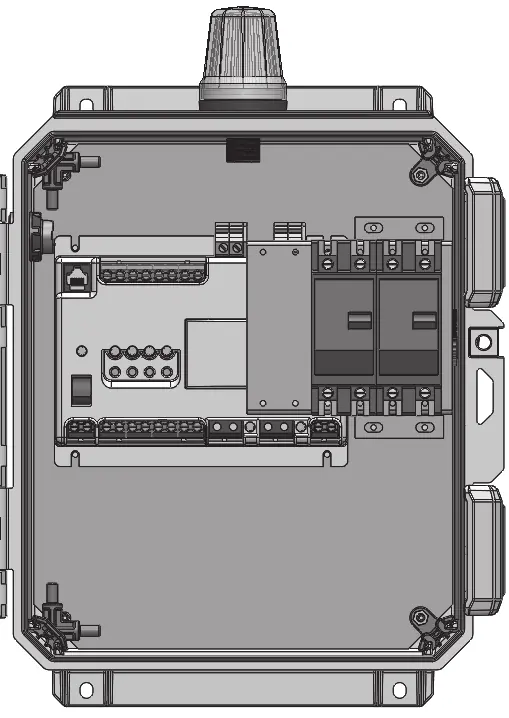

Verdrahtung des Steuerpaneels
Die Verdrahtung erfolgt gemäß dem Schaltplan, der sich auf der Innenseite des Gehäusedeckels befindet.
- Führen Sie die Kabel durch den Kabeleingang an der Unterseite des Gehäuses ein.
- Verwenden Sie Kabelverschraubungen des Typs 4X, um die Schutzart des Gehäuses zu erhalten.
- Schließen Sie die Stromversorgung für die Pumpen-Leistungsschalter sowie für die Steuerung/Alarm an.
- Verbinden Sie die Pumpen (Pumpe 1 und Pumpe 2 bei Duplex-Modellen), den C-Level Sensor und die Schwimmerschalter gemäß den Klemmenbezeichnungen.
- Dichten Sie die Kabeldurchführungen mit einer zugelassenen Dichtungsmasse ab, um das Eindringen von Feuchtigkeit oder Gasen zu verhindern.
Einrichtung und Betrieb
Das Paneel verfügt über einen Drehschalter (HOA - Hand-Off-Auto) zur Steuerung der Pumpenmodi.
- HOA-Schalter: Wählen Sie zwischen Handbetrieb, Aus oder Automatikbetrieb.
- Einstellungen: Über das Menü können Pumpenlaufzeiten, Zähler, Timer (nur bei zeitgesteuerter Dosierung), Füllstandssollwerte und der Alternierungsmodus (bei Duplex-Paneelen) konfiguriert werden.
Alarmsystem und Wartung
Bei einem Alarmzustand werden die rote Leuchte und das Horn aktiviert. Durch Drücken und Loslassen der TEST/SILENCE-Taste kann das Horn stummgeschaltet werden. Das System setzt sich automatisch zurück, sobald der Alarmzustand behoben ist. Die trockenen Hilfskontakte sind im Normalzustand offen und schließen bei einem Alarm oder Stromausfall.
Praktische Hilfe
Typische Probleme
Alarm ertönt
Drücken Sie die TEST/SILENCE-Taste, um das Horn stummzuschalten. Der Alarm setzt sich zurück, sobald die Ursache behoben ist.
C-Level Sensor funktioniert nicht
Stellen Sie sicher, dass das Entlüftungsrohr über dem Wasserspiegel liegt, nicht geknickt ist und nicht mit einer Schlauchschelle gequetscht wurde.
Pumpe startet nicht
Prüfen Sie, ob der HOA-Schalter auf AUTO steht, die Leistungsschalter eingeschaltet sind und die Schwimmerschalter korrekt positioniert sind.
Vor der Verwendung
- Stromversorgung am Trennschalter ausschalten.
- Sicherstellen, dass die Eingangsspannung mit dem Pumpenmotortypenschild übereinstimmt.
- Prüfen, ob das Gehäuse für den Einsatzort (Innen/Außen) geeignet ist.
- Sicherstellen, dass Schwimmerschalter sich frei bewegen können.
- Prüfen, ob alle Kabelverbindungen fest sitzen und gemäß Schaltplan angeschlossen sind.
Technische Daten in der Praxis
- HOA-Schalter
- Hand-Off-Auto-Schalter zur manuellen oder automatischen Steuerung der Pumpen.
- Trockene Hilfskontakte
- Normalerweise offen; schließen bei Alarmzustand oder Stromausfall. Belastbarkeit: 120V, 5A.
Abbildungen und Diagramme
- Verdrahtungsschema: Befindet sich auf der Innenseite des Gehäusedeckels.
- Schwimmerschalter-Positionierung: Zeigt die korrekte Anordnung für Simplex- und Duplex-Systeme.
Modellkompatibilität
- Nur für lizenzierte Elektriker gemäß NFPA-70.
- Nicht für die Verwendung mit modifizierten Paneelen (Garantieverlust).
