Installationsanleitung für SJE Rhombus Rapid Set™ System
Schnelle Installationsanleitung für das SJE Rhombus Rapid Set™ System. Erfahren Sie, wie Sie das System sicher heben, auf dem Betonfundament verankern und die Stabilisatoren entfernen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation des SJE Rhombus Rapid Set™ Systems. Das System muss auf einem Betonfundament verankert werden. Die seitlichen Holzstabilisatoren dürfen erst entfernt werden, nachdem das System fest mit dem Betonfundament verankert wurde. Beachten Sie unbedingt die Tragfähigkeit der Hebeösen von maximal 700 lbs (ca. 317 kg).
Sicherheitshinweise
- Kippgefahr: Achten Sie beim Heben und Positionieren auf die Kippgefahr.
- Schwebende Lasten: Halten Sie sich von schwebenden Lasten fern.
- Verankerung: Das System muss zwingend mit den spezifizierten Ankerbolzen befestigt werden, um Stabilität zu gewährleisten.
Heben und Transport
Beim Heben des Systems ist Vorsicht geboten:
- Verwenden Sie eine Spreizstange (Spreader Bar), um die Last gleichmäßig auf die Hebeösen zu verteilen.
- Die maximale kombinierte Tragfähigkeit der Hebeösen beträgt 700 lbs.
Installation und Verankerung
Das System muss auf einem Betonfundament installiert werden:
- Es sind 4 Ankerbolzen erforderlich.
- Verwenden Sie ausschließlich 0,5-Zoll-Keilanker (Wedge Anchor), die ICC-zugelassen sind.
- Die Anker müssen eine Mindestzugfestigkeit von 3000 lbs aufweisen.
Entfernen der Transportsicherung
Die seitlichen Holzstabilisatoren dienen der Transportsicherung und Stabilität während der Aufstellung. Entfernen Sie diese erst, wenn das System vollständig und sicher mit den 4 Ankerbolzen auf dem Betonfundament befestigt wurde.
Kontakt
Bei technischen Fragen wenden Sie sich bitte an den Support:
Telefon: +1-800-746-6287E-Mail: [email protected]: www.csicontrols.com, www.primexcontrols.com, www.sjerhombus.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Instabilität während der Installation
Entfernen Sie die seitlichen Holzstabilisatoren erst, nachdem das System fest mit dem Betonfundament verankert wurde.
Unsichere Verankerung
Verwenden Sie zwingend 4 Stück 0,5-Zoll-Keilanker mit einer Mindestzugfestigkeit von 3000 lbs.
Überlastung beim Heben
Stellen Sie sicher, dass die Hebeausrüstung für eine kombinierte Last von 700 lbs ausgelegt ist und verwenden Sie eine Spreizstange.
Vor der Verwendung
- Stellen Sie sicher, dass das Betonfundament eben und tragfähig ist.
- Prüfen Sie, ob alle 4 erforderlichen Ankerbolzen vorhanden sind.
- Stellen Sie sicher, dass die Hebeausrüstung für 700 lbs ausgelegt ist.
- Verwenden Sie eine Spreizstange für den Hebevorgang.
Technische Daten in der Praxis
- Tragfähigkeit Hebeösen
- Maximal 700 lbs (ca. 317 kg) kombinierte Last.
Abbildungen und Diagramme
- Die Zeichnungen zeigen den korrekten Hebevorgang mit einer Spreizstange.

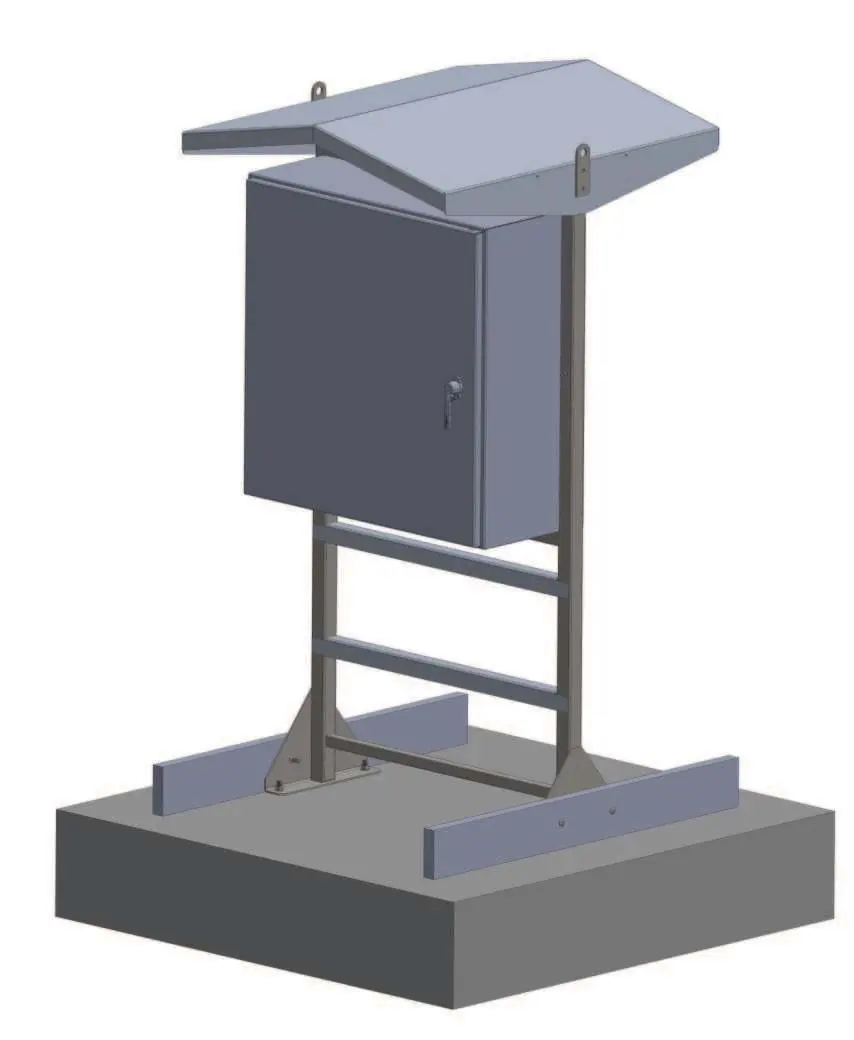

- Die Montagezeichnung verdeutlicht die Position der 4 Ankerbolzen am Fuß des Systems.
- Die Abbildungen zeigen den Zustand vor und nach dem Entfernen der Holzstabilisatoren.
