Bedienungsanleitung für SJE Rhombus Tank Alert I Alarmsystem
Schnellstartanleitung und technisches Handbuch für das SJE Rhombus Tank Alert I Alarmsystem. Erfahren Sie alles über Installation, Anschluss des Schwimmerschalters, Betrieb der Alarmfunktionen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SJE Rhombus Tank Alert I ist ein Alarmsystem zur Überwachung von Flüssigkeitsständen in Hebeanlagen, Sammelbecken, Tanks und landwirtschaftlichen Anwendungen. Das System kann je nach verwendetem Schwimmerschalter als Hoch- oder Tiefstandsalarm konfiguriert werden. Wichtig: Legen Sie niemals Spannung an die Anschlüsse für den Schwimmerschalter an, da diese mit 12 VAC betrieben werden.
Produktbeschreibung

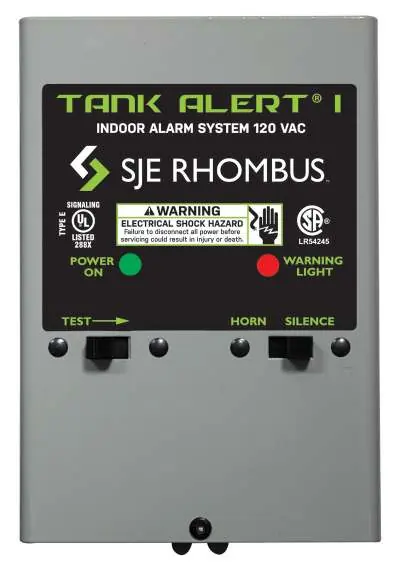

Das Gerät verfügt über ein NEMA 1 Gehäuse für den Innenbereich. Es ist mit einer roten Alarmleuchte, einer grünen Betriebsanzeige (Power On), einem Testschalter und einem Schalter zur Stummschaltung des Horns ausgestattet. Das Alarmhorn erzeugt eine Lautstärke von 86 Dezibel in einer Entfernung von 3 Metern.
Installation und Anschluss
Die Installation sollte nur durch qualifiziertes Personal erfolgen. Beachten Sie folgende Punkte:
- Das System ist für den Innenbereich konzipiert.
- Das Alarmhorn funktioniert auch dann, wenn der Pumpenstromkreis ausfällt, sofern das Alarmsystem an einem separaten Stromkreis installiert ist.
- Der Schaltmechanismus arbeitet mit Niederspannung und ist von der Stromleitung isoliert, um das Risiko eines Stromschlags zu verringern.
- Anschluss des Schwimmerschalters: Verwenden Sie nur die dafür vorgesehenen Klemmen. Legen Sie keine externe Spannung an diese Klemmen an.
Betrieb und Bedienung
Wenn ein kritischer Flüssigkeitsstand erreicht wird, ertönt das Alarmhorn. Das Horn kann über den Schalter "Silence" stummgeschaltet werden. Die Warnleuchte bleibt jedoch so lange eingeschaltet, bis der Zustand behoben wurde. Die grüne "Power On"-Leuchte signalisiert, dass das Alarmpanel mit Strom versorgt wird.

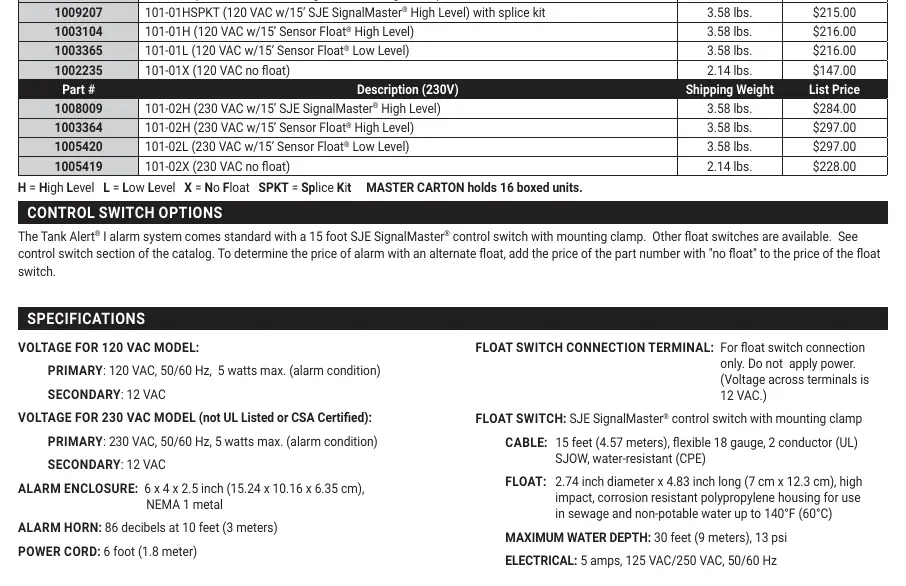

Technische Daten
- Stromversorgung: 120 VAC oder 230 VAC (je nach Modell), 50/60 Hz, 5 Watt max.
- Sekundärspannung: 12 VAC.
- Gehäuse: NEMA 1 Metallgehäuse, 15,24 x 10,16 x 6,35 cm.
- Maximale Wassertiefe: 30 Fuß (9 Meter), 13 psi.
- Schwimmerschalter-Kabel: 15 Fuß (4,57 Meter), 18 Gauge, 2-adrig.
- Elektrische Belastbarkeit: 5 Ampere, 125 VAC/250 VAC.
Praktische Hilfe
Typische Probleme
Alarmhorn ertönt nicht
Prüfen Sie, ob die Stromversorgung anliegt und der Schwimmerschalter korrekt ausgelöst hat.
Warnleuchte leuchtet, aber Horn ist stumm
Das Horn wurde möglicherweise über den 'Silence'-Schalter stummgeschaltet. Die Leuchte bleibt aktiv, bis der Flüssigkeitsstand wieder im Normalbereich liegt.
Vor der Verwendung
- Prüfen Sie, ob das Modell für Ihre Netzspannung (120V oder 230V) geeignet ist.
- Stellen Sie sicher, dass der Montageort für ein NEMA 1 Gehäuse (Innenbereich) geeignet ist.
- Überprüfen Sie den Schwimmerschalter auf korrekte Funktion und Bewegungsfreiheit.
- Stellen Sie sicher, dass keine Spannung an die Schwimmerschalter-Anschlussklemmen angelegt wird.
Technische Daten in der Praxis
- Maximale Wassertiefe
- 30 Fuß (9 Meter) bei 13 psi.
- Stromversorgung
- 120 VAC oder 230 VAC, 50/60 Hz, 5 Watt max.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- 230 VAC Modell ist nicht UL-gelistet oder CSA-zertifiziert.
- Kann mit jedem UL-gelisteten/anerkannten Schaltmechanismus verwendet werden, der für 1 Ampere, 12 VAC Last ausgelegt ist.
