Installationsanleitung für SJE Rhombus 1038028D Control Panel Zubehör
Diese Installationsanleitung für das SJE Rhombus 1038028D Control Panel Zubehör bietet detaillierte Schritte zur Montage des Riser-Kits und des Simplex/Duplex-Kits sowie eine Bohrschablone für die korrekte Installation.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument enthält Anweisungen für die Installation von Zubehör für SJE Rhombus Schalttafeln (Control Panels). Es umfasst die Montage des Riser-Kits sowie des Simplex/Duplex-Kits. Bitte beachten Sie, dass für die Installation eine Lochsäge erforderlich ist und alle Kabeldurchführungen ordnungsgemäß abgedichtet werden müssen, um das Eindringen von Gas und Feuchtigkeit zu verhindern.
Riser-Montage-Kit
Die Installation des Riser-Kits erfordert die Vorbereitung des Pfostens und des Risers:
- Bestimmen Sie die Position für das Zugangsloch am Pfosten neben dem Riser.
- Verwenden Sie eine Lochsäge, um ein 2 3/8 Zoll (6,03 cm) Loch in den Riser und den Pfosten für die Kabeleinführung zu bohren.
- Schneiden Sie das Kabelrohr (Conduit) so zu, dass es 1 Zoll (2,54 cm) über die PVC-Unterlegscheibe hinausragt.
- Montieren Sie die Teile wie in der Abbildung gezeigt und verschweißen Sie die männlichen Adapter an beiden Enden des Kabelrohrs mit Lösungsmittelkleber.
Simplex/Duplex-Kit-Installation
Für die Montage des Gehäuses am Pfosten beachten Sie bitte folgende Schritte:
- Montieren Sie das Gehäuse am Pfosten gemäß der Abbildung.
- Die maximale Gehäusegröße für den Montagepfosten beträgt 14 x 12 x 6 Zoll.
- Wenn nicht alle Positionen in der Kabeldichtung (Cord Seal) verwendet werden, müssen die offenen Positionen mit den mitgelieferten PVC-Stopfen verschlossen werden.
- Ziehen Sie die Mutter an der Kabeldichtung fest, um das Eindringen von Gas und Feuchtigkeit in das Bedienfeld zu verhindern.
Bohrschablone
Auf der zweiten Seite des Dokuments befindet sich eine Bohrschablone für den Montagepfosten. Richten Sie die Kanten der Schablone wie angegeben an der Rückwand des Pfostens und der Unterseite des Gehäuses aus. Verwenden Sie eine Lochsäge für die großen Löcher gemäß den markierten Durchmessern (z. B. 1-5/8 Zoll, 3-5/8 Zoll).
Praktische Hilfe
Typische Probleme
Nicht verwendete Kabeldurchführungen
Verschließen Sie alle ungenutzten Positionen in der Kabeldichtung mit den mitgelieferten PVC-Stopfen, um das Eindringen von Gas und Feuchtigkeit zu verhindern.
Undichte Kabelverbindung
Stellen Sie sicher, dass die Mutter an der Kabeldichtung fest angezogen ist und das Kabelrohr korrekt mit Lösungsmittelkleber verschweißt wurde.
Vor der Verwendung
- Lochsäge für die erforderlichen Bohrungen (2 3/8 Zoll für Riser-Einführung).
- PVC-Lösungsmittelkleber für die Adapterverbindungen.
- Überprüfung der Gehäusegröße (max. 14 x 12 x 6 Zoll).
- Verwendung der Bohrschablone auf Seite 2 für präzise Lochpositionen.
Technische Daten in der Praxis
- 2 3/8 Zoll (6,03 cm)
- Erforderlicher Durchmesser für das Loch zur Kabeleinführung im Riser und Pfosten.
- 1 Zoll (2,54 cm)
- Länge des Kabelrohrs, das über die PVC-Unterlegscheibe hinausragen muss.
Abbildungen und Diagramme

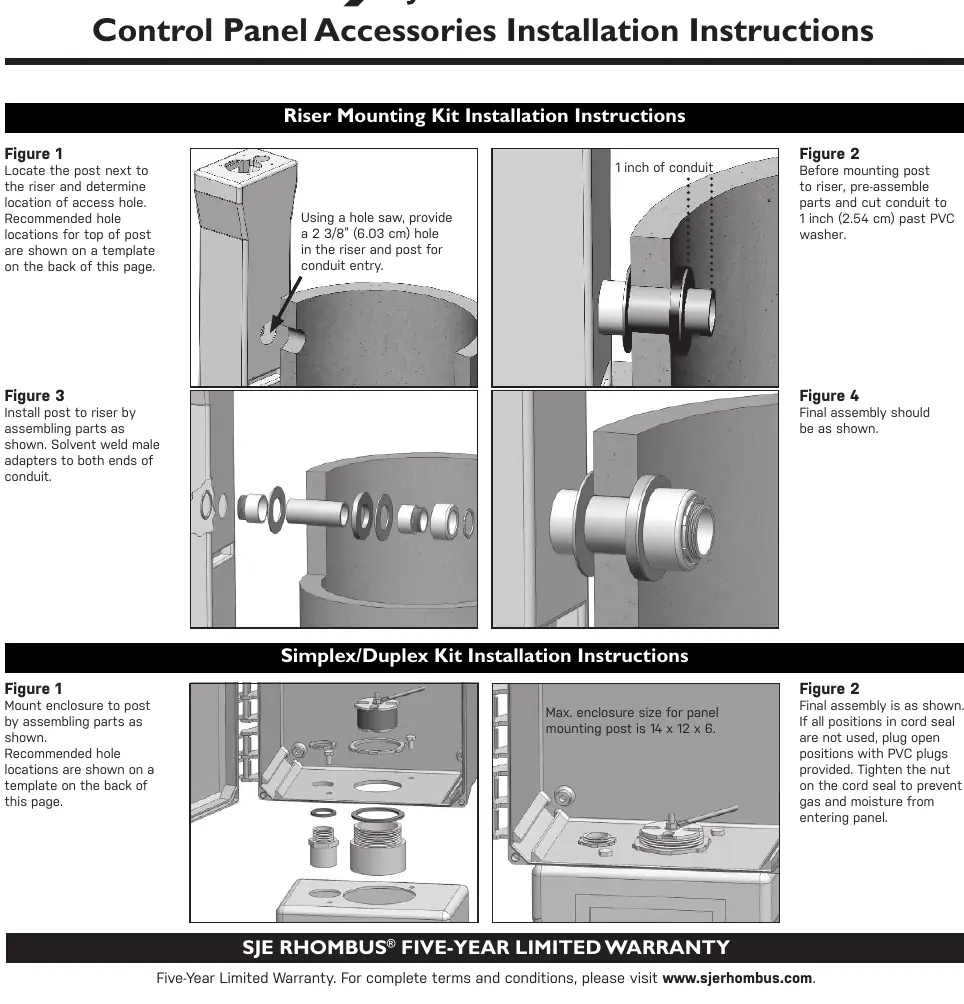

- Riser-Montage: Zeigt die Vorbereitung des Pfostens und die Installation des Kabelrohrs.
- Simplex/Duplex-Montage: Zeigt die Befestigung des Gehäuses am Pfosten und die Abdichtung der Kabeldurchführungen.
- Bohrschablone: Detaillierte Maße für die Lochbohrungen am Pfosten und Gehäuse.
Modellkompatibilität
- Maximale Gehäusegröße für den Montagepfosten: 14 x 12 x 6 Zoll.
