Bedienungsanleitung für den Benzin-Hochdruckreiniger SIP Tempest CW-P 160AX / 215AX /...

Erfahren Sie, wie Sie Ihren SIP Tempest CW-P Benzin-Hochdruckreiniger sicher montieren, bedienen und warten. Diese Anleitung enthält technische Daten, Fehlerbehebung und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der SIP Tempest CW-P ist ein benzinbetriebener Hochdruckreiniger. Die Anleitung deckt Montage, Betrieb, Wartung und Fehlerbehebung ab. S. 1, 10, 13, 19

Wichtigste Schritte

  • Montage des Griffs S. 10
  • Motor starten S. 15
  • Wartung (Öl, Filter) S. 19

Erste Inbetriebnahme

  • Öl einfüllen S. 13, 14
  • Wasser anschließen S. 11

Probleme und Lösungen

Motor startet nicht

Ölstand prüfen, Schalter auf ON, Druck ablassen.

S. 21

Wartung und Reset

  • Ölwechsel alle 50 Stunden S. 19

Technische Daten

Parameter Wert Hinweis Seiten
Modell 08984 6.5 hp, 162 Bar, 402 l/hr Technische Daten für Modell 08984 S. 9
Modell 08985 7 hp, 216 Bar, 522 l/hr Technische Daten für Modell 08985 S. 9
Modell 08986 7 hp, 225 Bar, 540 l/hr Technische Daten für Modell 08986 S. 9

Wo es im PDF steht

  • Sicherheitshinweise S. 4, 5, 6
  • Fehlerbehebung S. 21
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Griffs Seite 10 Ölstand prüfen Seite 14 Motorsteuerung Seite 15

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der SIP Tempest CW-P Hochdruckreiniger-Serie. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für die Reinigung mit Hochdruckwasser konzipiert.

Montage

Die Montage umfasst folgende Schritte:

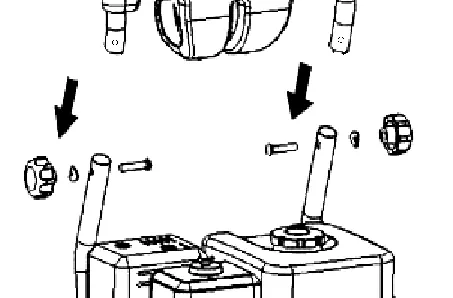

Montage des Griffs
Montage des Griffs
  • Griff montieren: Schieben Sie den Griff über den Hauptrahmen und sichern Sie ihn mit den mitgelieferten Schrauben, Unterlegscheiben und Handrädern.
  • Schlauch und Pistole: Verbinden Sie die Lanze mit der Pistole und schrauben Sie den Hochdruckschlauch an die Pistole. Ziehen Sie die Anschlüsse fest.
  • Wasseranschluss: Verbinden Sie den Wasserzulaufschlauch mit dem Schnellanschluss am Gerät.
  • Reinigungsmittelschlauch: Schieben Sie den Reinigungsmittelschlauch auf den entsprechenden Einlass am Gerät.

Betrieb

Vor dem Start muss der Ölstand geprüft und ggf. 10W30 Öl nachgefüllt werden. Das Gerät wird ohne Öl geliefert. Der Motor wird über den Hauptschalter, den Choke und den Seilzugstarter gestartet. Achten Sie darauf, den Hochdruckreiniger nicht ohne Wasserzufuhr zu betreiben.

Ölstand prüfen
Ölstand prüfen
Motorsteuerung
Motorsteuerung

Wartung

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Geräts:

  • Ölwechsel: Nach den ersten 5 Betriebsstunden, danach alle 50 Stunden oder jährlich.
  • Luftfilter: Alle 50 Stunden reinigen oder ersetzen.
  • Zündkerze: Alle 50 Stunden prüfen, reinigen oder ersetzen.
  • Kraftstofffilter: Monatlich prüfen und reinigen.

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten, Druckverlust oder unruhigem Lauf prüfen Sie zunächst die Wasserzufuhr, den Ölstand, den Kraftstoff und ob Luft im System ist. Detaillierte Lösungen finden Sie im Abschnitt zur Fehlerbehebung.

Praktische Hilfe

Typische Probleme

Motor startet nicht

Ölstand prüfen, Hauptschalter auf 'ON' stellen, Druck im Schlauch durch Betätigen der Pistole ablassen.

Kein maximaler Druck

Wasserzufuhr prüfen, Wasserfilter reinigen, Luft aus dem System lassen, Lanze auf Verschleiß prüfen.

Keine Reinigungsmittelzufuhr

Reinigungsmittelschlauch auf festen Sitz prüfen, Lanze auf Niederdruckmodus stellen, Düse reinigen.

Vor der Verwendung

  • Ölstand prüfen (10W30)
  • Kraftstoffstand prüfen
  • Wasserzufuhr anschließen
  • Auf Schäden am Gerät prüfen
  • Sicherstellen, dass alle Verbindungen fest sitzen

Technische Daten in der Praxis

Motorleistung
6.5 hp (08984) oder 7 hp (08985/08986)
Wasserdruck (Max)
162 Bar bis 225 Bar je nach Modell

Abbildungen und Diagramme

  • Explosionszeichnungen auf den Seiten 22 und 24 zeigen den Aufbau des Geräts und helfen bei der Identifizierung von Ersatzteilen.

Modellkompatibilität

  • Nur 10W30 Motoröl verwenden.
  • Nur für Hochdruckreiniger empfohlene Reinigungsmittel verwenden.
  • Nicht bei Temperaturen unter 5°C betreiben.
