Bedienungsanleitung für SIP 12T Hydraulische Rohrbiegemaschine

Erfahren Sie, wie Sie die SIP 12T Hydraulische Rohrbiegemaschine (Modell 03683) sicher bedienen, warten und instand halten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Betriebsanleitungen und Wartungsschritte.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für die SIP 12T Hydraulische Rohrbiegemaschine (Modell 03683). Das Gerät ist ausschließlich für das Biegen von Stahlrohren (verzinkt und schwarz) konzipiert. Es ist nicht für dünnwandige Rohre, wie z.B. Kupferrohre, geeignet. Vor der Inbetriebnahme müssen alle Teile auf Schäden oder fehlende Komponenten überprüft werden.

SIP 12T Hydraulische Rohrbiegemaschine
SIP 12T Hydraulische Rohrbiegemaschine

Sicherheitshinweise

  • Tragen Sie bei der Arbeit stets geeignete Schutzausrüstung, insbesondere Augenschutz und schwere Schutzkleidung.
  • Halten Sie Kinder und ungeschulte Personen vom Arbeitsbereich fern.
  • Überschreiten Sie niemals die maximale Kapazität von 12 Tonnen.
  • Betreiben Sie das Gerät nur auf einem ebenen und stabilen Untergrund.
  • Lassen Sie das Gerät während des Betriebs oder unter Last niemals unbeaufsichtigt.
  • Verwenden Sie nur Hydrauliköl; füllen Sie niemals Bremsflüssigkeit oder andere Öle ein.
  • Stellen Sie sich niemals direkt vor den Arbeitsbereich, in dem die Last ausgeübt wird.

Bedienung

Das Gerät wird mit sechs Biegeformstücken geliefert, die Rohre von 1/2 Zoll bis 2 Zoll bis zu einem Winkel von 180 Grad biegen können.

  1. Wählen Sie das passende Biegeformstück für die entsprechende Rohrgröße gemäß der Tabelle in der Anleitung.
  2. Legen Sie das Rohr in das Formstück ein.
  3. Stellen Sie sicher, dass das Rohr sicher und rechtwinklig im Formstück sitzt.
  4. Schließen Sie das Hydraulikventil, indem Sie es vollständig im Uhrzeigersinn drehen.
  5. Pumpen Sie den Bedienhebel vorsichtig, um den Biegevorgang zu starten.
  6. Biegen Sie das Rohr schrittweise.
  7. Nach Abschluss des Biegevorgangs öffnen Sie das Hydraulikventil (gegen den Uhrzeigersinn), um das Werkstück zu entnehmen.

Wartung

Das Gerät erfordert außer der Reinigung keine regelmäßige Wartung. Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf Risse in Schweißnähten oder strukturelle Schäden. Lagern Sie das Werkzeug immer mit dem Stempel in der untersten Position und in aufrechter Stellung.

Entlüften des Stempels: Sollte das Gerät eine schlechte Leistung zeigen, kann Luft im System sein. Stellen Sie den Stempel in eine vertikale Position, schließen Sie das Ablassventil an der Basis, entfernen Sie den Gummistopfen am oberen Teil des Zylinders und pumpen Sie den Griff mehrmals, um die Luft entweichen zu lassen. Setzen Sie den Gummistopfen anschließend wieder ein.

Ersatzteile

Die Anleitung enthält eine Explosionszeichnung und eine vollständige Teileliste (Referenznummern 1 bis 19), die bei der Identifizierung von Ersatzteilen wie R-Clips, Rollen, Federn und den verschiedenen Biegeformstücken hilft.

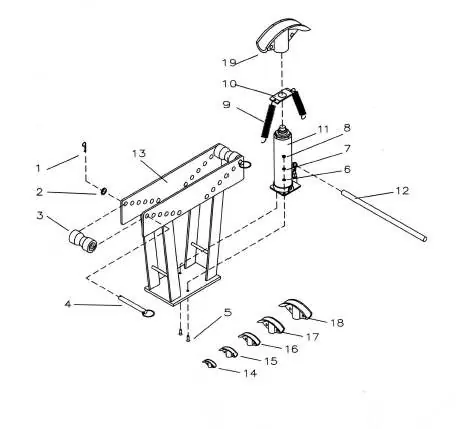

Explosionszeichnung der Rohrbiegemaschine
Explosionszeichnung der Rohrbiegemaschine

Praktische Hilfe

Typische Probleme

Schlechte Leistung oder Stempel bewegt sich nicht

Entlüften Sie das System: Entfernen Sie den Gummistopfen am Zylinder und pumpen Sie den Griff, um Luft abzulassen.

Schlechte Biegequalität

Stellen Sie sicher, dass das korrekte Biegeformstück für die Rohrgröße verwendet wird.

Stempel lässt sich nicht bewegen

Überprüfen Sie, ob das Hydraulikventil vollständig geschlossen ist (im Uhrzeigersinn drehen).

Vor der Verwendung

  • Überprüfen Sie das Gerät auf Risse in Schweißnähten oder strukturelle Schäden.
  • Stellen Sie sicher, dass keine Öllecks vorhanden sind.
  • Vergewissern Sie sich, dass alle Teile vorhanden sind.
  • Sorgen Sie für einen sauberen und gut beleuchteten Arbeitsbereich.
  • Tragen Sie geeignete Schutzausrüstung (Augenschutz, Schutzkleidung).

Technische Daten in der Praxis

Biegeformstücke
6 Größen enthalten: 1/2, 3/4, 1, 1-1/4, 1-1/2 und 2 Zoll.

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt die Anordnung des Rahmens, des Hydraulikstempels, der Federn und der Biegeformstücke.

Modellkompatibilität

  • Nicht für dünnwandige Rohre wie Kupferrohre geeignet.
