Bedienungsanleitung für SIP Industrial 10mm Bandschleifer 07401

Schnelle Hilfe und Bedienungsanleitung für den SIP Industrial 10mm Bandschleifer (07401). Erfahren Sie alles über Inbetriebnahme, Schmierung, Wartung und Sicherheitshinweise für dieses Druckluftwerkzeug.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 7

Seite 8

Wichtige Informationen aus der Anleitung

Der SIP Industrial 10mm Bandschleifer (Modell 07401) ist ein Druckluftwerkzeug, das für präzise Schleifarbeiten konzipiert ist. Für einen sicheren und effizienten Betrieb ist die Einhaltung des maximalen Luftdrucks von 90 psi (6 Bar) sowie eine tägliche Schmierung zwingend erforderlich. Das Gerät darf nur mit sauberer, regulierter Druckluft betrieben werden. Vor der Inbetriebnahme müssen Benutzer die Sicherheitsanweisungen lesen, insbesondere in Bezug auf persönliche Schutzausrüstung (Augen-, Gehör- und Atemschutz) und den Umgang mit Druckluftleitungen.

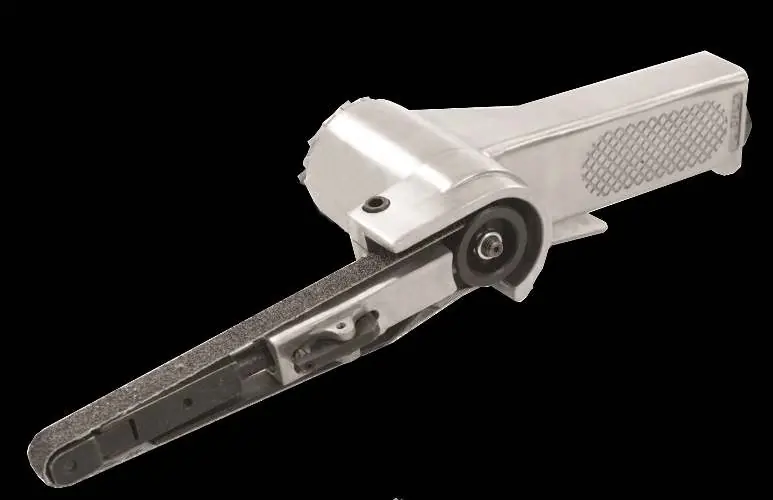

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten:

Griff: Ergonomischer Haltebereich.
Winkeleinstellschraube: Zur Anpassung des Schleifarmwinkels.
Schleifband (10mm): Das austauschbare Schleifmedium.
Spannhebel: Zum Wechseln des Schleifbands.
Druckluftanschluss (1/4 Zoll): Eingang für die Luftzufuhr.
Gashebel/Auslöser: Zur Steuerung des Betriebs.

Technische Daten

Modell: 07401
Leerlaufdrehzahl: 18.000 U/min
Bandgröße: 10 x 330 mm
Maximaler Druck: 6 Bar / 90 psi
Luftverbrauch: 4 CFM / 113 L/min
Gewicht: 0,75 kg

Inbetriebnahme und Bedienung

Schleifband wechseln

Heben Sie den Bandspannhebel an.
Legen Sie das neue Schleifband über die Umlenkrolle und die Antriebsrolle.
Drücken Sie den Spannhebel wieder nach unten. Achten Sie dabei auf die Laufrichtungspfeile auf dem Schleifband.
Verwenden Sie die Einstellschraube, um den Winkel des Schleifarms anzupassen.

Betrieb

Stellen Sie sicher, dass der Gashebel nicht gedrückt ist, bevor Sie das Gerät an die Luftversorgung anschließen.
Verbinden Sie den Bandschleifer mit der Druckluftquelle.
Drücken Sie den Gashebel, um das Gerät zu starten.
Lassen Sie den Hebel los, um das Gerät zu stoppen.

Wartung und Schmierung

Die tägliche Schmierung ist entscheidend für die Lebensdauer des Werkzeugs. Geben Sie täglich einige Tropfen Druckluftöl direkt in den Lufteinlass, sofern kein automatischer Öler installiert ist. Bei längerer Lagerung sollte das Gerät großzügig geölt und kurz laufen gelassen werden, um das Öl zu verteilen. Überprüfen Sie vor jedem Gebrauch Schläuche und Anschlüsse auf Verschleiß oder Beschädigungen.

Sicherheitshinweise

Tragen Sie immer eine Schutzbrille, Gehörschutz und bei Bedarf eine Atemschutzmaske.
Tragen Sie keine lockere Kleidung, Schmuck oder Uhren, da diese von beweglichen Teilen erfasst werden können.
Verwenden Sie nur saubere, regulierte Druckluft.
Trennen Sie das Gerät immer von der Luftzufuhr, bevor Sie Zubehör wechseln oder Wartungsarbeiten durchführen.
Lassen Sie das Gerät niemals unbeaufsichtigt, wenn es an die Luftversorgung angeschlossen ist.

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht oder hat Leistungsverlust

Überprüfen Sie den Luftdruck (muss 90 psi betragen) und stellen Sie sicher, dass das Gerät ausreichend geschmiert ist.

Schleifband rutscht

Überprüfen Sie, ob der Spannhebel korrekt eingerastet ist und das Band richtig auf den Rollen sitzt.

Vorzeitiger Verschleiß

Dies deutet meist auf mangelnde Schmierung oder zu hohen Luftdruck hin. Stellen Sie sicher, dass der Druck 90 psi nicht überschreitet.

Vor der Verwendung

Luftdruck auf 90 psi (6 Bar) prüfen.
Sicherstellen, dass die Luftzufuhr sauber und trocken ist.
Tägliche Schmierung mit Druckluftöl durchführen.
Schläuche und Anschlüsse auf Dichtheit und Verschleiß prüfen.
Persönliche Schutzausrüstung (Brille, Gehörschutz) anlegen.
Sicherstellen, dass das Schleifband korrekt montiert und gespannt ist.

Technische Daten in der Praxis

Max Pressure (90 psi): Der maximale Betriebsdruck. Überschreiten führt zu Schäden am Gehäuse und vorzeitigem Verschleiß.

Abbildungen und Diagramme

Teil 6 (Spannhebel) ist entscheidend für den Bandwechsel.
Teil 2 (Einstellschraube) dient zur Feinjustierung des Schleifarmwinkels.
Teil 9 (Gashebel) steuert die Geschwindigkeit und den Betrieb.

Modellkompatibilität

Verwenden Sie nur Schleifbänder der Größe 10 x 330 mm.
Das Gerät ist elektrisch leitfähig; Kontakt mit Stromquellen vermeiden.
Nicht für den Einsatz mit aggressiven Lösungsmitteln geeignet.
