Dieses Dokument beschreibt die Installation und Konfiguration des SIIG 04-1284B Full HD HDMI Extenders über IP. Das System unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Videowand-Konfigurationen. Die Steuerung erfolgt über eine dedizierte PC-Software. Stellen Sie sicher, dass Sender (TX) und Empfänger (RX) für die Kommunikation auf die gleiche Kanalgruppe eingestellt sind.
Gerätebeschreibung

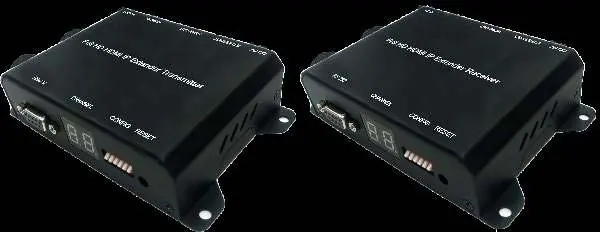

Das System besteht aus einem Sender (TX) und einem Empfänger (RX). Beide Einheiten verfügen über einen RJ-45 LAN-Anschluss, einen 2,0-mm-Stromanschluss, einen RS-232-Anschluss, eine 6-Bit-DIP-Schalter-Einheit zur Kanalauswahl sowie eine Reset-Taste. Der Sender bietet zusätzlich einen HDMI-Eingang und einen HDMI-Loop-Through-Ausgang.
Installation und Anschluss
- Stellen Sie die Kanalgruppe am Sender und Empfänger über die DIP-Schalter ein.
- Verbinden Sie die HDMI-Quelle mit dem Sender und das Anzeigegerät mit dem Empfänger.
- Verbinden Sie Sender, Empfänger und den Netzwerk-Switch über CAT-5-Kabel.
- Schließen Sie die Netzteile an.
- Schalten Sie die Quelle ein.
- Verbinden Sie bei Bedarf die IR-Emitter- und Empfängerkabel für die Fernsteuerung.
Konfiguration über PC-Software

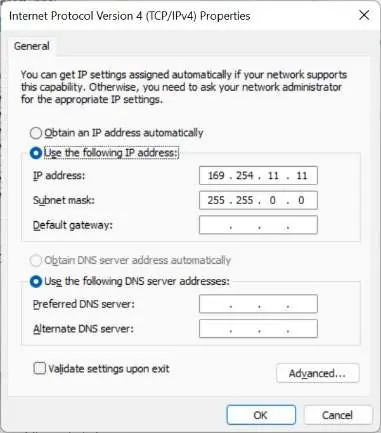

Die Verwaltung erfolgt über das Tool IPTV_Control_Center.exe. Deaktivieren Sie während der Nutzung die Firewall oder Antivirensoftware. Das System nutzt standardmäßig DHCP. Ist kein DHCP-Server vorhanden, verwenden Sie die statische IP 169.254.xxx.xxx mit der Subnetzmaske 255.255.0.0.
Web-Benutzeroberfläche
Der Zugriff auf die Web-Konfiguration erfolgt über einen Browser. Die Standard-Anmeldedaten für Benutzername und Passwort lauten jeweils admin und 123456. Hier können Firmware-Updates durchgeführt, Multicast-Funktionen aktiviert und das Gerät neu gestartet werden.
Fehlerbehebung und Wartung
Bei Instabilität oder fehlerhaften Einstellungen kann die Reset-Taste am Gerät oder die Funktion Factory Reset in der Software genutzt werden, um die Werkseinstellungen wiederherzustellen. Firmware-Updates können über die PC-Software oder das Web-Interface eingespielt werden.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
System instabil oder Konfiguration fehlerhaft
Führen Sie einen Factory Reset über die PC-Software durch.
Keine Verbindung zwischen Sender und Empfänger
Überprüfen Sie, ob beide Geräte über die DIP-Schalter auf dieselbe Kanalgruppe eingestellt sind.
PC-Software findet keine Geräte
Deaktivieren Sie Firewall oder Antivirensoftware und stellen Sie sicher, dass sich der PC im gleichen Netzwerksegment befindet.
Vor der Verwendung
- Stellen Sie sicher, dass ein 10/100 BASE-T Switch vorhanden ist.
- Verwenden Sie CAT-5 oder höherwertige Netzwerkkabel.
- Stellen Sie sicher, dass die Stromversorgung (DC 5V/2A) korrekt angeschlossen ist.
- Stellen Sie sicher, dass Sender und Empfänger auf die gleiche Kanal-ID eingestellt sind.
Technische Daten in der Praxis
- Video Bitrate
- Einstellbare Datenrate für die Videoübertragung (FHD, HD, SD).
- PoE (Power over Ethernet)
- Unterstützt bei PoE-Modellen die Stromversorgung über das Netzwerkkabel (36V-57V).
Abbildungen und Diagramme
- Die DIP-Schalter-Tabelle zeigt die Zuordnung der 6-Bit-Schalter zu den Kanälen 00 bis 63.

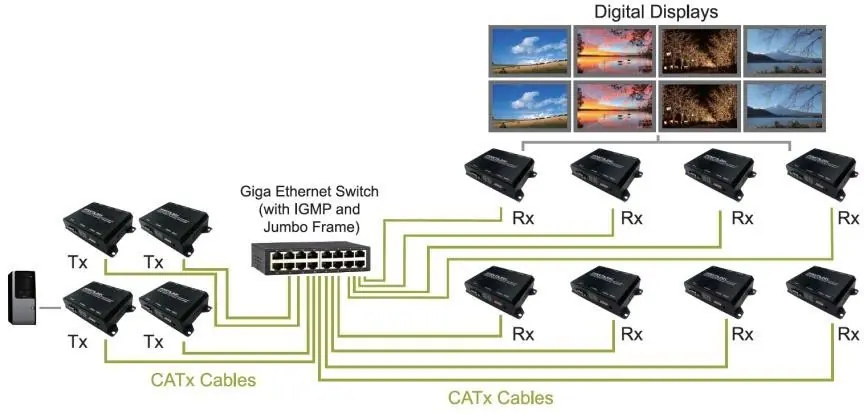

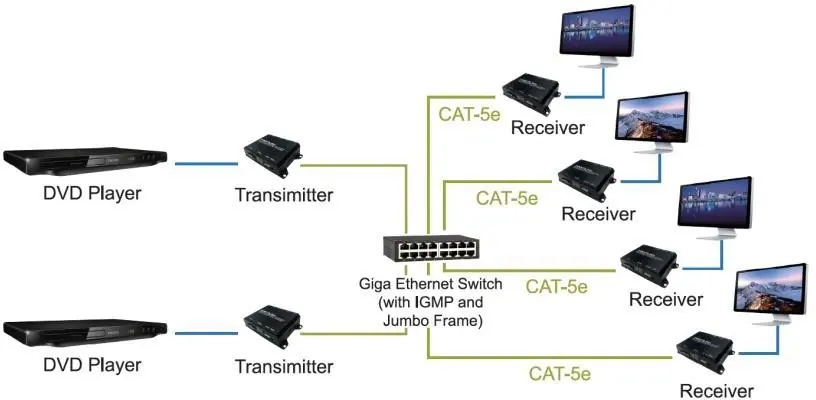

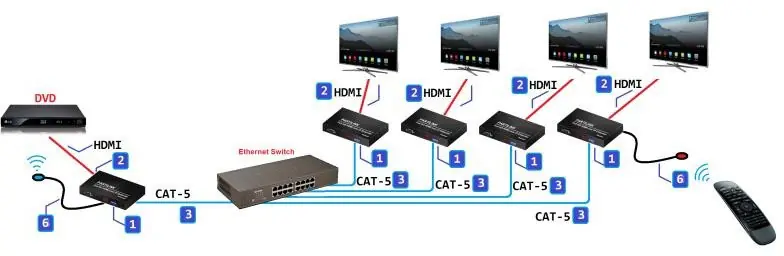

- Die Anschlussdiagramme veranschaulichen die Verkabelung für Unicast-, Multicast- und Videowand-Setups.
Modellkompatibilität
- Unterstützt HDCP und Blu-Ray.
- Kompatibel mit 10/100 BASE-T Ethernet-Switches.
- Punkt-zu-Punkt-Verbindung ohne Switch bis zu 100m möglich.
