Bedienungsanleitung für SIIG 1x8 HDMI Extender CE-H25G11-S1

Erfahren Sie, wie Sie den SIIG 1x8 HDMI Extender CE-H25G11-S1 installieren und konfigurieren. Diese Anleitung enthält Informationen zur Verkabelung, zum Anschluss von Sendern und Empfängern sowie zur Kaskadierung für mehr als 8 Displays.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der SIIG 1x8 HDMI Extender überträgt ein HDMI-Signal über CAT6-Kabel an bis zu 8 Displays auf eine Entfernung von bis zu 120 Metern. Er unterstützt 1080p@60Hz und IR-Fernbedienungssignale. S. 1

Wichtigste Schritte

  • Anschluss der Hardware S. 2

Probleme und Lösungen

Kein Signal

Kabelverbindungen und Stromversorgung prüfen.

S. 1

Wartung und Reset

  • Reset-Knopf an Transmitter oder Receiver drücken. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Auflösung 1080p@60Hz Maximale unterstützte Videoauflösung S. 1
Reichweite 120m (393ft) Maximale Kabellänge S. 1

Wo es im PDF steht

  • Funktionen und Layout S. 1
  • Anwendungsbeispiele S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der SIIG 1x8 HDMI Extender ermöglicht die Übertragung eines HDMI-Signals von einer Quelle an bis zu acht Displays über CAT6-Ethernet-Kabel. Die maximale Reichweite beträgt 120 Meter (393 Fuß). Das System unterstützt IR-Fernbedienungssignale (IR Pass Back) und kann durch den Einsatz von LAN-Switches kaskadiert werden, um mehr als 8 Displays zu versorgen.

Lieferumfang

  • 1x Transmitter-Einheit
  • 8x Receiver-Einheit
  • 1x Netzteil 12V/3A (für Transmitter)
  • 8x Netzteil 5V/1A (für Receiver)
  • 1x IR-Blaster-Verlängerungskabel
  • 8x IR-Empfänger-Verlängerungskabel
  • Kurzanleitung

Geräteübersicht

Transmitter: Verfügt über einen Reset-Knopf, HDMI-Eingang, IR-Blaster-Anschluss, RJ45-Ausgang und den 12V-Stromanschluss.

Layout des Transmitters und Receivers
Layout des Transmitters und Receivers

Receiver: Verfügt über einen Reset-Knopf, HDMI-Ausgang, IR-Anschluss, 5V-Stromanschluss sowie Status-LEDs für Strom, HDMI-Signal, Datenübertragung und Netzwerkverbindung.

Installation und Anschluss

1. Verbinden Sie die HDMI-Quelle (z. B. DVD-Player) mit dem HDMI-Eingang des Transmitters.

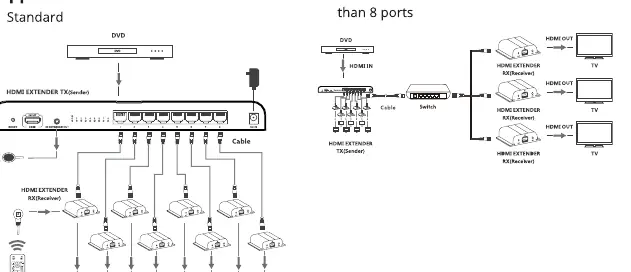

Anschlussdiagramm für Standard- und Kaskadierungsbetrieb
Anschlussdiagramm für Standard- und Kaskadierungsbetrieb

2. Verbinden Sie den Transmitter über CAT6-Ethernet-Kabel mit den Receiver-Einheiten.

3. Schließen Sie die HDMI-Displays an die HDMI-Ausgänge der jeweiligen Receiver an.

4. Schließen Sie die IR-Blaster- und IR-Empfänger-Kabel an, falls die Fernbedienungsfunktion genutzt werden soll.

5. Verbinden Sie alle Einheiten mit den mitgelieferten Netzteilen.

Kaskadierung

Für Installationen mit mehr als 8 Displays kann das System über einen LAN-Switch kaskadiert werden. Hierbei wird das Signal vom Transmitter an den Switch geleitet und von dort an die einzelnen Receiver verteilt.

Technische Daten

  • Unterstützte Auflösung: bis zu 1080p bei 60Hz
  • HDMI-Standard: 1.3
  • HDCP-Standard: 1.2
  • IR-Frequenz: 20-60kHz
  • Reichweite: bis zu 120 Meter über CAT6

Herstellerinformationen

SIIG Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

Kein Bild auf dem Display

Überprüfen Sie die HDMI-Kabelverbindungen zwischen Quelle und Transmitter sowie zwischen Receiver und Display. Stellen Sie sicher, dass alle Geräte eingeschaltet sind.

IR-Fernbedienung funktioniert nicht

Stellen Sie sicher, dass der IR-Blaster korrekt am Transmitter und der IR-Empfänger korrekt am Receiver angeschlossen ist.

Vor der Verwendung

  • Stellen Sie sicher, dass hochwertige CAT6-Ethernet-Kabel verwendet werden.
  • Überprüfen Sie, ob die Stromversorgung (12V für Transmitter, 5V für Receiver) korrekt angeschlossen ist.
  • Stellen Sie sicher, dass die HDMI-Quelle eingeschaltet ist.
  • Prüfen Sie, ob die Status-LEDs am Receiver (Power, Link) leuchten.

Technische Daten in der Praxis

IR Pass Back
Ermöglicht die Steuerung der HDMI-Quelle vom Standort des Displays aus mittels Fernbedienung.

Abbildungen und Diagramme

  • Das Standard-Diagramm zeigt die direkte Verbindung vom Transmitter zu den Receivern über CAT6-Kabel.
  • Das Kaskadierungs-Diagramm zeigt die Einbindung eines LAN-Switches, um die Anzahl der anschließbaren Displays zu erhöhen.

Modellkompatibilität

  • Unterstützt HDMI 1.3 und HDCP 1.2.
  • Kompatibel mit Standard-LAN-Switches für Kaskadierung.
