Bedienungsanleitung für SIIG 1x2 HDMI Splitter Over Cat6 Extender
Detaillierte Bedienungsanleitung für den SIIG 1x2 HDMI Splitter Over Cat6 Extender. Erfahren Sie alles über die Installation, Anschlüsse, EDID-Konfiguration und RS-232-Steuerung für eine optimale Signalübertragung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der SIIG 1x2 HDMI Splitter Over Cat6 Extender verteilt ein HDMI-Signal auf zwei Displays über Cat6/7-Kabel. Er unterstützt 4K@60Hz, Audio-Extraktion, ARC und IR-Fernsteuerung. S. 2
Wichtigste Schritte
- Anschluss der Geräte S. 3, 4
- EDID-Konfiguration S. 5
Erste Inbetriebnahme
- Verbinden Sie die HDMI-Quelle mit dem Transmitter und die Displays mit den Receivern über Cat6-Kabel. Schließen Sie die Stromversorgung an. S. 3, 4
Probleme und Lösungen
Power/Signal-LED blinkt
Dies deutet auf ein fehlendes HDMI-Signal hin. Überprüfen Sie die Kabelverbindungen.
S. 4Wartung und Reset
- Drücken Sie die Reset-Taste am Gerät, um einen Neustart durchzuführen. S. 3, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Reichweite | 230ft (70m) | Maximale Kabellänge für Cat6/7-Kabel. | S. 2 |
| Audioformate | PCM2/5.1/7.1, Dolby & DTS 5.1 | Unterstützte Audioformate für HDMI und Toslink. | S. 2 |
Wo es im PDF steht
- Transmitter Layout S. 3
- Receiver Layout S. 4
- EDID Tabelle S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der SIIG 1x2 HDMI Splitter Over Cat6 Extender ermöglicht die Übertragung eines HDMI-Signals auf zwei Displays über Cat6/7-Kabel. Das System unterstützt Auflösungen bis zu 4K@60Hz, HDR, HDCP 2.2 sowie Audio-Extraktion und bidirektionale IR-Steuerung. Bitte stellen Sie sicher, dass Sie für die Verbindung zwischen Transmitter und Receiver hochwertige Cat6/7-Kabel verwenden.
Lieferumfang
- 1x Transmitter
- 2x Receiver
- 1x Netzteil DC 12V/2A
- 2x Netzteil DC 5V/2A
- 1x IR-Blaster-Kabel
- 2x IR-Empfängerkabel
- Terminalblock
- Montage-Sets
Geräteübersicht
Transmitter (TX)
Der Transmitter verfügt über folgende Anschlüsse und Bedienelemente:
- Reset-Taste: Zum Neustart des Geräts.
- IR-Anschlüsse: IR-In für den Empfänger und IR-Out für den Blaster.
- RJ-45: Anschluss für das Cat6-Kabel zum Receiver.
- HDMI Loop-Out: Anschluss für ein lokales HDMI-Display.
- HDMI Input: Anschluss für die HDMI-Quelle.
- EDID-Schalter: Zur manuellen Konfiguration der EDID-Einstellungen.
- RS-232: Für serielle Steuerungsbefehle.
- Power Jack: Anschluss für das 12V-Netzteil.
Receiver (RX)
Der Receiver bietet folgende Funktionen:
- Reset-Taste: Zum Neustart.
- Audio-Schalter: Zur Auswahl der Audioquelle (HDMI-Extraktion oder ARC).
- RJ-45: Anschluss für das Cat6-Kabel vom Transmitter.
- Power/Signal-LED: Blinkt bei fehlendem Signal, leuchtet dauerhaft bei aktiver Übertragung.
- Toslink Output: Für Audio-Extraktion oder ARC.
- HDMI Output: Anschluss für das Display.
- IR-Anschlüsse: IR-In und IR-Out.
EDID-Einstellungen
Die EDID-Einstellungen können über die DIP-Schalter am Transmitter angepasst werden, um die Kompatibilität mit verschiedenen Displays sicherzustellen. Die Schalterpositionen (1-4) bestimmen die Auflösung und das Audioformat (z.B. 4K@60Hz 2CH, 1080p@60Hz HDR 7.1CH). Eine detaillierte Tabelle mit allen Kombinationen finden Sie in der vollständigen Dokumentation.
RS-232-Steuerung
Das Gerät unterstützt die Steuerung über RS-232-Befehle. Die Standardeinstellungen sind: Baudrate 9600, Datenbits 8, Stoppbits 1, Parität 0. Verfügbare Befehle umfassen das Ein- und Ausschalten der Ausgänge, den Neustart des Geräts sowie das Wiederherstellen der Werkseinstellungen.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Kein Bild auf dem Display
Überprüfen Sie die Cat6-Verkabelung und stellen Sie sicher, dass die Power/Signal-LED am Receiver dauerhaft leuchtet.
Audio wird nicht korrekt ausgegeben
Überprüfen Sie die Einstellung des Audio-Schalters am Receiver und stellen Sie sicher, dass die EDID-Einstellungen mit dem angeschlossenen Display kompatibel sind.
Vor der Verwendung
- Verwenden Sie Cat6/7-Kabel für die Verbindung zwischen Transmitter und Receiver.
- Schließen Sie die HDMI-Quelle an den Transmitter an.
- Verbinden Sie die Displays mit den HDMI-Ausgängen der Receiver.
- Schließen Sie die mitgelieferten Netzteile an die entsprechenden Geräte an.
- Stellen Sie sicher, dass die IR-Kabel korrekt positioniert sind, falls die Fernbedienungsfunktion genutzt werden soll.
Abbildungen und Diagramme
- Die Layout-Diagramme zeigen die Position der Anschlüsse und Schalter auf der Vorder- und Rückseite von Transmitter und Receiver.

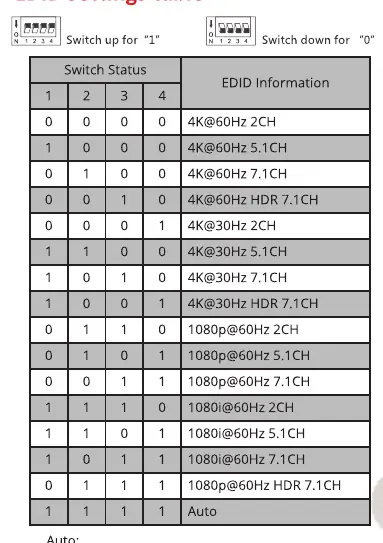

- Die EDID-Tabelle zeigt die Schalterstellungen (0 für unten, 1 für oben) für verschiedene Auflösungs- und Audioformate.
Modellkompatibilität
- Unterstützt HDCP 2.2.
- Kompatibel mit PCM2, Dolby & DTS 5.1/7.1 Audioformaten.
