Bedienungsanleitung für Siemens SIMOTICS 1LE0 IE4 Niederspannungsmotoren
Umfassender Leitfaden für Siemens SIMOTICS 1LE0 IE4 Niederspannungsmotoren. Informationen zu Installation, elektrischen Daten, Schutzarten, Anschlussmöglichkeiten und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Siemens SIMOTICS 1LE0 IE4 Motoren sind dreiphasige Asynchronmotoren für den industriellen Einsatz. Sie zeichnen sich durch hohe Energieeffizienz (IE4), Schutzart IP55 und eine robuste Bauweise aus. Die Konfiguration erfolgt über einen 16-stelligen Bestellcode. S. 3, 22
Wichtigste Schritte
- Bestellcode entschlüsseln S. 22, 23
- Anschlusskasten anpassen S. 7, 10
Erste Inbetriebnahme
- Überprüfung der Umgebungsbedingungen S. 4
Probleme und Lösungen
Erhöhte Vibrationen
Überprüfung der mechanischen Ausrichtung und Auswuchtung.
S. 6Wartung und Reset
- Nachschmieren der Lager S. 13, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schutzart | IP55 | Staub- und Strahlwasserschutz | S. 3 |
| Effizienzklasse | IE4 | Hoher Wirkungsgrad | S. 3 |
Wo es im PDF steht
- Übersicht S. 3
- Technische Daten S. 24, 25, 26, 27
- Maßzeichnungen S. 34, 35, 36, 37
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Handbuch für die Siemens SIMOTICS 1LE0 IE4 Niederspannungsmotoren. Es enthält wichtige Informationen zur Installation, zum elektrischen Anschluss, zu den Umgebungsbedingungen und zur Konfiguration der Motoren. Benutzer sollten vor der Inbetriebnahme die Typenschilddaten prüfen und sicherstellen, dass die Betriebsbedingungen (Höhe, Temperatur, Frequenz) den Spezifikationen entsprechen.
Produktübersicht

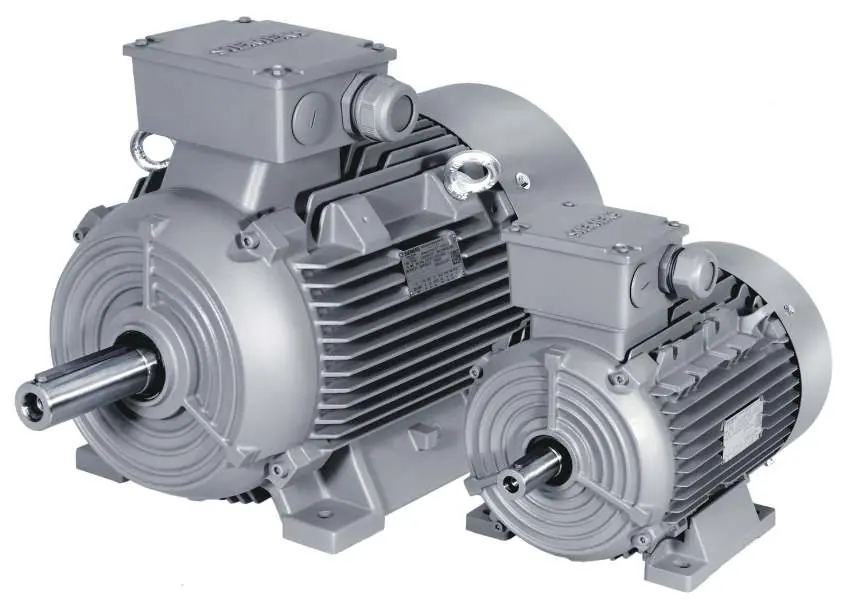

Die SIMOTICS 1LE0 Serie umfasst dreiphasige Asynchronmotoren in vollgekapselter, oberflächengekühlter Ausführung (TEFC). Sie sind für den allgemeinen industriellen Einsatz konzipiert und erfüllen die IE4-Effizienzklasse gemäß IEC 60034-30. Die Motoren sind für den Dauerbetrieb (S1) ausgelegt.
Installation und Anschluss

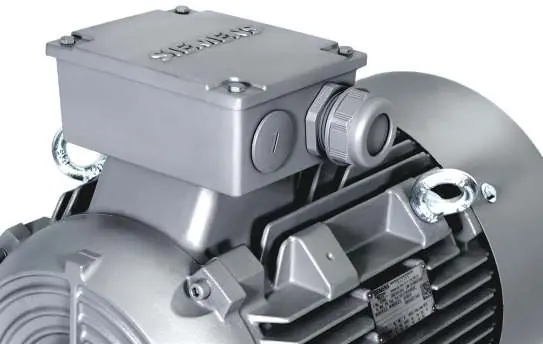

Der Anschluss erfolgt über den oben liegenden Klemmenkasten, der standardmäßig um 4x90° gedreht werden kann, um die Kabeleinführung aus verschiedenen Richtungen zu ermöglichen. Die Motoren verfügen über zwei Kabeleinführungen, die mit Kabelverschraubungen oder Blindstopfen abgedichtet sind. Die genaue Position der Kabeleinführung kann je nach Bestellung variieren (R10, R11, R12).
Betrieb und Umgebungsbedingungen
- Schutzart: IP55 (IEC 60034-5).
- Umgebungstemperatur: -20 °C bis +40 °C.
- Aufstellungshöhe: Bis zu 1000 m über dem Meeresspiegel. Bei höheren Temperaturen oder Aufstellungshöhen muss die Motorleistung mittels des Faktors kHT reduziert werden.
Motorschutz und Überwachung
Die Motoren können mit verschiedenen Schutzvorrichtungen ausgestattet werden, um Überhitzung zu vermeiden:
- PTC-Thermistoren: Zur Überwachung der Wicklungstemperatur mit Abschaltung.
- PT100/PT1000-Widerstandsthermometer: Zur präzisen Temperaturüberwachung der Wicklungen oder Lager.
- Stillstandsheizung: Optional erhältlich (Q04), um Kondenswasserbildung bei Stillstand in feuchten Umgebungen zu verhindern.
Wartung und Instandhaltung
Die Motoren sind für eine lange Lebensdauer ausgelegt. Bei Motoren der Baugröße FS280 bis FS355 ist eine Nachschmiereinrichtung standardmäßig vorhanden. Für FS100 bis FS250 ist diese optional erhältlich. Die Lagerlebensdauer hängt stark von den Betriebsbedingungen, der Belastung und der Temperatur ab.
Technische Daten und Konfiguration
Die Konfiguration des Motors erfolgt über den 16-stelligen Bestellcode. Dieser enthält Informationen zu Baugröße, Polzahl, Bauform, Spannung, Frequenz und Schutzoptionen. Detaillierte technische Daten wie Nennleistung, Wirkungsgrad, Nennstrom und Drehmoment sind den Tabellen im Abschnitt "Technical data table" zu entnehmen.
Herstellerinformationen
Siemens AG
Praktische Hilfe
Typische Probleme
Überhitzung des Motors
Prüfen Sie, ob die Umgebungstemperatur innerhalb der Spezifikationen liegt und ob die Kühlung (Lüfter) frei von Blockaden ist. Bei Frequenzumrichterbetrieb sicherstellen, dass das Lastmoment innerhalb der zulässigen Kurve liegt.
Vibrationen
Überprüfen Sie die mechanische Ausrichtung und die Befestigung des Motors. Stellen Sie sicher, dass die Rotoren gemäß der A-Klasse ausgewuchtet sind.
Kondenswasserbildung
Bei Betrieb in feuchten Umgebungen oder bei großen Temperaturschwankungen sollte eine Stillstandsheizung (Option Q04) nachgerüstet oder aktiviert werden.
Vor der Verwendung
- Überprüfen Sie das Typenschild auf Übereinstimmung mit der Netzspannung und Frequenz.

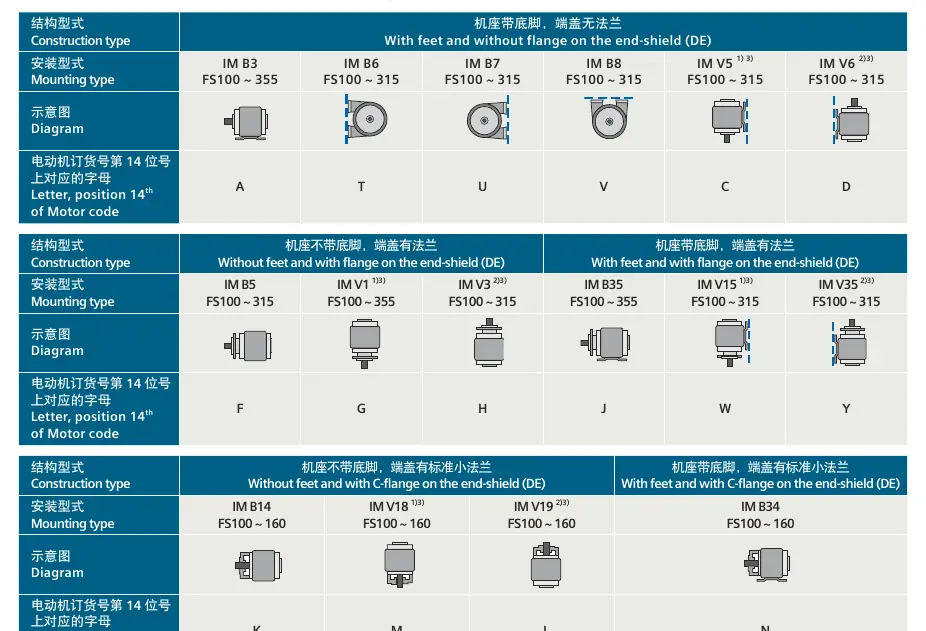

- Stellen Sie sicher, dass die Bauform (IM B3, B5, etc.) für die geplante Montage geeignet ist.
- Prüfen Sie die Umgebungstemperatur und Aufstellungshöhe.
- Stellen Sie sicher, dass der Klemmenkasten korrekt angeschlossen und abgedichtet ist.
- Prüfen Sie bei Frequenzumrichterbetrieb die Einhaltung der EMV-Richtlinien.
Abbildungen und Diagramme
- Die Anschlusskasten-Diagramme zeigen die Möglichkeiten zur Drehung des Klemmenkastens und der Kabeleinführung.
- Die Maßzeichnungen (Dimension drawings) geben Aufschluss über die physischen Abmessungen für die Montageplanung.
- Die Leistungskurven bei Frequenzumrichterbetrieb zeigen den zulässigen Betriebsbereich.
Modellkompatibilität
- Für den Betrieb am Frequenzumrichter sind bei Baugrößen ab FS250 isolierte Lager empfohlen.
- Die Standardisolierung ist für Netzspannungen bis 460 V ausgelegt.
- Bei Frequenzen über 60 Hz ist eine spezielle Auswuchtung erforderlich.
