Verbindungsanleitung für Siemens LOGO! Ethernet-SPS

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Einrichtung einer Ethernet-Verbindung zwischen einem HMI und Siemens LOGO! Steuerungen der Serien 0BA0, 0BA1, 0BA2, 0BA7 und 0BA8. Die Konfiguration erfordert die Software LOGO! Soft Comfort. Achten Sie besonders auf die korrekte Zuweisung von TSAP-Werten, da diese für die Kommunikation essenziell sind.

HMI-Einstellungen

Für die Kommunikation mit der Steuerung sind folgende Parameter im HMI zu hinterlegen:

• PLC-Typ: Siemens LOGO (Ethernet)
• Schnittstelle: Ethernet
• Port-Nr: 102
• PLC-Stationsnummer: 1 (Bereich 1-99)
• Local TSAP: 1000 (muss größer als 1000 sein)
• Remote TSAP: 2100 (Bereich 2000-2700)

Konfiguration in LOGO! Soft Comfort

Um die Verbindung in der Software einzurichten, folgen Sie diesen Schritten:

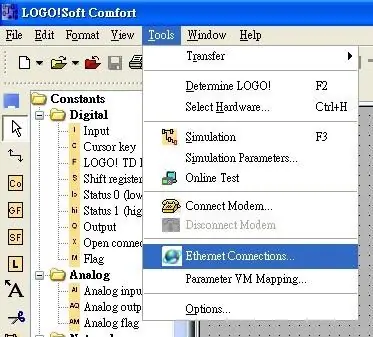

1. Wählen Sie im Menü Tools den Punkt Ethernet Connections.

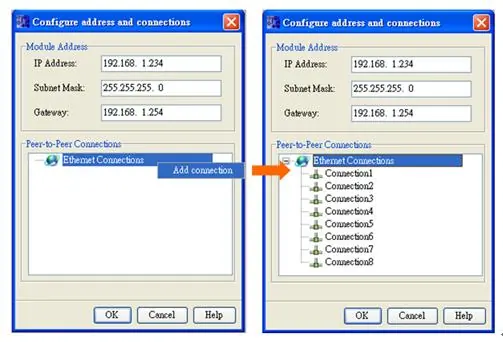

2. Klicken Sie mit der rechten Maustaste auf Ethernet Connections und wählen Sie Add connections. Es sind bis zu acht Verbindungen möglich.

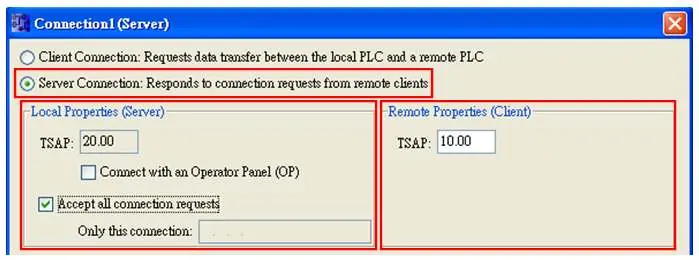

3. Doppelklicken Sie auf Connection1 und wählen Sie Server Connection.
4. Aktivieren Sie die Option Accept all connection requests.
5. Setzen Sie den Remote TSAP auf 10.00.
6. Schließen Sie die Einstellungen ab und laden Sie die Konfiguration auf die Siemens LOGO! Steuerung herunter.

Geräteadressierung

Die Adressierung der Ein- und Ausgänge (I, Q, M, AI, AQ, etc.) erfolgt über spezifische Formate und Bereiche, die in den Tabellen für die jeweiligen LOGO!-Modelle (0BA7 bzw. 0BA0/0BA8) definiert sind. Beachten Sie, dass die Werte für Local TSAP und Remote TSAP in der EasyBuilder-Software gegensätzlich zu den Einstellungen in der Steuerung konfiguriert werden müssen.

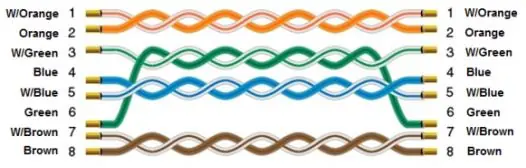

Verkabelung

Die Ethernet-Verbindung erfolgt über ein Standard-Ethernet-Kabel. Die Belegung der Adernpaare (Weiß/Orange, Orange, Weiß/Grün, Blau, Weiß/Blau, Grün, Weiß/Braun, Braun) entspricht dem Standard-Ethernet-Layout.
