Bedienungsanleitung für Siemens SIMOTICS XP 1MB1.33 Niederspannungsmotor
Schnellstartanleitung und technischer Leitfaden für Siemens SIMOTICS XP 1MB1.33 Niederspannungsmotoren. Informationen zu Installation, elektrischem Anschluss, Wartung und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Betriebsanleitung beschreibt die sichere Handhabung, Installation, Inbetriebnahme und Wartung der Siemens SIMOTICS XP 1MB1.33 Niederspannungsmotoren. S. 11
Wichtigste Schritte
- Sicherheitsregeln (5 Sicherheitsregeln) vor allen Arbeiten beachten. S. 20
- Isolationswiderstand vor Inbetriebnahme prüfen. S. 68
Erste Inbetriebnahme
- Motor ohne Last starten, Laufruhe prüfen, dann Last anschließen. S. 109, 110
Probleme und Lösungen
Motor startet nicht
Überlast prüfen, Phasenunterbrechung in der Zuleitung prüfen.
S. 122Wartung und Reset
- Regelmäßige Inspektion nach ca. 16.000 Betriebsstunden oder spätestens alle 2 Jahre. S. 130
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Isolationswiderstand | ≥ 5 MΩ | Mindestwert bei 500 V DC Messspannung. | S. 71 |
Wo es im PDF steht
- Sicherheitshinweise S. 17, 20
- Installation S. 30, 71
- Elektrischer Anschluss S. 83
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Betriebsanleitung enthält wichtige Hinweise für die sichere Handhabung, Installation, Inbetriebnahme und Wartung der Siemens SIMOTICS XP 1MB1.33 Niederspannungsmotoren. Vor Beginn aller Arbeiten müssen die Sicherheitsregeln (insbesondere die 5 Sicherheitsregeln) strikt befolgt werden. Der Motor ist für industrielle Anwendungen konzipiert und darf nur von qualifiziertem Personal bedient werden.
Sicherheitshinweise
Die Sicherheit hat oberste Priorität. Beachten Sie folgende Punkte:
- 5 Sicherheitsregeln: System spannungsfrei schalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken.
- Explosionsschutz: Bei Einsatz in explosionsgefährdeten Bereichen müssen die spezifischen Zertifikate und Kennzeichnungen auf dem Typenschild beachtet werden.
- ESD-Schutz: Elektronische Module sind empfindlich gegenüber elektrostatischer Entladung.
- Heiße Oberflächen: Maschinenteile können im Betrieb sehr heiß werden.
Installation und Montage
Die korrekte Montage ist entscheidend für die Lebensdauer des Motors:
- Aufstellung: Sorgen Sie für eine stabile, vibrationsfreie Aufstellung.
- Ausrichtung: Die Ausrichtung zur angetriebenen Maschine muss präzise erfolgen, um Lagerbelastungen zu vermeiden.
- Transportsicherung: Die Transportsicherung des Rotors muss vor der Inbetriebnahme entfernt werden.
- Kühlung: Die Belüftung darf nicht behindert werden. Bei vertikaler Aufstellung ist ggf. ein Schutzdach erforderlich.
Elektrischer Anschluss
Der elektrische Anschluss muss gemäß den geltenden Normen erfolgen:
- Klemmenkasten: Der Anschluss muss dauerhaft sicher sein. Verwenden Sie geeignete Kabelschuhe oder Aderendhülsen.
- Erdung: Der Schutzleiter muss korrekt angeschlossen sein (intern oder extern).
- Umrichterbetrieb: Bei Betrieb am Umrichter sind EMV-Maßnahmen (geschirmte Kabel, Potenzialausgleich) zwingend erforderlich.
Inbetriebnahme
Vor der Inbetriebnahme sind folgende Schritte durchzuführen:
- Prüfung des Isolationswiderstands der Wicklung.
- Prüfung der korrekten Ausrichtung und Montage.
- Prüfung der Kühlung.
- Testlauf ohne Last, um Laufruhe und Drehrichtung zu kontrollieren.
Wartung und Instandhaltung
Regelmäßige Wartung verlängert die Lebensdauer:
- Inspektion: Regelmäßige Sichtprüfungen auf Verschmutzung, ungewöhnliche Geräusche oder Vibrationen.
- Nachschmieren: Lager müssen gemäß den Angaben auf dem Schmierschild nachgeschmiert werden (falls zutreffend).
- Reinigung: Kühlrippen und Luftwege regelmäßig von Staub und Ablagerungen befreien.
Fehlerbehebung
Bei Störungen ist zunächst die Ursache zu ermitteln (elektrisch oder mechanisch). Bei elektrischen Fehlern (z.B. Motor startet nicht) sind Spannungsversorgung und Wicklungsanschlüsse zu prüfen. Bei mechanischen Fehlern (z.B. Schleifgeräusche) sind Ausrichtung und Lagerzustand zu kontrollieren.
Herstellerinformationen
Siemens AG
Praktische Hilfe
Typische Probleme
Motor startet nicht
Überlast prüfen, Phasenunterbrechung in der Zuleitung prüfen, Spannungsversorgung kontrollieren.
Überhitzung
Last reduzieren, Kühlung/Belüftung prüfen, Umgebungstemperatur kontrollieren.
Ungewöhnliche Geräusche/Vibrationen
Ausrichtung prüfen, Lagerzustand kontrollieren, Befestigungsschrauben nachziehen.
Vor der Verwendung
- Isolationswiderstand der Wicklung messen.
- Korrekte Ausrichtung zur angetriebenen Maschine sicherstellen.
- Transportsicherung des Rotors entfernen.
- Erdungsanschluss prüfen.
- Kühlung sicherstellen (Belüftungswege frei).
- Alle Schraubverbindungen auf festen Sitz prüfen.
Technische Daten in der Praxis
- Isolationswiderstand
- Mindestwert ≥ 5 MΩ bei 500 V DC (bei 40 °C).
- Anzugsdrehmomente
- Abhängig von der Gewindegröße (z.B. M8 = 20 Nm, M10 = 40 Nm).
Abbildungen und Diagramme

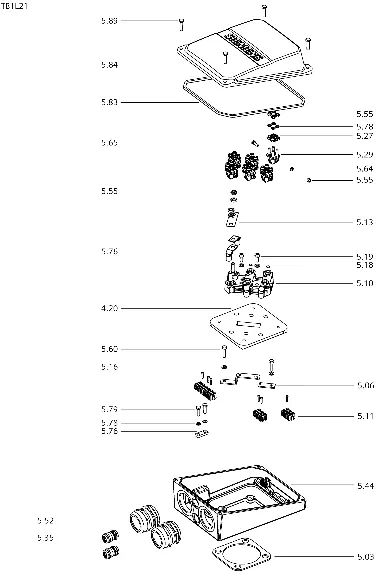

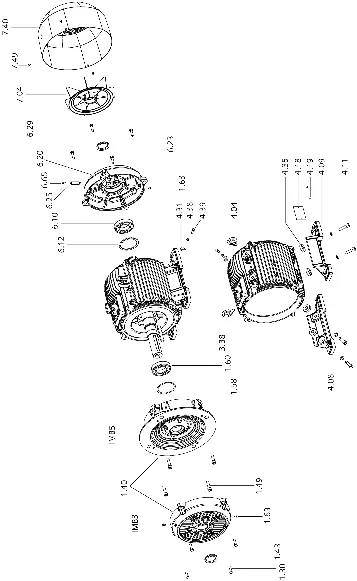

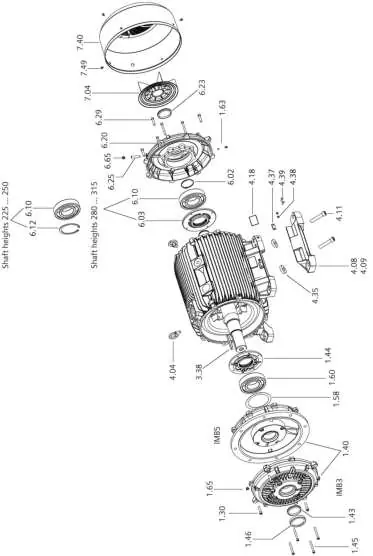

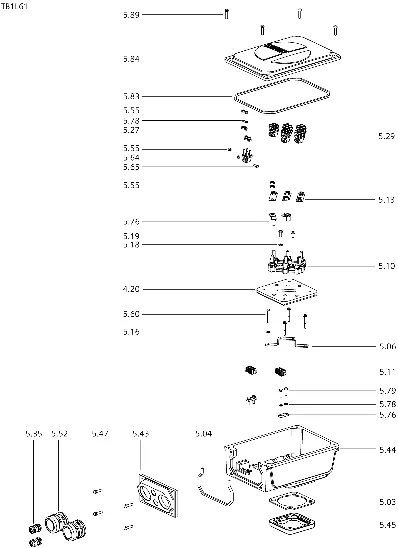

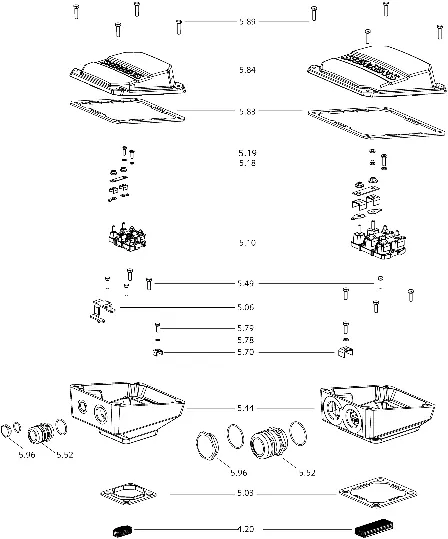

- Explosionszeichnungen für Klemmenkästen (verschiedene Baugrößen).
- Schematische Darstellung der Ausrichtung und Montage.
- Darstellung der Lageranordnung und Schmiernippel.
Modellkompatibilität
- Nur für industrielle Anwendungen zugelassen.
- Einsatz in explosionsgefährdeten Bereichen nur gemäß Typenschild und Zertifikat.
- Umrichterbetrieb erfordert spezielle Zertifizierung und Parametrierung.
