Bedienungsanleitung für SIMATIC HMI TP 177A, TP 177B, OP 177B
Schnellstartanleitung und Bedienungshandbuch für die SIMATIC HMI TP 177A, TP 177B und OP 177B Panels. Erfahren Sie mehr über Installation, Konfiguration, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch beschreibt die Installation, Konfiguration und Bedienung der SIMATIC HMI-Geräte TP 177A, TP 177B und OP 177B. S. 3
Wichtigste Schritte
- Installation der HMI-Geräte S. 55
- Konfiguration des Betriebssystems S. 89
- Wartung und Reinigung S. 339
Erste Inbetriebnahme
- Nach dem Einschalten startet das Gerät. Bei der ersten Inbetriebnahme kann es automatisch in den Transfer-Modus wechseln. S. 77
Probleme und Lösungen
Überprüfen Sie die Spannungsversorgung und die korrekte Polung.
S. 77Wartung und Reset
- Reinigung des Touchscreens S. 339
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | 24V DC | Nennspannung | S. 53 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 9
- Technische Daten S. 347
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die SIMATIC HMI-Geräte TP 177A, TP 177B und OP 177B. Es deckt die Installation, Inbetriebnahme, Konfiguration des Betriebssystems, den Betrieb und die Wartung ab.

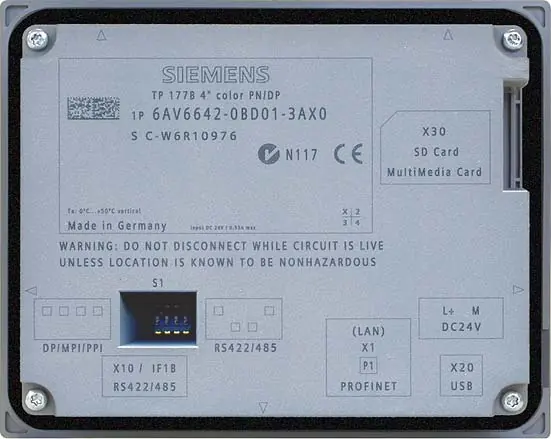

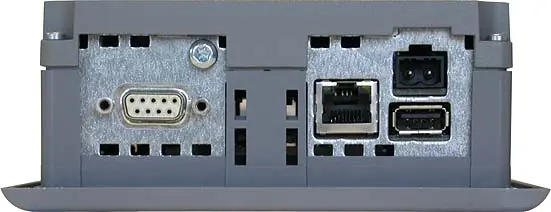

Installation und Anschluss
Die Geräte sind für den Einbau in Schaltschränke oder Bedienpulte vorgesehen. Achten Sie auf die korrekte Montage und den Anschluss der Spannungsversorgung (24V DC). Verwenden Sie für den Anschluss die mitgelieferten Klemmen und achten Sie auf die korrekte Polung.
Inbetriebnahme
Nach dem Einschalten startet das Gerät. Bei der ersten Inbetriebnahme oder nach einem Betriebssystem-Update kann das Gerät automatisch in den "Transfer"-Modus wechseln, um ein Projekt zu laden.

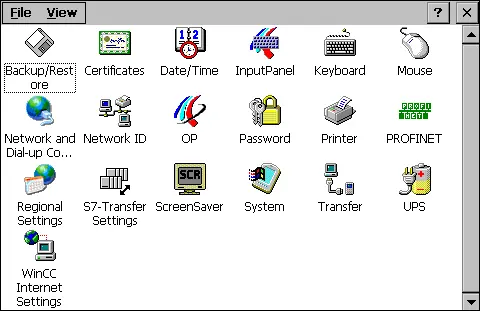

Konfiguration des Betriebssystems
Über das Control Panel können Einstellungen wie Kontrast, Helligkeit, Touch-Kalibrierung, Netzwerkeinstellungen und Passwortschutz vorgenommen werden. Der Zugriff auf das Control Panel kann durch ein Passwort geschützt werden.
Wartung und Pflege
Die Geräte sind weitgehend wartungsfrei. Reinigen Sie den Touchscreen und die Tastaturfolie regelmäßig mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel.
Herstellerinformationen
Siemens AG
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Spannungsversorgung und die korrekte Polung des Anschlusssteckers.
Führen Sie eine Kalibrierung des Touchscreens über das Control Panel durch.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Montageumgebung den klimatischen Anforderungen entspricht.
- Überprüfen Sie die Spannungsversorgung (24V DC).
- Stellen Sie sicher, dass die korrekten Schnittstellenkabel verwendet werden.
