Kurzanleitung für Siemens Powers Controls Pneumatische Thermostate
Erfahren Sie mehr über die Siemens Powers Controls pneumatischen Thermostate. Diese Kurzanleitung bietet einen Überblick über die verschiedenen Modelle, Funktionen und Anwendungsbereiche der 192, 193, 832, 356, 357, 188 und 134 Serien.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Kurzanleitung für Siemens Powers Controls pneumatische Thermostate. Es bietet einen Überblick über die Funktionen, Anwendungen und Konfigurationen (1-Rohr/2-Rohr) für verschiedene Modellreihen wie 192, 193, 832, 356, 357, 188 und 134. S. 1, 2, 3, 4
Wichtigste Schritte
- Wählen Sie das passende Modell basierend auf der benötigten Steuerungsart (Heizen/Kühlen, Tag/Nacht, Grenzwertüberwachung). S. 2, 3, 4
- Stellen Sie sicher, dass die Rohrkonfiguration (1-Rohr oder 2-Rohr) mit dem System übereinstimmt. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 193 HC Hesitation Deadband | 3, 4, or 5 psi (21, 28, or 34 kPa) | Einstellbarer Bereich, in dem weder Heizung noch Kühlung aktiv ist. | S. 3 |
| 356 Limitem Temperaturbereiche | 0-100°F, 30-180°F, 100-250°F | Betriebstemperaturbereiche des Thermostats. | S. 4 |
Wo es im PDF steht
- Übersicht und 192/193 Modelle S. 2
- 832 D, Retroline und Zubehör S. 3
- 356, 357, 188, 134 Modelle S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Siemens Powers Controls pneumatischen Thermostate. Es bietet einen Überblick über die verschiedenen Modellreihen, ihre Hauptmerkmale und typischen Anwendungsgebiete in gewerblichen und institutionellen Einrichtungen. Die Anleitung unterstützt bei der Identifizierung des geeigneten Thermostats für spezifische Heiz- und Kühlanforderungen.
192 S Single Setpoint Pneumatische Thermostate
Diese Thermostate verfügen über einen einzelnen Sollwert-Drehknopf (Fahrenheit oder Celsius) und ein empfindliches Bimetall-Element. Sie sind in 1-Rohr- und 2-Rohr-Konfigurationen erhältlich.
- 1-Rohr: Für Anwendungen mit begrenzter Luftkapazität (erfordert externes Drosselorgan).
- 2-Rohr: Für hohe Ausgangskapazität zur Steuerung mehrerer Ventile und Aktuatoren.
192 DN/DNV Day/Night/Vent Pneumatische Thermostate
Diese Modelle bieten zwei Sollwert-Skalen und eine manuelle Übersteuerung für den Komfort außerhalb der Geschäftszeiten. Die DNV-Modelle führen nachts eine Spülsequenz durch, um Außenluft zur Kühlung einzubringen.
192 HC und 193 HC Heiz-/Kühl-Thermostate
Diese Thermostate steuern Ventile und Dämpferantriebe in Kühlanlagen. Die 193 HC Serie bietet zusätzlich ein einstellbares "Free Energy Band" zur Energieeinsparung durch Sequenzierung von Heiz- und Kühlventilen. Die 193 HC Hesitation-Variante ermöglicht die Anpassung des Totbands (Deadband) auf 3, 4 oder 5 psi.
832 D "All-Metal" Pneumatischer Thermostat
Ein robustes Modell aus Metall für langfristigen Einsatz. Es zeichnet sich durch eine schnelle Reaktion auf Temperaturänderungen und ein Design aus, das Luftverschwendung minimiert. Geeignet für die Steuerung von Strahlungsheizungen, Lüftungsanlagen und Klimageräten.
Retroline Powerstar Pneumatische Retrostats

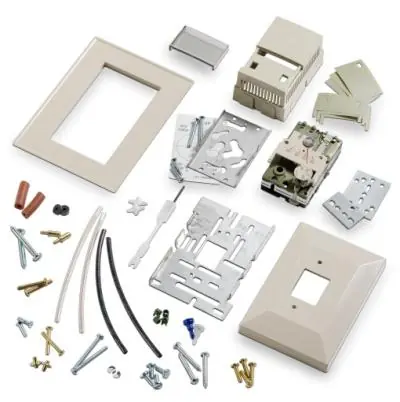

Ein komplettes Kit für die Nachrüstung, das alle Installationshardware und ein Kalibrierungswerkzeug enthält. Verfügbar für die meisten 2-Rohr-Anwendungen.
356 und 357 D Limitem Thermostate
Diese Thermostate mit starrem (356) oder fernbedientem (357 D) Fühler dienen der primären Steuerung von Lüftungsgeräten, Gebläsekonvektoren und anderen Luftbehandlungsgeräten. Sie sind in verschiedenen Temperaturbereichen erhältlich.
134 Pneumatische Hoch- und Niedrigtemperatur-Detektions-Thermostate
Diese Geräte dienen als Sicherheits- oder Grenzwertregler. Sie schalten Ventilatoren ab oder schließen Dämpfer, wenn die Kanaltemperatur zu hoch oder zu niedrig wird.
Zubehör
Für die Powers 192, 193 und 832 Serien sind verschiedene Abdeckungen (mit verdeckter oder sichtbarer Sollwerteinstellung) sowie Kalibrierungswerkzeuge erhältlich.
Herstellerinformationen
Siemens AG
Praktische Hilfe
Typische Probleme
Unzureichende Luftkapazität bei 1-Rohr-Systemen
Stellen Sie sicher, dass das System für 1-Rohr-Betrieb ausgelegt ist und ein externes Drosselorgan verwendet wird.
Energieverschwendung bei Heiz-/Kühl-Anwendungen
Verwenden Sie Modelle mit einstellbarem Totband (wie 193 HC Hesitation), um die Sequenzierung der Ventile zu optimieren.
Vor der Verwendung
- Identifizieren Sie den benötigten Temperaturbereich für Ihre Anwendung.
- Prüfen Sie, ob eine 1-Rohr- oder 2-Rohr-Konfiguration erforderlich ist.
- Stellen Sie sicher, dass das Modell für die spezifische Steuerungsaufgabe (Heizen, Kühlen, Tag/Nacht) geeignet ist.
- Überprüfen Sie, ob Zubehör wie Abdeckungen oder Kalibrierungswerkzeuge benötigt werden.
Technische Daten in der Praxis
- 1-Rohr-Konfiguration
- Für begrenzte Luftkapazität, steuert ein einzelnes Ventil/Aktuator.
- 2-Rohr-Konfiguration
- Für hohe Luftkapazität, steuert mehrere Ventile/Aktuatoren.
- Totband (Deadband)
- Bereich, in dem weder Heizung noch Kühlung aktiv sind; einstellbar bei 193 HC Hesitation.
Abbildungen und Diagramme

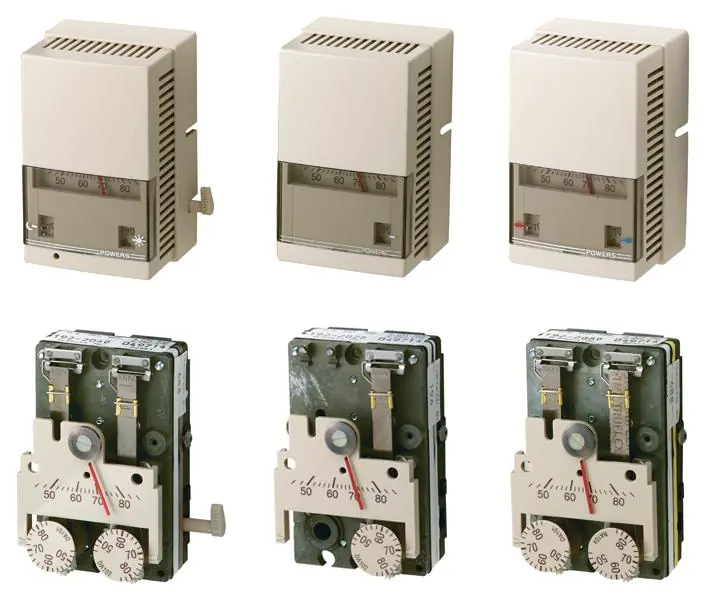

- Die Abbildungen zeigen die verschiedenen Gehäuseformen und internen Mechanismen der Thermostatserien.
- Das Retroline-Kit enthält alle notwendigen Komponenten für die Installation, einschließlich Abdeckung und Werkzeug.
Modellkompatibilität
- 192 Kunststoffabdeckungen sind in Wüstenbeige und Weiß erhältlich.
- 192 Metallabdeckungen sind nur in Wüstenbeige erhältlich.
- Die 188 Serie ist auf Anwendungen bei Umgebungstemperaturen begrenzt.
