Installationsanleitung für Siemens Outside Air Sensor 100K Ohm Thermistor

Erfahren Sie, wie Sie den Siemens Outside Air Sensor 100K Ohm Thermistor korrekt installieren. Diese Anleitung enthält detaillierte Schritte für die Montageoptionen A und B, Verdrahtungspläne und wichtige Standortanforderungen für eine...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Der Siemens Outside Air Sensor ist ein 100K Ohm Thermistor, der als Eingang für die Temperaturregelung an einem Controller dient. Die Installation erfordert eine sorgfältige Standortwahl, um genaue Messwerte zu gewährleisten. Der Sensor sollte idealerweise an der Nordseite eines Gebäudes im Schatten montiert werden, geschützt vor direktem Sonnenlicht, Zugluft und Abgasen.

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn sicher, dass die Verkabelung gemäß den nationalen und lokalen elektrischen Vorschriften (NEC) erfolgt. Die erwartete Installationszeit beträgt etwa zwei Stunden. Benötigte Werkzeuge:

  • Schraubendreher (Kreuzschlitz und Schlitz)
  • Abisolierzange
  • Bohrmaschine mit passenden Bohrern

Montageoptionen

Die Wahl der Montageoption hängt vom Abstand zwischen der Anschlussdose und dem Kabelauslass ab:

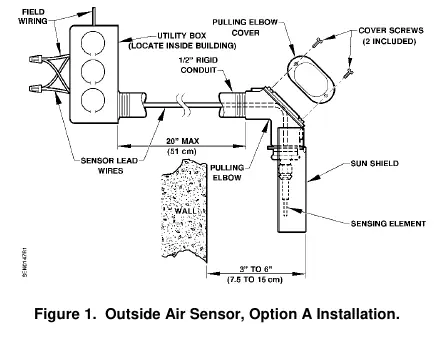

Abbildung 1: Montage für Option A
Abbildung 1: Montage für Option A

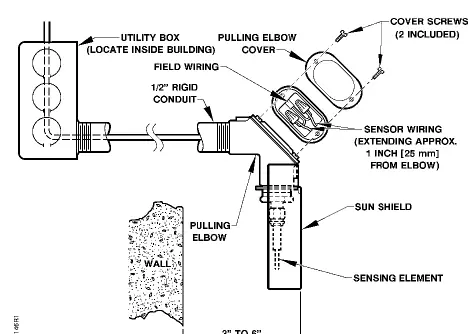

Abbildung 2: Montage für Option B
Abbildung 2: Montage für Option B
  • Option A: Wenn der Abstand weniger als 56 cm (22 Zoll) beträgt. Der Sensor wird direkt auf das starre Rohr montiert.
  • Option B: Wenn der Abstand mehr als 56 cm (22 Zoll) beträgt. Hierbei wird der Anschlusswinkel entfernt und der Sensor entsprechend angepasst.

In beiden Fällen muss der Sensor 7,5 bis 15 cm (3 bis 6 Zoll) von der Wand entfernt positioniert werden. Achten Sie darauf, den Sensor so zu drehen, dass der Schutzschild nach unten zeigt, um das Sensorelement vor direkter Sonneneinstrahlung zu schützen.

Verdrahtung

Vor der Installation eines Ersatzsensors muss die positive Signalleitung (+) am Controller-Anschlussblock getrennt werden. Verbinden Sie die Sensorleitungen gemäß dem beiliegenden Verdrahtungsplan. Beachten Sie, dass einige Siemens-Controller eine Abschirmungsterminierung erfordern.

Abbildung 3: Verdrahtungsplan
Abbildung 3: Verdrahtungsplan

Herstellerinformationen

Siemens AG

Markenprofil

Praktische Hilfe

Typische Probleme

Sensor zeigt ungenaue oder schwankende Werte

Überprüfen Sie, ob der Sensor direktem Sonnenlicht, Zugluft oder Abgasen ausgesetzt ist. Der Sensor muss im Schatten montiert sein.

Unsicherheit bei der Montageoption (A oder B)

Messen Sie den Abstand zwischen der Anschlussdose und dem Kabelauslass. Bei unter 56 cm wählen Sie Option A, bei über 56 cm Option B.

Vor der Verwendung

  • Installationsort auf der Nordseite des Gebäudes wählen.
  • Schutz vor direktem Sonnenlicht und Zugluft sicherstellen.
  • Abstand zur Wand von 7,5 bis 15 cm einhalten.
  • Spannungsversorgung am Controller vor dem Anschluss trennen.
  • Prüfen, ob die Verkabelung den NEC-Vorschriften entspricht.

Technische Daten in der Praxis

Temperaturbereich
Der Sensor arbeitet in einem Bereich von 0°F bis 120°F (-18°C bis 49°C).

Abbildungen und Diagramme

  • Abbildung 1 zeigt die Montage für Option A mit direktem Anschluss an das starre Rohr.
  • Abbildung 2 zeigt die Montage für Option B bei größerem Abstand.
  • Abbildung 3 stellt das Verdrahtungsschema dar, inklusive Signal- und Abschirmungsanschlüssen.

Modellkompatibilität

  • Kompatibel mit Siemens Building Technologies Controllern.
  • Einige Controller erfordern eine spezifische Abschirmungsterminierung.
