Installations- und Betriebsanleitung für Grundfos CR, CRI, CRN Pumpen

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für die sichere Installation, Inbetriebnahme und Wartung der Grundfos CR, CRI und CRN Kreiselpumpen (0,37 - 75 kW). Lesen Sie dieses Dokument vor der Installation sorgfältig durch und beachten Sie die örtlichen Vorschriften.

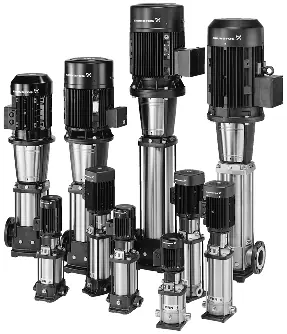

Produktbeschreibung

Die Grundfos CR, CRI und CRN Pumpen sind mehrstufige Kreiselpumpen, die für eine Vielzahl von Anwendungen wie Flüssigkeitstransfer, Zirkulation und Druckerhöhung von kalten oder heißen sauberen Flüssigkeiten konzipiert sind. CRN-Pumpen bestehen aus hochwertigem Edelstahl und sind für Systeme geeignet, bei denen alle medienberührten Teile aus Edelstahl bestehen müssen.

Installation

Die Pumpe muss auf einem horizontalen, ebenen und soliden Fundament mit Schrauben durch die Löcher in der Grundplatte befestigt werden. Achten Sie auf eine ausreichende Versorgung mit kühler Luft für den Motorlüfter. Bei Installationen auf Schiffen oder in erdbebengefährdeten Gebieten wird eine zusätzliche Stütze empfohlen.

• Fundament: Die Pumpe sollte auf einem Betonfundament installiert werden, das schwer genug ist, um Vibrationen zu absorbieren.
• Rohrleitungen: Installieren Sie die Rohre so, dass keine Lufteinschlüsse entstehen. Verwenden Sie bei Bedarf Kompensatoren, um Geräusche zu minimieren.
• Ventile: Installieren Sie Absperrventile auf beiden Seiten der Pumpe, um Wartungsarbeiten zu erleichtern.

Elektrischer Anschluss

Der elektrische Anschluss muss von einer autorisierten Elektrofachkraft gemäß den örtlichen Vorschriften durchgeführt werden. Stellen Sie sicher, dass die Betriebsspannung und Frequenz mit dem Typenschild des Motors übereinstimmen. Schließen Sie die Pumpe an einen externen Hauptschalter und einen Motorschutzschalter an.

Inbetriebnahme

Füllen Sie die Pumpe vor dem Start mit Flüssigkeit und entlüften Sie diese. Öffnen Sie bei den Modellen CR, CRI, CRN 1s bis 5 während der Inbetriebnahme das Bypass-Ventil, um den Füllvorgang zu erleichtern. Schließen Sie das Bypass-Ventil wieder, sobald der Betrieb stabil ist.

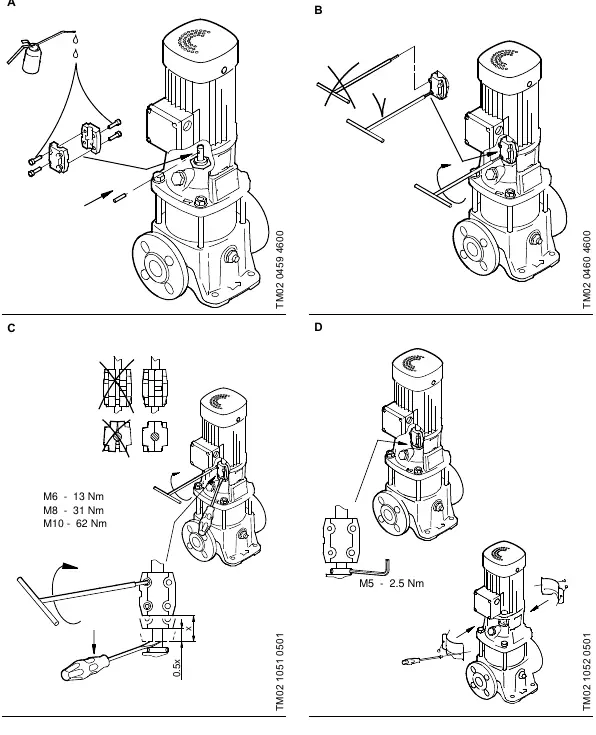

Wartung und Service

Die Pumpenlager und die Wellenabdichtung sind wartungsfrei. Motoren mit Schmiernippeln müssen regelmäßig mit einem hochtemperaturbeständigen Lithiumfett geschmiert werden. Bei saisonalem Betrieb (länger als 6 Monate Stillstand) wird empfohlen, den Motor bei der Außerbetriebnahme zu schmieren.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung, Sicherungen und den Motorschutzschalter. Wenn die Pumpe kein Wasser fördert, prüfen Sie die Einlassleitung auf Blockaden oder Lufteintritt. Bei Geräuschen prüfen Sie die Einlassbedingungen (Kavitation) oder die Ausrichtung der Pumpenwelle.

Technische Daten und Entsorgung

Die maximal zulässige Betriebstemperatur und der Druck hängen vom Pumpentyp und der Wellenabdichtung ab. Entsorgen Sie das Produkt oder Teile davon umweltgerecht über öffentliche oder private Abfallsammeldienste.
