Installationsanleitung für Secop NLV Kompressor-Controller 105N4100
Diese Anleitung bietet technische Informationen zur Installation und zum Anschluss des Secop NLV Kompressor-Controllers 105N4100. Sie enthält detaillierte Schaltpläne, Anforderungen an die Luftzirkulation sowie wichtige Sicherheitshinweise...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Anschlussrichtlinien für den Secop NLV Kompressor-Controller 105N4100. Die Einhaltung der elektrischen Anschlussvorgaben sowie der Anforderungen an die Kühlung ist für den sicheren Betrieb zwingend erforderlich.
Elektrischer Anschluss
Der Controller unterstützt verschiedene Eingänge und Schnittstellen. Die Verkabelung muss gemäß dem Schaltplan erfolgen:
- Mains: 115 V, 50/60 Hz (L, N, Earth/PE).
- Schnittstellen: Unterstützt AEO-Modus, Dual Wire Interface (DWI), Thermostat, Defrost und Frequenzsignal.
- Anschlüsse: Verwenden Sie die spezifizierten JST VH-Stecker und Flachstecker (6,3 x 0,8 mm).
Luftzirkulation

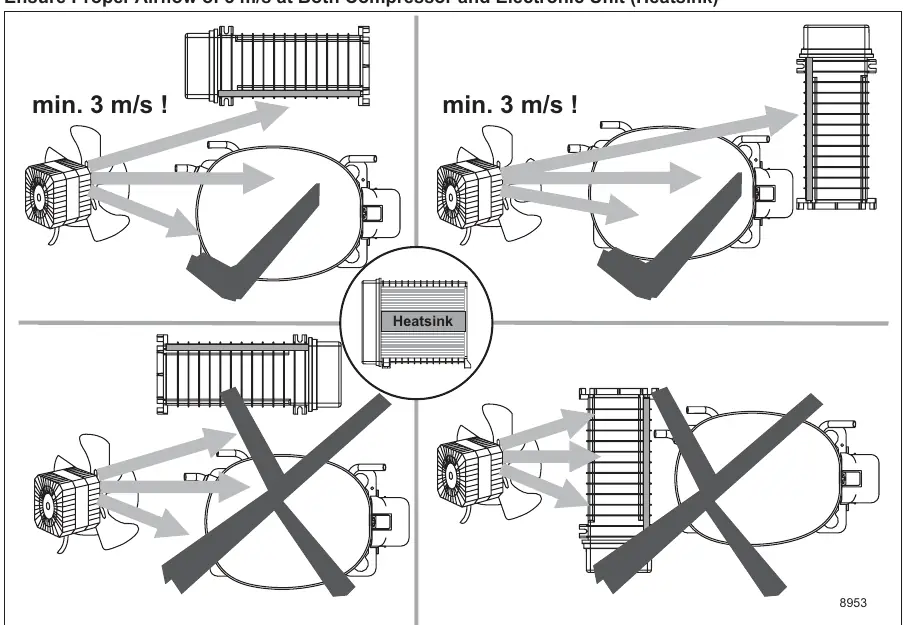

Eine ausreichende Kühlung ist für die Lebensdauer des Systems entscheidend. Es muss ein Luftstrom von mindestens 3 m/s sowohl über den Kompressor als auch über die elektronische Einheit (Kühlkörper/Heatsink) sichergestellt werden.
Wartung und Sicherheit

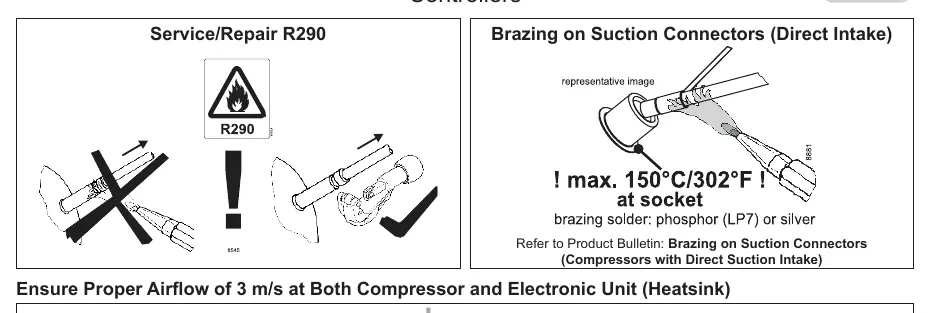

Bei Wartungsarbeiten am Kältemittelkreislauf (R290) sind strenge Sicherheitsvorschriften zu beachten. Beim Löten an den Sauganschlüssen (Direct Intake) darf die Temperatur an der Muffe 150 °C (302 °F) nicht überschreiten. Verwenden Sie ausschließlich Phosphor- oder Silberlot.
Technische Daten
- Versorgungsspannung: 115 V (± 10 %)
- Frequenz: 50/60 Hz
- Max. Eingangsleistung: 1000 W
- Betriebsbedingungen: +5 °C bis 43 °C, Luftfeuchtigkeit < 90 % rH (nicht kondensierend)
- Lagerbedingungen: -25 °C bis 70 °C, Luftfeuchtigkeit < 90 % rH (nicht kondensierend)
Praktische Hilfe
Typische Probleme
Überhitzung des Controllers oder Kompressors
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s sowohl am Kompressor als auch am Kühlkörper (Heatsink) gewährleistet ist.
Beschädigung beim Löten an Sauganschlüssen
Die Temperatur an der Muffe darf 150°C/302°F nicht überschreiten. Verwenden Sie Phosphor- oder Silberlot.
Vor der Verwendung
- Überprüfen Sie die Versorgungsspannung (115 V ± 10%).
- Stellen Sie sicher, dass die Verkabelung gemäß Schaltplan korrekt ausgeführt ist.
- Prüfen Sie, ob die Umgebungstemperatur zwischen +5 °C und 43 °C liegt.
- Stellen Sie sicher, dass der Luftstrom von 3 m/s für die Kühlung vorhanden ist.
Technische Daten in der Praxis
- Versorgungsspannung
- 115 V (± 10%) bei 50/60 Hz.
- Max. Eingangsleistung
- 1000 W.
Abbildungen und Diagramme

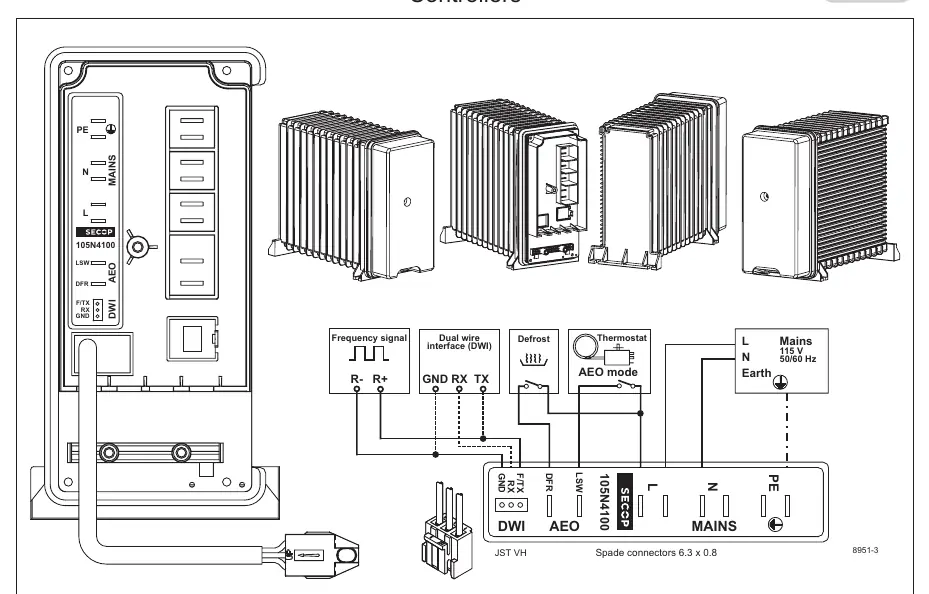

- Der Schaltplan zeigt die Belegung der Anschlüsse für Mains, AEO, DWI, Thermostat, Defrost und Frequenzsignal.
- Die Luftstromdiagramme zeigen die korrekte Anordnung der Lüfter zur Kühlung von Kompressor und Kühlkörper.
Modellkompatibilität
- Nur für 115V 50/60Hz Systeme geeignet.
- Geeignet für R290 Kältemittelsysteme unter Beachtung der Sicherheitshinweise.
