Bedienungsanleitung für Secop DLV Kompressor-Controller 105N446x
Schnellstartanleitung und technisches Handbuch für den Secop DLV Kompressor-Controller 105N446x. Enthält Schaltpläne, Betriebsbedingungen und Sicherheitshinweise für Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Anschlussanweisungen für die Secop DLV Kompressor-Controller der Serie 105N446x. Es ist für den Betrieb an 100-127V Netzen ausgelegt. Beachten Sie zwingend die Sicherheitsvorgaben bei Reparaturen an Systemen mit Kältemittel R290 sowie die Anforderungen an die Luftzufuhr.
Anschluss und Verkabelung
Der Controller verfügt über verschiedene Anschlüsse für den Betrieb des Kompressors. Die Verkabelung muss gemäß dem Schaltplan erfolgen:
- Mains: Anschluss für die Stromversorgung (115V AC).
- Thermostat: Anschluss für die Temperaturregelung.
- Defrost: Anschluss für die Abtaufunktion.
- Frequency/DWI mode: Anschluss für Frequenzsignale oder DWI-Steuerung.
- Serial communication: Anschluss für die serielle Kommunikation.
- Comp: Anschluss für den DLV-Kompressor.
Achten Sie auf die korrekte Belegung der Flachstecker (6,3 mm / 1/4 Zoll) gemäß dem Diagramm.
Betriebsbedingungen
Um einen sicheren und effizienten Betrieb zu gewährleisten, müssen folgende Umgebungsbedingungen eingehalten werden:
- Betriebstemperatur: +5 °C bis +43 °C.
- Luftfeuchtigkeit: < 90 % rH (nicht kondensierend).
- Versorgungsspannung: 100-127 V (± 10 %).
- Frequenz: 50/60 Hz.
- Leistungsaufnahme: 450 W.
- Luftstrom: Mindestens 3 m/s für die Kühlung des Controllers.
Wartung und Reparatur
Bei Arbeiten an Systemen mit dem Kältemittel R290 ist äußerste Vorsicht geboten. Bei Lötarbeiten an den Sauganschlüssen (Direct Intake) darf die Temperatur am Anschluss maximal 150 °C (302 °F) betragen. Verwenden Sie Phosphor- oder Silberlot. Weitere Informationen finden Sie im Produktbulletin zu Lötarbeiten an Sauganschlüssen.
Praktische Hilfe
Typische Probleme
Überhitzung des Controllers
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s vorhanden ist.
Beschädigung durch Löten
Die Temperatur am Sauganschluss darf 150 °C nicht überschreiten.
Vor der Verwendung
- Spannungsversorgung auf 100-127 V prüfen.
- Sicherstellen, dass die Umgebungstemperatur zwischen 5 °C und 43 °C liegt.
- Luftzufuhr von mindestens 3 m/s gewährleisten.
- Verkabelung gemäß Schaltplan (Mains, Thermostat, Defrost, etc.) prüfen.
Technische Daten in der Praxis
- Betriebsspannung
- 100-127 V (± 10 %) für den Betrieb erforderlich.
- Leistungsaufnahme
- Maximal 450 W.
Abbildungen und Diagramme

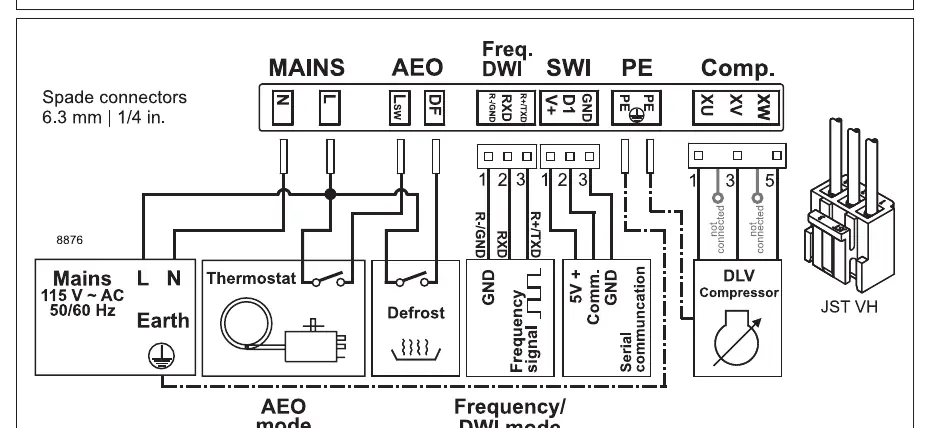

- Der Schaltplan zeigt die Belegung der Anschlüsse für Netzstrom, Thermostat, Abtauung, Frequenzsignale und serielle Kommunikation.

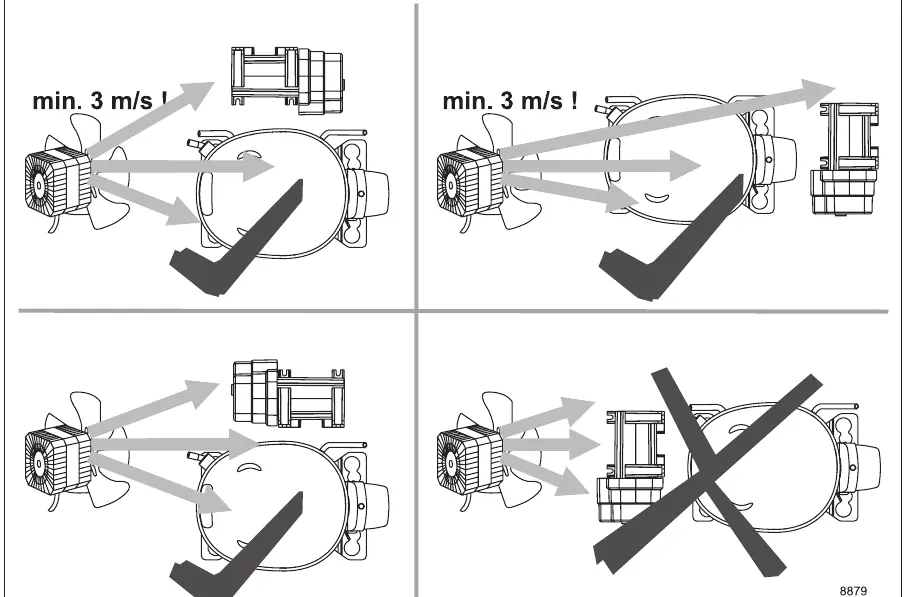

- Die Abbildungen zeigen die korrekte Ausrichtung des Luftstroms für die Kühlung.
Modellkompatibilität
- Geeignet für DLV Kompressoren der Serie 105N446x.
