Installationsanleitung für Secop NLV Kompressor-Steuerungen 105N4962, 105N4966, 105N4972
Detaillierte Installations- und Wartungsanleitung für Secop NLV Kompressor-Steuerungen. Enthält Schaltpläne, Anschlussbelegungen für RAST-Steckverbinder, Anforderungen an die Luftzirkulation sowie wichtige Sicherheitshinweise für Wartung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Anweisungen für die Installation und Wartung der Secop NLV Kompressor-Steuerungen (Modelle 105N4962, 105N4966, 105N4972). Es ist zwingend erforderlich, elektrische Geräte von Öl, Chemikalien und Wasser fernzuhalten, um Fehlfunktionen oder Gefahren zu vermeiden.
Elektrische Anschlüsse
Die Steuerung unterstützt verschiedene Anschlussmöglichkeiten über RAST 5, RAST 2.5 und Flachsteckverbinder (6,3 x 0,8). Die Verdrahtung umfasst:
- Netzanschluss: 100-240 V, 50/60 Hz (L, N, Erde).
- Steuerungsanschlüsse: Thermostat, Abtauung (Defrost), Kondensatorlüfter.
- Kommunikationsprotokolle: Unterstützung für Modbus, Single Wire Interface (SWI) und Dual Wire Interface (DWI).
Beachten Sie bei der Verkabelung die spezifischen Pin-Belegungen für V+, DI, GND, RX und FRQ-TX, wie im Schaltplan dargestellt.
Wartung und Reparatur
Bei Servicearbeiten an Systemen mit dem Kältemittel R290 sind besondere Sicherheitsvorkehrungen zu treffen. Beim Löten an Sauganschlüssen (Direct Intake) darf die Temperatur am Anschlussstutzen maximal 150 °C (302 °F) betragen. Verwenden Sie Phosphor- oder Silberlot.
Betriebsbedingungen
Für einen ordnungsgemäßen Betrieb müssen folgende Umgebungsbedingungen eingehalten werden:

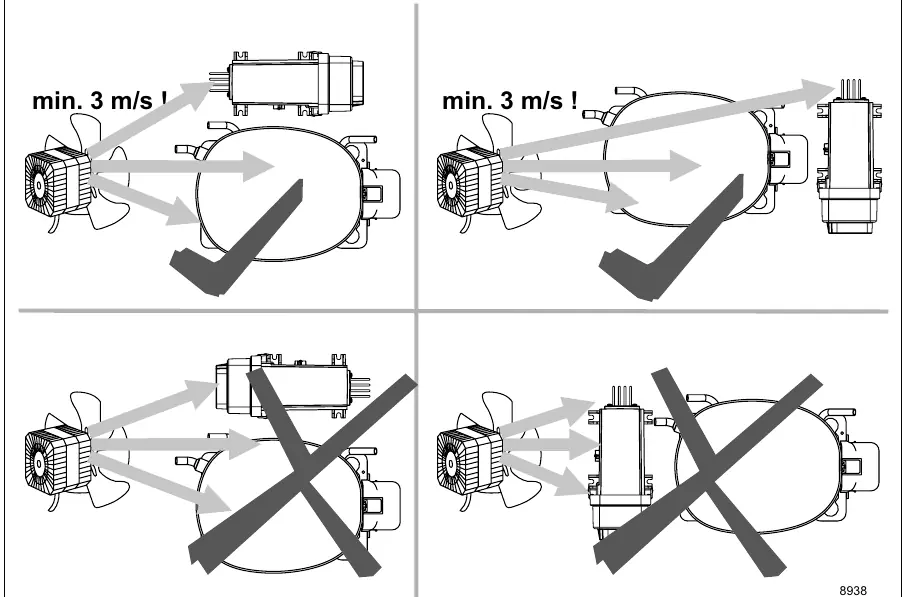

- Luftstrom: Mindestens 3 m/s zur Kühlung.
- Betriebstemperatur: +5 °C bis +43 °C.
- Lagertemperatur: -25 °C bis +70 °C.
- Luftfeuchtigkeit: Unter 90 % relative Feuchte, nicht kondensierend.
Technische Daten
- Versorgungsspannung: 100-240 V (± 10 %).
- Frequenz: 50/60 Hz.
- Maximale Leistungsaufnahme: 1000 W.
Praktische Hilfe
Typische Probleme
Überhitzung beim Löten
Die Temperatur am Sauganschluss darf 150 °C nicht überschreiten. Verwenden Sie geeignetes Lot (Phosphor oder Silber).
Unzureichende Kühlung
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s über den Kompressor gewährleistet ist.
Vor der Verwendung
- Prüfen Sie, ob die Versorgungsspannung im Bereich 100-240 V liegt.
- Stellen Sie sicher, dass das Gerät frei von Öl, Chemikalien und Wasser ist.
- Überprüfen Sie die korrekte Ausrichtung des Luftstroms (min. 3 m/s).
- Kontrollieren Sie die Steckverbindungen (RAST 5, RAST 2.5) auf festen Sitz.
Technische Daten in der Praxis
- Versorgungsspannung
- 100-240 V (± 10 %) bei 50/60 Hz.
- Max. Leistungsaufnahme
- 1000 W.
- Betriebstemperatur
- Zulässiger Bereich von +5 °C bis +43 °C.
Abbildungen und Diagramme

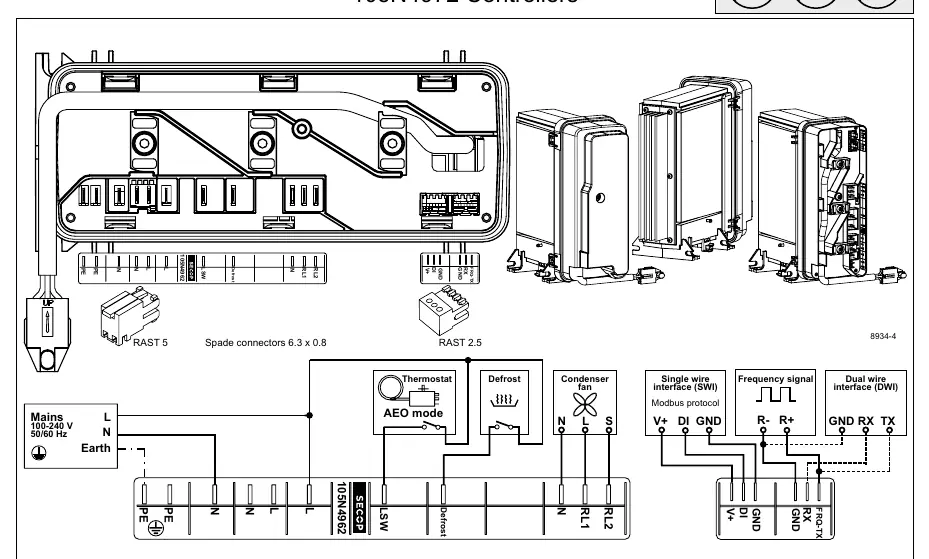

- Der Schaltplan zeigt die Belegung für Netzanschluss, Thermostat, Abtauung und Lüfter.
- Detaillierte Darstellung der Kommunikationsschnittstellen (Modbus, SWI, DWI) mit den entsprechenden Pins.
Modellkompatibilität
- Gilt für NLV Kompressor-Steuerungen 105N4962, 105N4966 und 105N4972.
