Bedienungsanleitung für Secop NLV Kompressor-Controller
Schnelle Anleitung zur Installation und Verkabelung der Secop NLV Kompressor-Controller. Erfahren Sie mehr über Anschlusspläne, Betriebsbedingungen und wichtige Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Verkabelungshinweise für die Secop NLV Kompressor-Controller. Es ist für Fachpersonal bestimmt, das mit der Installation von Kältekomponenten vertraut ist. Die Anleitung deckt verschiedene Modelle ab, darunter die Serien 105N496x, 105N491x und 105N486x. Achten Sie besonders auf die Anforderungen an den Luftstrom und die Sicherheitshinweise bei Lötarbeiten.

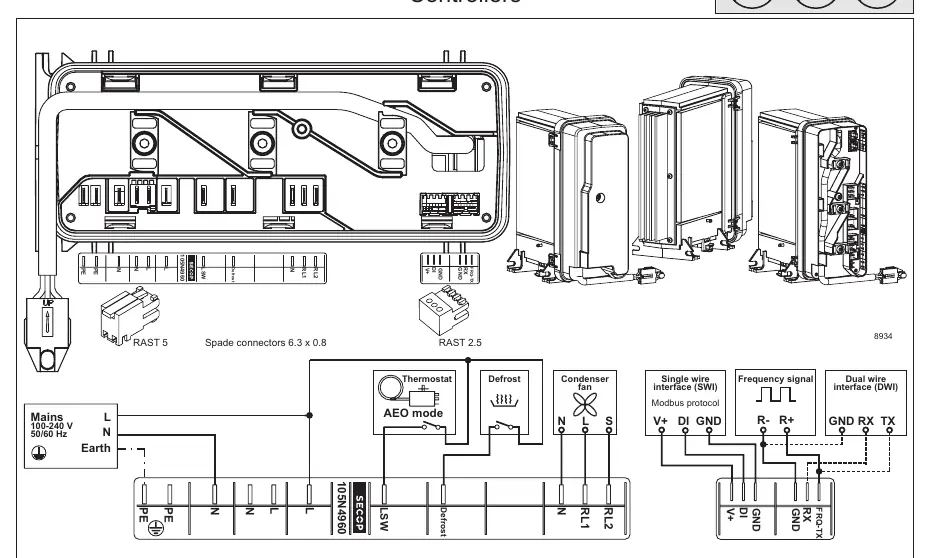

Elektrische Anschlüsse
Die Controller verfügen über verschiedene Schnittstellen für den Betrieb. Die Verkabelung muss gemäß den bereitgestellten Schaltplänen erfolgen:
- Netzanschluss: 100-240 V oder 220-240 V (je nach Modell) bei 50/60 Hz.
- Schnittstellen: Unterstützt werden unter anderem Thermostat, Defrost, Kondensatorlüfter, Modbus-Protokoll, Single Wire Interface (SWI) und Dual Wire Interface (DWI).
- Anschlusstypen: Die Geräte nutzen RAST 5, RAST 2.5 und 6.3 x 0.8 Flachstecker.
Stellen Sie sicher, dass alle Verbindungen fest sitzen und den lokalen elektrischen Vorschriften entsprechen.
Betriebsbedingungen
Um einen sicheren und effizienten Betrieb zu gewährleisten, müssen folgende Umgebungsbedingungen eingehalten werden:
- Betriebstemperatur: +5 °C bis +43 °C.
- Luftfeuchtigkeit: < 90 % relative Luftfeuchtigkeit (nicht kondensierend).

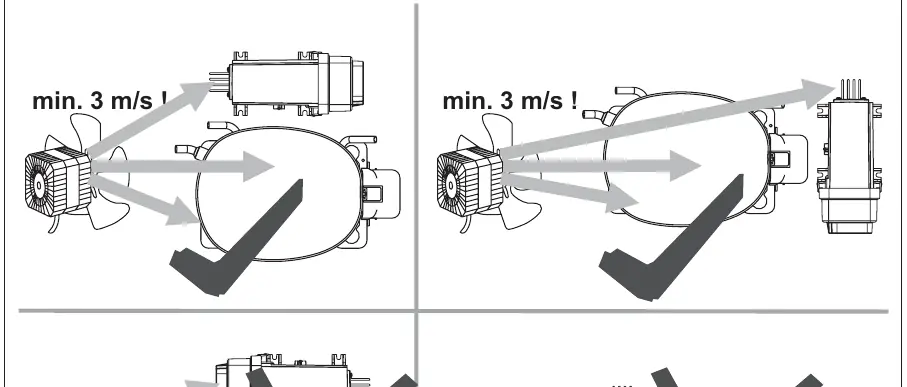

- Luftstrom: Ein Mindestluftstrom von 3 m/s ist für die Kühlung erforderlich.
- Lagertemperatur: -25 °C bis +70 °C.
Wartung und Sicherheit

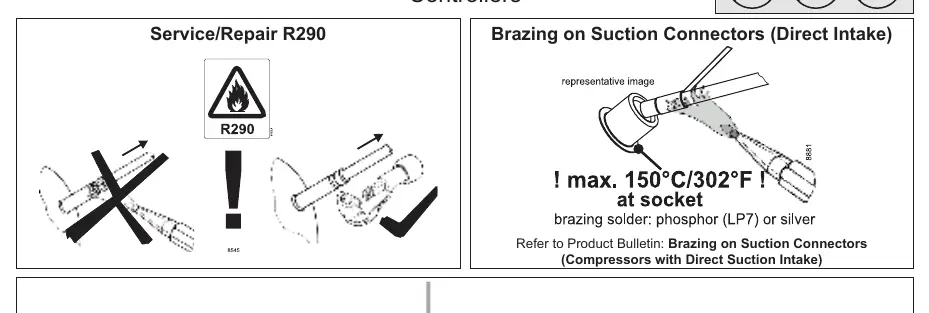

Bei der Wartung und Reparatur von Systemen mit R290-Kältemittel ist äußerste Vorsicht geboten. Halten Sie elektrische Geräte frei von Öl, Chemikalien und Wasser.
- Lötarbeiten: Beim Löten an Sauganschlüssen darf die Temperatur am Anschluss maximal 150 °C (302 °F) betragen. Verwenden Sie Phosphor- (LP7) oder Silberlot.
- Sicherheit: Beachten Sie die spezifischen Produktbulletins für Lötarbeiten an Kompressoren mit direktem Sauganschluss.
Praktische Hilfe
Typische Probleme
Überhitzung des Controllers
Stellen Sie sicher, dass ein ausreichender Luftstrom von mindestens 3 m/s vorhanden ist.
Beschädigung beim Löten
Die Temperatur am Sauganschluss darf 150 °C (302 °F) nicht überschreiten.
Vor der Verwendung
- Überprüfen Sie die Versorgungsspannung (100-240 V oder 220-240 V je nach Modell).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen +5 °C und +43 °C liegt.
- Prüfen Sie, ob die Luftfeuchtigkeit unter 90 % liegt.
- Verifizieren Sie die Verkabelung anhand des spezifischen Schaltplans für Ihr Modell.
- Stellen Sie sicher, dass der erforderliche Luftstrom von 3 m/s gewährleistet ist.
Technische Daten in der Praxis
- Versorgungsspannung
- 100-240 V (± 10 %) oder 220-240 V (± 10 %) je nach Modell.
- Max. Eingangsleistung
- 1000 W.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Belegung der RAST-Stecker und Flachstecker für Netz, Thermostat, Defrost und Lüfter.
- Die Pfeildiagramme veranschaulichen die korrekte Ausrichtung des Luftstroms für eine effektive Kühlung.
Modellkompatibilität
- Die Anleitung gilt für die Serien 105N4960, 105N4964, 105N4962, 105N4966, 105N4972, 105N491x und 105N486x.
