Bedienungsanleitung für Secop 105N46xx Serien-Controller
Schnelle Anleitung für den Secop 105N46xx Serien-Controller. Erfahren Sie alles über den elektrischen Anschluss, die Pinbelegung, notwendige Kühlbedingungen und Sicherheitshinweise für die Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationshinweise für die Secop 105N46xx Serien-Controller. Die Einhaltung der elektrischen Anschlusspläne und der Kühlungsanforderungen ist für den sicheren Betrieb zwingend erforderlich. Besondere Vorsicht ist bei Systemen mit R290-Kältemittel geboten.
Elektrischer Anschluss und Pinbelegung
Der Controller verfügt über spezifische Anschlüsse für Netzspannung, Relais (RL 1-5), Sensoren (S3-S6), digitale Eingänge (DI) und Display. Die Verkabelung muss exakt nach dem Schaltplan erfolgen:
- Mains (Netz): Rot
- RL 1: Blau
- RL 2: Gelb
- RL 3: Schwarz
- RL 4: Grau
- RL 5: Grün
- S3: Rot
- S4: Blau
- S5: Gelb
- S6: Schwarz
- DI: Grau
- Display: Grün
Stellen Sie sicher, dass die Stromversorgung vor Wartungsarbeiten unterbrochen wird.
Installation und Kühlung
Für einen zuverlässigen Betrieb des Controllers ist eine ausreichende Kühlung unerlässlich. Es muss ein konstanter Luftstrom von mindestens 3 m/s über den Controller gewährleistet sein, um Überhitzung zu vermeiden.
Sicherheitshinweise für Wartung und R290
Bei Wartungs- oder Reparaturarbeiten an Systemen, die das Kältemittel R290 verwenden, ist äußerste Vorsicht geboten. R290 ist brennbar. Verwenden Sie keine Werkzeuge oder Methoden, die Funken oder Hitze erzeugen könnten, die das Kältemittel entzünden könnten.
Technische Daten
- Versorgungsspannung: 230 V (+15 % / - 20 %)
- Frequenz: 50/60 Hz
- Leistungsaufnahme: 1000 W bei 230 V
- Betriebstemperatur: -10 °C bis 43 °C (Standard); 105N4630: +5 °C bis 43 °C
- Lagertemperatur: -20 °C bis 70 °C
- Luftfeuchtigkeit:< 90 % rH (nicht kondensierend)
Praktische Hilfe
Typische Probleme
Überhitzung des Controllers
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s über das Gerät geleitet wird.
Gefahr bei R290-Kältemittel
Vermeiden Sie bei Wartungsarbeiten jegliche Zündquellen. R290 ist brennbar.
Vor der Verwendung
- Prüfen Sie die Versorgungsspannung (230V +15% / -20%).
- Stellen Sie sicher, dass die Verkabelung gemäß dem Schaltplan erfolgt.
- Überprüfen Sie die korrekte Farbcodierung der Anschlüsse.
- Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt.
- Prüfen Sie, ob die Belüftung für den Controller ausreichend ist.
Technische Daten in der Praxis
- Versorgungsspannung
- 230 V (+15 % / - 20 %)
- Leistungsaufnahme
- 1000 W bei 230 V
- Betriebstemperatur
- -10 °C bis 43 °C (Standard), 105N4630: +5 °C bis 43 °C
Abbildungen und Diagramme

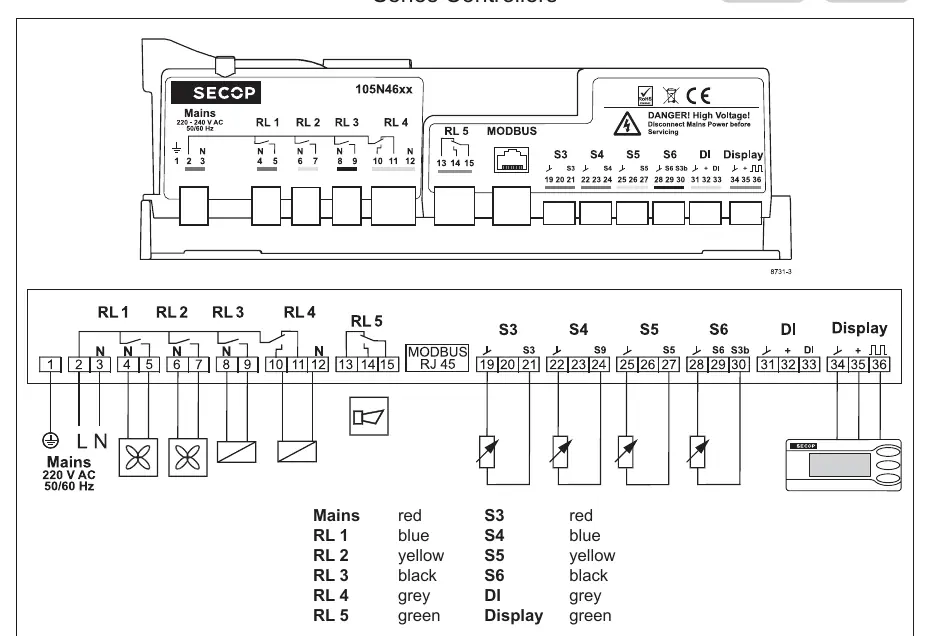

- Der Schaltplan zeigt die Pin-Belegung von 1 bis 36 für Netz, Relais, Sensoren und Display.
- Die Farbcodierungstabelle ordnet die Kabel den jeweiligen Anschlüssen zu.

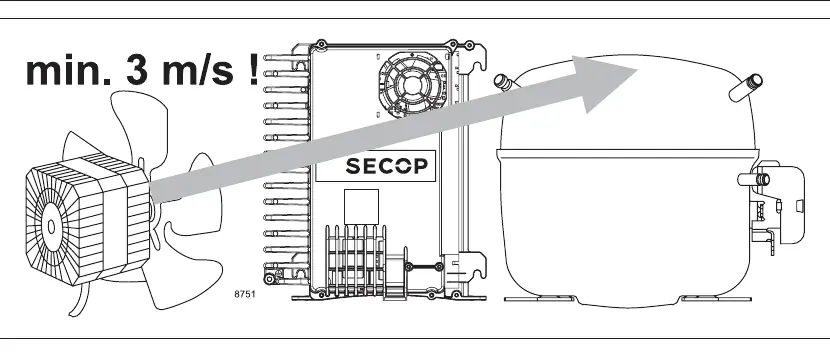

- Das Diagramm zeigt die korrekte Ausrichtung des Luftstroms über den Controller.
Modellkompatibilität
- Modell 105N4630 hat einen abweichenden Betriebstemperaturbereich (+5 °C bis 43 °C).
