Dieses Dokument enthält die technischen Spezifikationen, den Schaltplan und wichtige Sicherheitshinweise für die Secop 105N467x Kompressor-Steuerung. Es dient als Referenz für die korrekte Verkabelung und die Einhaltung der Betriebsbedingungen.

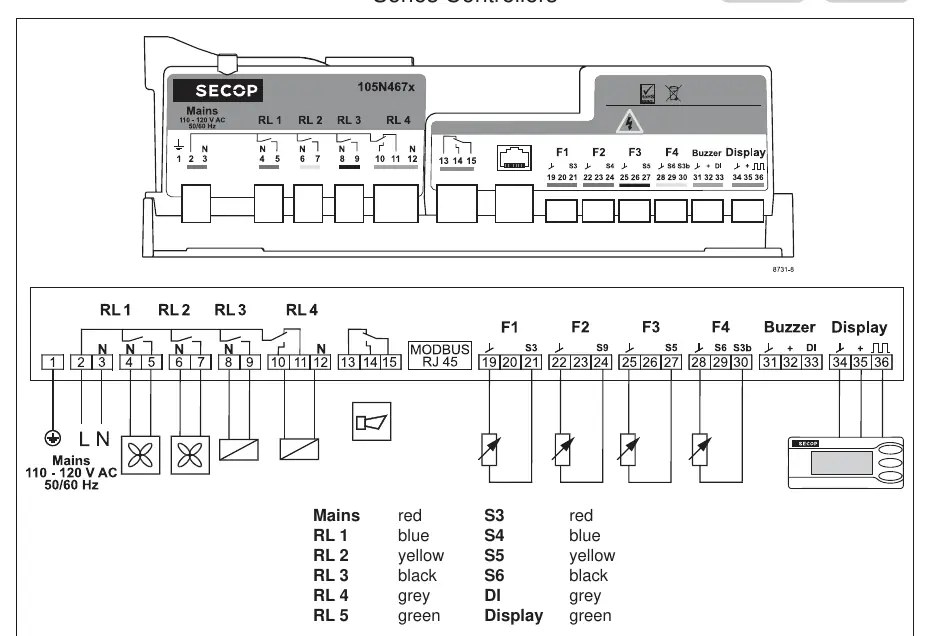

Verkabelung und Anschlüsse
Die Steuerung verfügt über spezifische Anschlüsse für die Stromversorgung (Mains), Relais (RL 1-5), Sensoren (S3-S6), digitale Eingänge (DI) und das Display. Beachten Sie unbedingt die Farbcodes für die Verkabelung:
- Mains: rot
- RL 1: blau
- RL 2: gelb
- RL 3: schwarz
- RL 4: grau
- RL 5: grün
- S3: rot
- S4: blau
- S5: gelb
- S6: schwarz
- DI: grau
- Display: grün
Installation und Betrieb
Bei der Installation und Wartung sind folgende Punkte zu beachten:

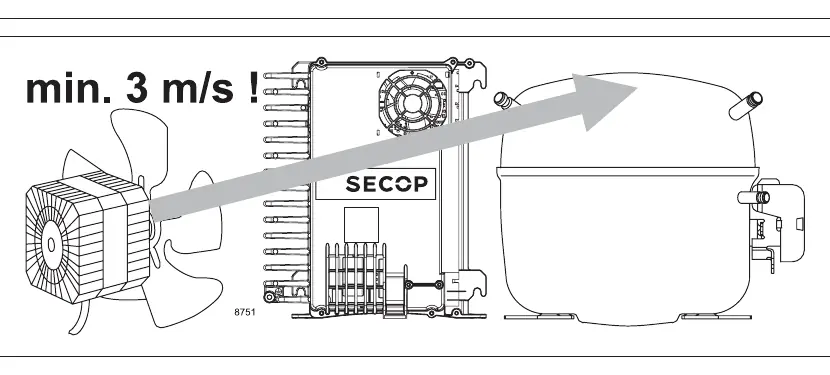

- Luftstrom: Für den ordnungsgemäßen Betrieb ist ein Luftstrom von mindestens 3 m/s erforderlich.
- Kältemittel R290: Bei Wartungs- und Reparaturarbeiten am Kältemittelkreislauf ist äußerste Vorsicht geboten. R290 ist brennbar. Vermeiden Sie offene Flammen oder Funkenbildung.
Technische Daten
Die Steuerung ist für folgende Betriebsbedingungen ausgelegt:
- Versorgungsspannung: 115 V (+15 % / - 20 %)
- Frequenz: 50/60 Hz
- Leistungsaufnahme: 1000 W bei 115 V
- Betriebstemperatur: -14 °F bis 109 °F
- Lagertemperatur: -4 °F bis 158 °F
- Luftfeuchtigkeit: < 90 % rH (nicht kondensierend)
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s vorhanden ist.
Überprüfen Sie den Anschlussplan auf Seite 1 und stellen Sie sicher, dass die Farbcodes (z.B. Mains=rot, RL1=blau) korrekt zugeordnet sind.
Vor der Verwendung
- Prüfen Sie die Versorgungsspannung (115 V, +15% / -20%).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -14 °F und 109 °F liegt.
- Überprüfen Sie die Luftfeuchtigkeit (< 90% rH, nicht kondensierend).
- Stellen Sie sicher, dass der Luftstrom am Kompressor mindestens 3 m/s beträgt.
