Bedienungsanleitung für Secop NLV Kompressor-Controller 105N496x Serie
Schnelle Hilfe zur Installation und Verkabelung der Secop NLV Kompressor-Controller 105N496x Serie. Erfahren Sie alles über Anschlusspläne, Schnittstellen, Luftstromanforderungen und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Anweisungen für die Installation und den Anschluss der Secop NLV Kompressor-Controller der Serie 105N496x. Es dient als Leitfaden für die korrekte elektrische Verkabelung, die Nutzung der verschiedenen Schnittstellen sowie die Einhaltung der Betriebsbedingungen.
Anschluss und Verkabelung

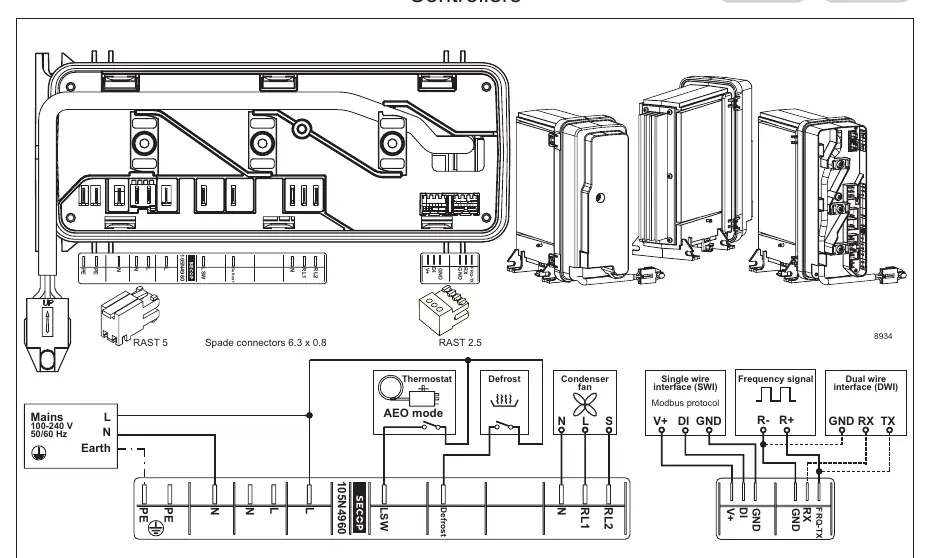

Der Controller unterstützt verschiedene Anschlusstypen wie RAST 5, RAST 2.5 und Flachstecker (6.3 x 0.8). Der Schaltplan zeigt die Verbindungen für:
- Netzanschluss (100-240 V, 50/60 Hz)
- Thermostat und Abtauung (Defrost)
- Kondensatorlüfter
- Kommunikationsschnittstellen
Schnittstellen
Das Gerät unterstützt diverse Kommunikationsprotokolle und Schnittstellen:
- Modbus-Protokoll
- Single Wire Interface (SWI)
- Dual Wire Interface (DWI)
- Frequenzsignal
Installation und Betrieb
Beachten Sie bei der Installation folgende Anforderungen:

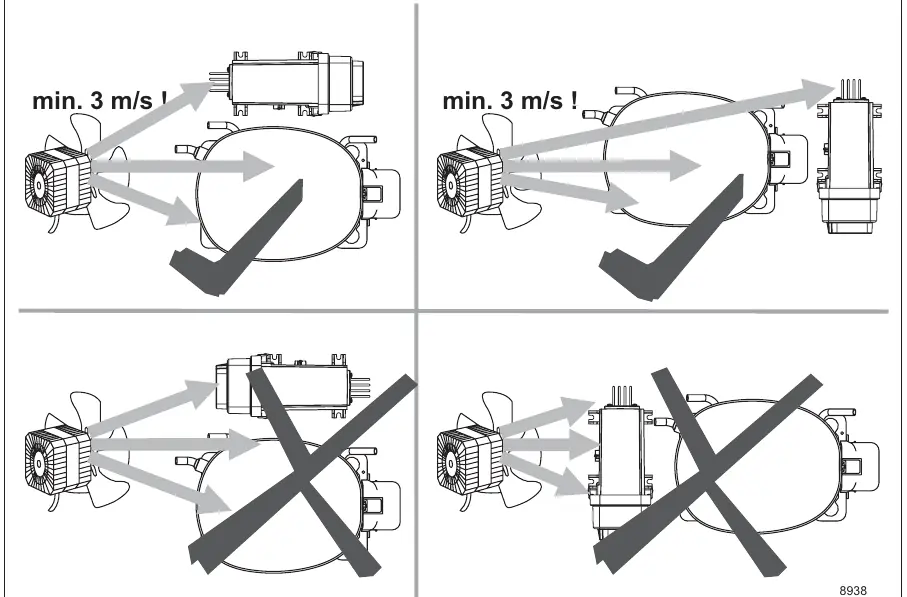

- Luftstrom: Ein minimaler Luftstrom von 3 m/s ist für den Betrieb erforderlich.
- R290 Service/Reparatur: Bei Arbeiten an Systemen mit Kältemittel R290 sind spezifische Sicherheitsvorkehrungen zu treffen.
- Lötarbeiten: Beim Löten an Sauganschlüssen (Direkteinlass) darf die Temperatur am Anschluss maximal 150°C (302°F) betragen. Verwenden Sie Phosphor- oder Silberlot.
Technische Daten
- Versorgungsspannung: 100-240 V (± 10 %)
- Frequenz: 50/60 Hz
- Maximale Leistungsaufnahme: 1000 W
- Betriebstemperatur: +5 °C bis +43 °C (Luftfeuchtigkeit < 90 % rH, nicht kondensierend)
- Lagertemperatur: -25 °C bis +70 °C
Praktische Hilfe
Typische Probleme
Die Temperatur am Anschluss darf 150°C (302°F) nicht überschreiten. Verwenden Sie geeignetes Phosphor- oder Silberlot.
Stellen Sie sicher, dass ein Luftstrom von mindestens 3 m/s am Kompressor gewährleistet ist.
Vor der Verwendung
- Prüfen Sie die Netzspannung (100-240V).
- Stellen Sie sicher, dass der Luftstrom am Kompressor mindestens 3 m/s beträgt.
- Wählen Sie die korrekte Schnittstelle (Modbus, SWI, DWI) gemäß Ihrem Systemaufbau.
- Überprüfen Sie die Verkabelung gemäß Schaltplan (RAST 5/2.5 Anschlüsse).
