Bedienungsanleitung für Secop Core Functions Controller 105N4120
Schnelle Anleitung für den Secop Core Functions Controller 105N4120. Erfahren Sie alles über Installation, Verkabelung, Geschwindigkeitssteuerung und technische Daten für NLV-CN Kompressoren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Betrieb und die Installation des Secop Core Functions Controllers 105N4120 für NLV-CN Kompressoren. Die Installation darf nur durch geschultes Personal erfolgen. Bei Arbeiten am System ist zu beachten, dass bei Verwendung von R290-Kältemittel die Rohre geschnitten werden müssen; verwenden Sie niemals einen Brenner zum Entfernen von hartgelöteten Rohren.
Installation
Für einen ordnungsgemäßen Betrieb sind folgende Installationsschritte erforderlich:

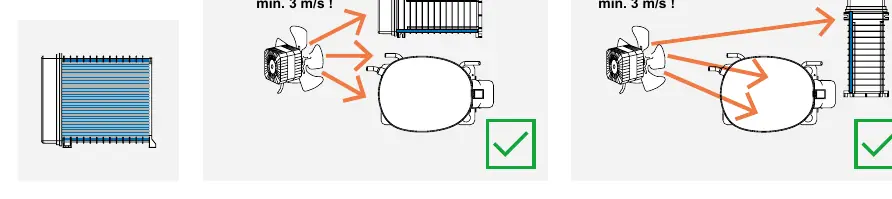

- Luftstrom: Ein Luftstrom von mindestens 3 m/s ist sowohl am Kompressor als auch an der Elektronikeinheit erforderlich. Der Luftstrom für die Elektronik muss direkt auf den Kühlkörper gerichtet sein.

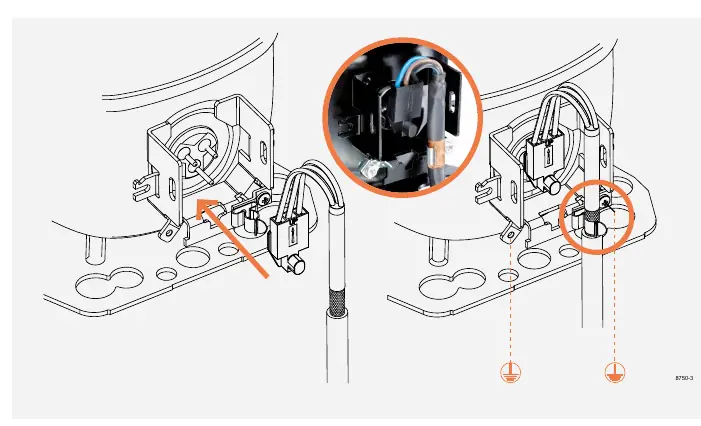

- Erdung: Kompressor und Controller müssen an den Schutzleiter (PE) angeschlossen werden, um elektrische Gefahren zu vermeiden. Alle PE-Leitungen sollten an einem Sternpunkt zusammengeführt werden, um Schleifenströme zu verhindern.
- Verkabelung: Signalleitungen müssen von Stromleitungen getrennt verlegt werden. Die maximale Kabellänge für Signale darf 3 Meter nicht überschreiten, um die elektromagnetische Verträglichkeit (EMI) nicht zu beeinträchtigen.
- Sicherheit: Entfernen Sie niemals die Abdeckung des Controllers, während das Gerät unter Spannung steht. Trennen Sie das Gerät vom Stromnetz und warten Sie 30 Sekunden, bevor Sie auf die Anschlüsse zugreifen.
Geschwindigkeitssteuerung
Der Controller unterstützt drei verschiedene Eingänge zur Geschwindigkeitssteuerung, wobei das System automatisch den aktiven Eingang erkennt:
- Frequenzsignal: Die Geschwindigkeit wird linear zwischen 66 Hz (2000 U/min) und 150 Hz (4500 U/min) gesteuert. Frequenzen zwischen 10-50 Hz führen zum Stopp des Kompressors.
- Thermostatischer Betrieb mit AEO (Adaptive Energy Optimization): Ideal für Anwendungen mit stabilen Bedingungen wie Gefriertruhen. Die Geschwindigkeit wird automatisch basierend auf der Laufzeit berechnet.
- DWI (Dual Wire Interface): Ein bidirektionales Kommunikationsprotokoll für den Datenaustausch mit dem Temperaturregler.

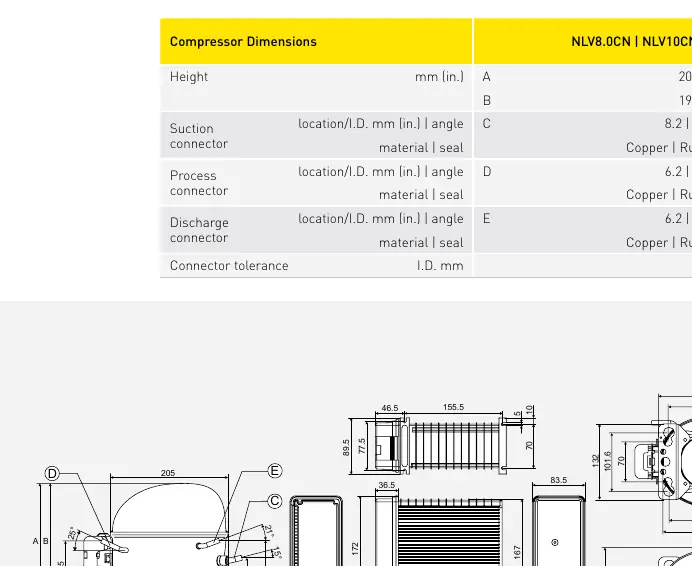

Technische Daten
Der Controller 105N4120 ist für eine Nennspannung von 220–240 V AC (50/60 Hz) ausgelegt. Die Schutzklasse beträgt IP31. Der zulässige Betriebstemperaturbereich liegt zwischen 0 °C und 50 °C.
Praktische Hilfe
Typische Probleme
EMI-Störungen
Stellen Sie sicher, dass die Signalleitungen nicht länger als 3 m sind und getrennt von Stromleitungen verlegt wurden.
Überhitzung der Elektronik
Prüfen Sie, ob ein Luftstrom von mindestens 3 m/s vorhanden ist und dieser direkt auf den Kühlkörper gerichtet ist.
Kompressor startet nicht
Überprüfen Sie die Spannungsversorgung (187V-264V AC) und stellen Sie sicher, dass der Schutzleiter korrekt angeschlossen ist.
Vor der Verwendung
- Spannungsversorgung prüfen (220–240 V AC).
- Schutzleiter (PE) am Kompressor und Controller anschließen.
- Signalleitungen von Stromleitungen getrennt verlegen.
- Kabel für Signale auf maximal 3 m Länge begrenzen.
- Sicherstellen, dass der Luftstrom für die Elektronik zum Kühlkörper gerichtet ist.
- Vor dem Öffnen der Abdeckung 30 Sekunden nach dem Trennen vom Stromnetz warten.
Abbildungen und Diagramme

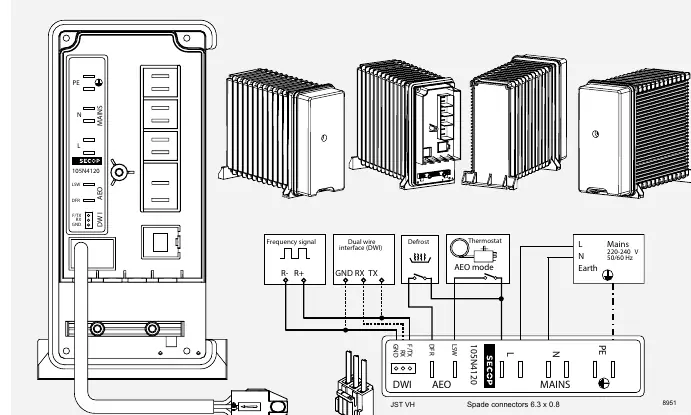

- Die Verkabelungsdiagramme zeigen den Anschluss von Netzspannung, Schutzleiter, Thermostat, Defrost-Relais und Frequenzsignal.
- Die Diagramme zur Geschwindigkeitssteuerung illustrieren das Verhältnis zwischen Frequenz (Hz) und Motordrehzahl (U/min).
Modellkompatibilität
- Geeignet für NLV-CN Kompressoren.
- AEO-Modus ist perfekt für Anwendungen mit stabilen Bedingungen wie Gefriertruhen oder Catering-Geräten.
