Montageanleitung für Secomp 19-Zoll-Serverschrank

Erfahren Sie, wie Sie Ihren Secomp 19-Zoll-Serverschrank korrekt montieren. Diese Anleitung enthält alle Schritte vom Zusammenbau des Rahmens bis zur Installation der Türen und Rückwand.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Secomp 19-Zoll-Serverschrank wird durch Verschrauben der Profilschienen, Seitenrahmen und Deckelplatten montiert. Die Rückwand erfordert je nach Modellgröße 4 oder 6 Schrauben. S. 1, 2

Wichtigste Schritte

  • Profilschienen an Seitenrahmen montieren S. 1
  • Seitenrahmen mit Boden- und Deckelplatte verbinden S. 2
  • Rückwand und Türschloss anbringen S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Rückwandschrauben (4U/6U) 4 Anzahl der Schrauben für die Rückwand bei kleinen Modellen S. 2
Rückwandschrauben (9U/12U/15U/18U) 6 Anzahl der Schrauben für die Rückwand bei großen Modellen S. 2

Wo es im PDF steht

  • Teileliste und Schritt 1 S. 1
  • Schritte 2-4 und Optionen S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritt 1: Montage der Profilschienen an den Seitenrahmen. Seite 1 Schritt 2: Verbindung der Seitenrahmen mit den Deckelplatten. Seite 2 Schritt 3: Montage des Türschlosses und der Rückwand. Seite 2 Schritt 4: Einsetzen der Türen und Montage von Rollen/Füßen. Seite 2

Wichtige Informationen zur Montage

Der Secomp 19-Zoll-Serverschrank wird als Bausatz geliefert. Die Montage erfordert die korrekte Verschraubung der Profilschienen, Seitenrahmen sowie der Boden- und Deckelplatten. Achten Sie besonders auf die unterschiedliche Anzahl der Schrauben für die Rückwand, da diese je nach Gehäusegröße (4U/6U vs. 9U/12U/15U/18U) variiert.

Lieferumfang

  • M5-Schrauben
  • Unteres Türscharnier
  • Schloss
  • Profilschienen (2x oder 4x)
  • Seitenrahmen (2x)
  • Oberer Deckel
  • Unterer Deckel
  • Seitenwände (2x)
  • Rückwand
  • Glastür

Montageschritte

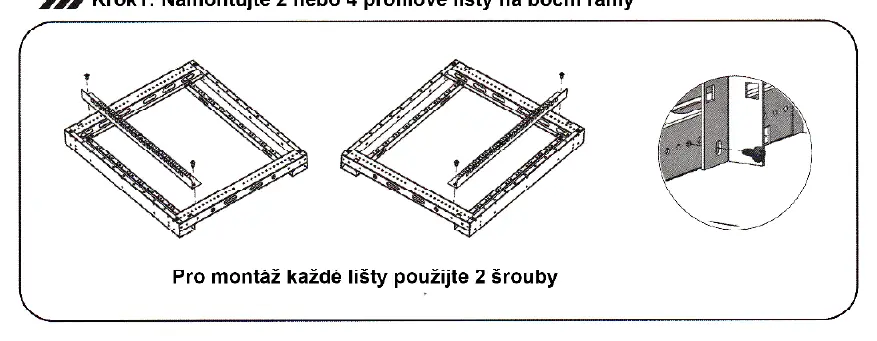

Schritt 1: Montage der Profilschienen an den Seitenrahmen.
Schritt 1: Montage der Profilschienen an den Seitenrahmen.

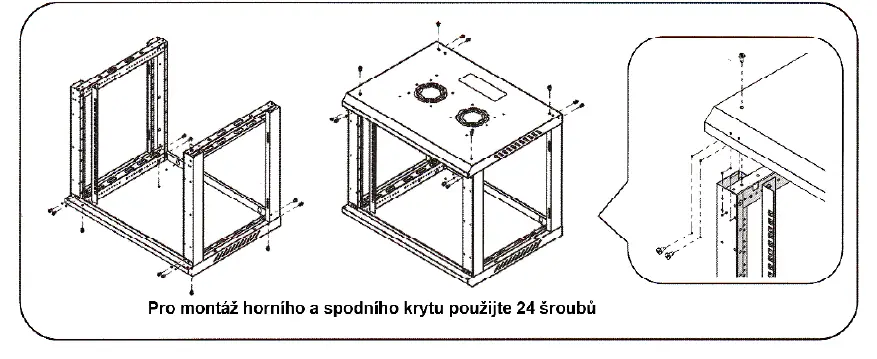

Schritt 2: Verbindung der Seitenrahmen mit den Deckelplatten.
Schritt 2: Verbindung der Seitenrahmen mit den Deckelplatten.

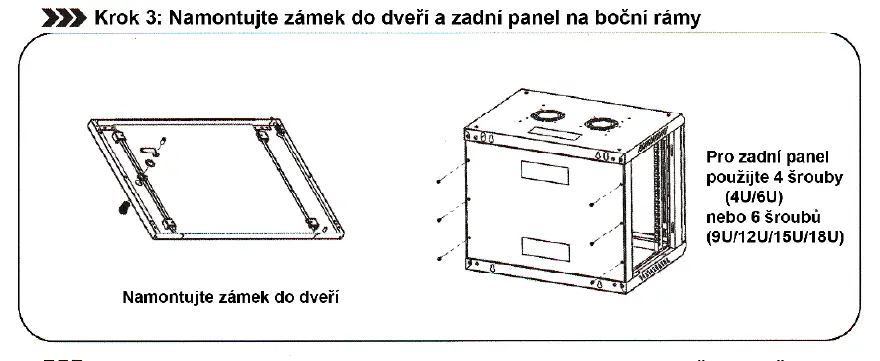

Schritt 3: Montage des Türschlosses und der Rückwand.
Schritt 3: Montage des Türschlosses und der Rückwand.

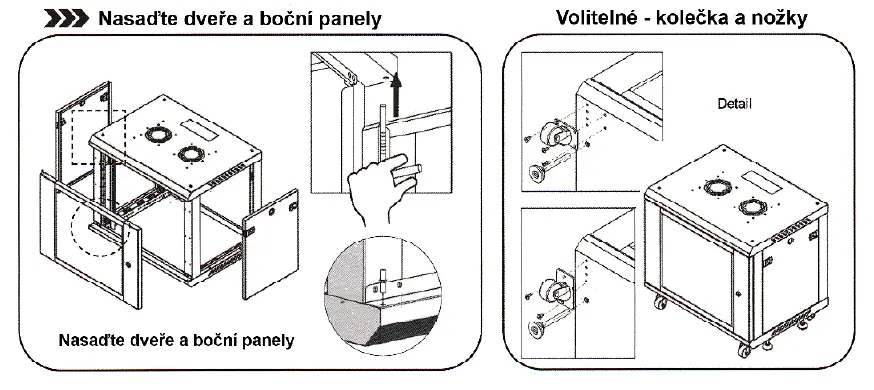

Schritt 4: Einsetzen der Türen und Montage von Rollen/Füßen.
Schritt 4: Einsetzen der Türen und Montage von Rollen/Füßen.
  1. Profilschienen montieren: Befestigen Sie die 2 oder 4 Profilschienen an den Seitenrahmen. Verwenden Sie für jede Schiene 2 Schrauben.
  2. Rahmen zusammenbauen: Verbinden Sie die Seitenrahmen mit dem unteren und oberen Deckel. Verwenden Sie hierfür insgesamt 24 Schrauben.
  3. Schloss und Rückwand: Montieren Sie das Schloss an der Tür. Befestigen Sie die Rückwand an den Seitenrahmen. Hinweis: Verwenden Sie 4 Schrauben bei 4U/6U-Modellen oder 6 Schrauben bei 9U/12U/15U/18U-Modellen.
  4. Türen und Seitenwände: Setzen Sie die Türen und Seitenwände in den montierten Rahmen ein.
  5. Optional: Montage von Rollen und Füßen an der Unterseite des Gehäuses.

Praktische Hilfe

Typische Probleme

Rückwand lässt sich nicht korrekt befestigen

Stellen Sie sicher, dass Sie die richtige Anzahl an Schrauben verwenden: 4 Schrauben für 4U/6U-Modelle oder 6 Schrauben für 9U/12U/15U/18U-Modelle.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (Schrauben, Schienen, Rahmen, Abdeckungen).
  • Stellen Sie sicher, dass Sie einen passenden Schraubendreher für M5-Schrauben haben.
  • Identifizieren Sie die Gehäusegröße (4U/6U oder 9U/12U/15U/18U) für die korrekte Anzahl der Rückwandschrauben.
