Bedienungsanleitung für Sealey RE300.V3 Luftbetriebener Federspanner
Erfahren Sie, wie Sie den Sealey RE300.V3 luftbetriebenen Federspanner sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Federkompression, Sicherheitsvorkehrungen und Wartungshinweise für das...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sealey RE300.V3 ist ein luftbetriebener Federspanner mit einer maximalen Tragfähigkeit von 1000 kg. Er ist für die schnelle und sichere Kompression von Fahrwerksfedern konzipiert. Sicherheit hat oberste Priorität: Tragen Sie immer einen Augenschutz und Handschuhe. Arbeiten Sie niemals direkt vor dem Gerät, sondern stehen Sie immer seitlich. Überschreiten Sie niemals den maximalen Luftdruck von 116 psi (8 bar).
Produktbeschreibung und Spezifikationen

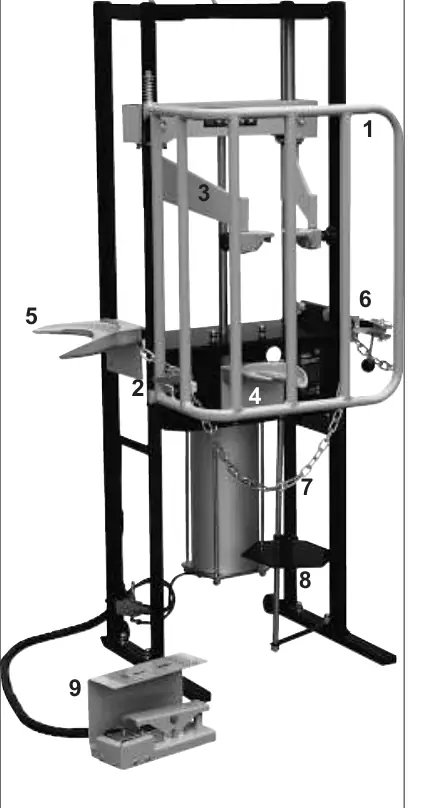

Das Gerät verfügt über ein Sicherheitsgitter, austauschbare untere Joche und eine Aufhängungsstrebenklemme. Die Bedienung erfolgt über ein Fußpedal.
- Maximale Last: 1000 kg
- Maximaler Luftdruck: 116 psi (8 bar)
- Federdurchmesser: 102-165 mm
- Oberer Jochhub: 420 mm
- Gewicht: 63,4 kg
Montage
Die Montage sollte von zwei Personen durchgeführt werden:
- Füße: Montieren Sie die Füße mit den Rädern nach hinten am Rahmen.
- Schutzgitter: Bringen Sie das Schutzgitter (K44) an der Vorderseite an und sichern Sie es mit dem Stift (K11) und den entsprechenden Unterlegscheiben.
- Kette: Befestigen Sie die Kette (K15) an der linken Seite.
- Positionierungsplatte: Montieren Sie die Platte (K42) an der langen Metallstange (K41) und sichern Sie diese.
- Griff und Joche: Montieren Sie den Griff (K1) oben und hängen Sie die nicht verwendeten Joche an die Seite des Rahmens.
- Luftschläuche: Verbinden Sie die Schläuche gemäß der Kennzeichnung A, B und C.
Bedienung
Kompression einer Feder
- Wählen Sie das passende Joch oder die Strebenklemme basierend auf der Federgröße.
- Positionieren Sie die unterste Federwindung im unteren Joch.
- Schwenken Sie die oberen Arme in Position und platzieren Sie die oberen Klemmen auf der obersten Federwindung.
- Ziehen Sie beide Feststellknöpfe fest.
- Positionieren Sie die Platte (K42) unter der Strebe und sichern Sie diese.
- Sichern Sie die Feder mit der Kette.
- Schließen Sie das Schutzgitter und sichern Sie es mit der Kette.
- Betätigen Sie das Fußpedal langsam, um die Feder zu komprimieren.
Wartung und Lagerung
Trennen Sie das Gerät vor Wartungsarbeiten von der Luftzufuhr. Reinigen Sie regelmäßig die Gleitsäulen und tragen Sie etwas Getriebeöl auf. Wenn das Gerät längere Zeit nicht verwendet wird, entleeren Sie den Luftzylinder und geben Sie etwas Luftwerkzeugöl in den Lufteinlass.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Kompressor wirkt instabil
Stellen Sie sicher, dass die Füße korrekt montiert sind und das Gerät auf einem ebenen, rutschfesten Boden steht.
Feder rutscht während der Kompression
Überprüfen Sie, ob die Feder korrekt in den Jochen sitzt und die Sicherungskette fest angebracht ist.
Luftdruck zu hoch
Der Druck darf 116 psi (8 bar) nicht überschreiten. Zu hoher Druck kann das Gerät beschädigen und ist gefährlich.
Vor der Verwendung
- Sichtprüfung auf beschädigte oder abgenutzte Teile.
- Sicherheitsvorrichtungen (Schutzgitter, Kette) auf korrekte Funktion prüfen.
- Luftzufuhr auf Sauberkeit und korrekten Druck (max. 116 psi) prüfen.
- Arbeitsbereich räumen und für ausreichende Beleuchtung sorgen.
- Persönliche Schutzausrüstung (Augenschutz, Handschuhe) anlegen.
Technische Daten in der Praxis
- Maximale Last (1000kg)
- Das absolute Höchstgewicht, das der Kompressor sicher halten kann.
- Maximaler Luftdruck (116psi/8bar)
- Der Betriebsdruck darf diesen Wert nicht überschreiten, um Schäden am Zylinder zu vermeiden.
- Federdurchmesser (102-165mm)
- Der Bereich der Federgrößen, die mit den mitgelieferten Jochen sicher gespannt werden können.
Abbildungen und Diagramme
- Fig. 1 & 2: Montage der Füße und des Schutzgitters.

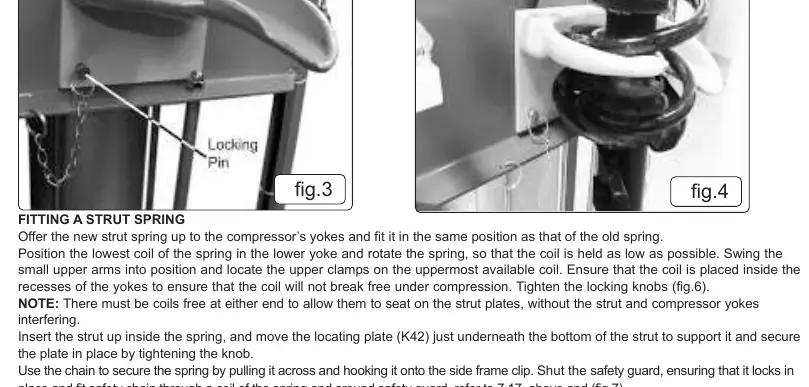

- Fig. 3 & 4: Korrekte Positionierung der Feder in den Jochen und Sicherung mit der Kette.

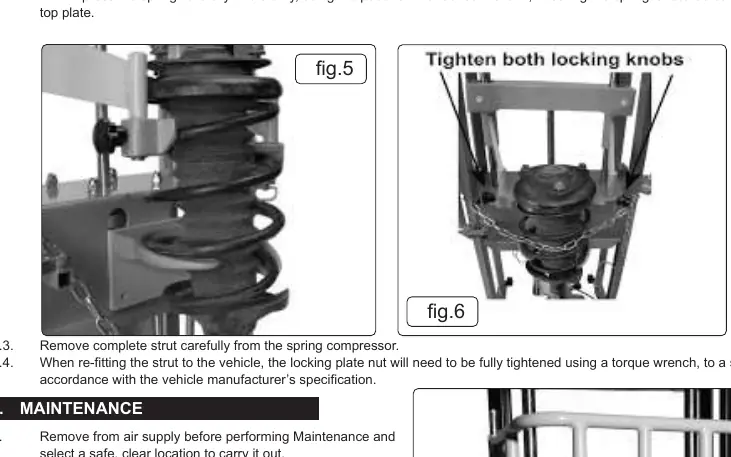

- Fig. 5 & 6: Verwendung der Joche und Festziehen der Knöpfe.

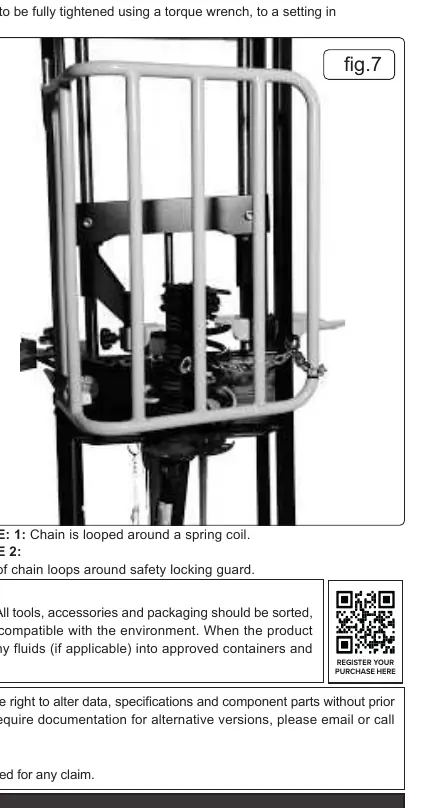

- Fig. 7: Sicherung des Schutzgitters mit der Kette.
Modellkompatibilität
- Geeignet für Federdurchmesser von 102 bis 165 mm.
- Erfordert eine saubere, wasserfreie Luftzufuhr.
