Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montage- und Sicherheitshinweise für das Sealey APR3001 Schwerlastregal. Das System ist für eine Traglast von 1000 kg pro Ebene ausgelegt. Für den Aufbau werden zwei Personen empfohlen. Verwenden Sie für die Montage der Querträger unbedingt einen Gummihammer, um die Oberflächenbeschichtung nicht zu beschädigen. Stellen Sie sicher, dass alle Sicherheitsbolzen (Locking Pins) nach der Montage korrekt eingesetzt sind.

Sicherheitshinweise

• Das Regal muss auf einem ebenen und festen Untergrund (z. B. Beton) aufgestellt werden.
• Die maximale Traglast von 1000 kg pro Ebene darf nicht überschritten werden; die Last muss gleichmäßig verteilt sein.
• Schwerere Gegenstände sollten auf den unteren Ebenen gelagert werden.
• Das Regal sollte nach Möglichkeit an der Wand befestigt werden.
• Verwenden Sie keine Lösungsmittel zur Reinigung der Querträger.
• Das Regal ist nicht für den Außenbereich oder feuchte Umgebungen geeignet.

Montage der Endrahmen

Die Endrahmen bilden die Basis des Regalsystems. Gehen Sie wie folgt vor:

1. Legen Sie die Pfosten (Uprights A1 & A2) flach auf den Boden, sodass die Innenseiten zueinander zeigen.
2. Verbinden Sie die Pfosten mithilfe der horizontalen Streben (B1, B2) und diagonalen Streben (C1, C2, C3) sowie den Abstandshaltern (D).
3. Verwenden Sie für jede Verbindung die mitgelieferten M6 x 45mm Schrauben (F) und Muttern (G).
4. Ziehen Sie die Befestigungen erst fest, wenn der Rahmen rechtwinklig ausgerichtet ist.
5. Wiederholen Sie diesen Vorgang für den zweiten Endrahmen.

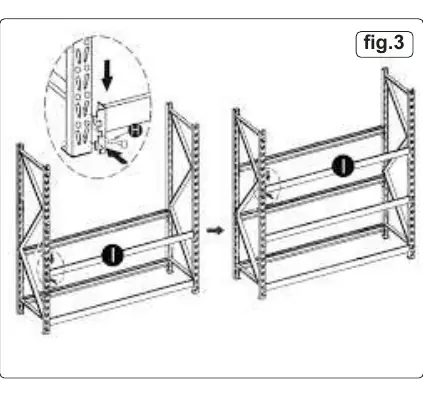

Montage der Querträger

1. Stellen Sie einen Endrahmen vertikal auf.

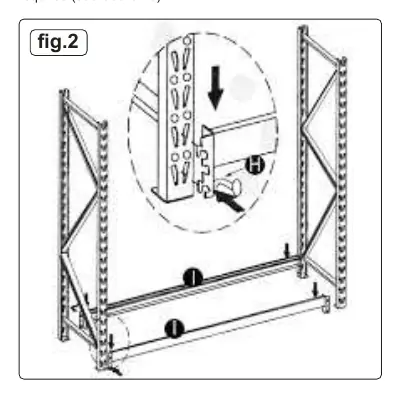

2. Hängen Sie einen Querträger (I) in die Schlitze des Pfostens ein. Achten Sie darauf, dass beide Laschen des Trägers korrekt in den Schlitzen sitzen.
3. Klopfen Sie den Träger vorsichtig mit einem Gummihammer fest, bis er sicher sitzt.
4. Sichern Sie den Träger mit dem mitgelieferten Sicherungsstift (Locking Pin H).
5. Wiederholen Sie den Vorgang für die gegenüberliegende Seite und weitere Ebenen.

Wartung und Entsorgung

Überprüfen Sie regelmäßig den festen Sitz aller Verbindungen. Bei der Entsorgung des Produkts sind die örtlichen Vorschriften zu beachten. Alle Materialien sollten sortiert und dem Recycling zugeführt werden.
