Bedienungsanleitung für Sealey 100A 12V Batterieladegerät BSCU170
Erfahren Sie, wie Sie das Sealey 100A 12V Batterieladegerät BSCU170 sicher bedienen, warten und Fehler beheben. Dieser Leitfaden deckt automatische Ladung, Flash-Reprogrammierung, Wartung und Sicherheitsvorkehrungen ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sealey BSCU170 ist ein mikroprozessorgesteuertes Batterieladegerät für den industriellen Einsatz (Class A). Es ist für 12V-Batterien mit einer Kapazität von 12 Ah bis 111 Ah konzipiert. Aufgrund der Erzeugung explosiver Gase während des Ladevorgangs muss das Gerät in einem gut belüfteten Bereich verwendet werden. Halten Sie das Gerät von Zündquellen fern und stellen Sie sicher, dass es nicht direkt über der Batterie platziert wird.
Produktbeschreibung
Das Gerät bietet eine automatische Ladefunktion, eine manuelle Ladeoption, einen Desulfatierungsmodus sowie eine Flash-Reprogrammierungsfunktion. Es liefert bis zu 100A Strom zur Spannungsstabilisierung bei Fahrzeugdiagnosen und ECU-Reprogrammierungen. Das Gerät verfügt über zwei temperaturgesteuerte Lüfter und ein robustes Aluminiumgehäuse.

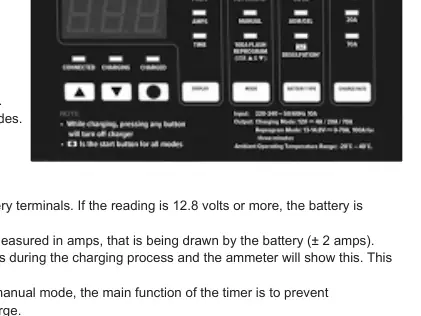

Bedienfeld
Das Bedienfeld umfasst folgende Elemente:
- LED-Anzeigen: CONNECTED (gelb/orange), CHARGING (gelb/orange), CHARGED (grün).
- Tasten: Start/Stop, Display-Auswahl, Modus-Auswahl, Batterietyp/Desulfatierung, Ladestrom-Auswahl (4A, 20A, 70A).
- Digitalanzeige: Zeigt Spannung, Stromstärke oder Zeit an.
Betriebsmodi
Automatisches Laden: Das Gerät erkennt den Batteriezustand und schaltet nach Abschluss in den Erhaltungsmodus (13.2V).
Manuelles Laden: Ermöglicht die Einstellung der Ladezeit (10-120 Minuten) oder den Dauerbetrieb (HOLD).
Desulfatierungsmodus: Spezieller Modus für tiefentladene, sulfatierte Batterien. Kann bis zu 10 Stunden dauern.
Flash-Reprogrammierung: Liefert 70A kontinuierlich (bis zu 100A für 3 Minuten) zur Unterstützung der Fahrzeugspannung während Diagnosearbeiten.
Wartung
Vor Wartungsarbeiten muss das Gerät vom Stromnetz getrennt werden. Reinigen Sie die Lüfter alle 100 Betriebsstunden oder bei Staubansammlung mit Druckluft. Achten Sie darauf, keinen Schmutz in die Lüfterlager zu blasen. Überprüfen Sie regelmäßig die Kabel und Klemmen auf Beschädigungen.
Fehlerbehebung
Bei Problemen wie "Keine Anzeige" prüfen Sie den Netzanschluss. Wenn die Anzeige "bAd bAt" zeigt, wurde der Ladevorgang abgebrochen. Bei Überhitzung schaltet sich das Gerät zum Schutz ab; lassen Sie es abkühlen und prüfen Sie die Lüfter auf Blockaden.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Keine Anzeige und LEDs leuchten nicht
Prüfen Sie, ob das Gerät eingesteckt ist und ob die Sicherung oder der Schutzschalter der Steckdose in Ordnung sind.
Anzeige zeigt 0.0 Volt
Klemmen prüfen (kein guter Kontakt), Verpolung prüfen oder Batterie ist defekt.
Ladegerät schaltet ab oder startet nicht
Überhitzungsschutz aktiv. Gerät abkühlen lassen und Lüfter auf Blockaden prüfen.
Lüfter macht rasselnde Geräusche
Schmutz auf den Lüfterblättern. Mit Druckluft reinigen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einer stabilen, nicht brennbaren Oberfläche steht.
- Reinigen Sie die Batteriepole vor dem Anschließen.
- Prüfen Sie die Polarität der Batteriepole (Plus ist meist größer als Minus).
- Stellen Sie sicher, dass die Lüfter frei von Hindernissen sind.
- Prüfen Sie Kabel und Klemmen auf Verschleiß oder Beschädigungen.
Abbildungen und Diagramme
- Anschluss: Rote Klemme an Plus (+), schwarze Klemme an Minus (-) oder Fahrzeugmasse (nicht an Kraftstoffleitungen).

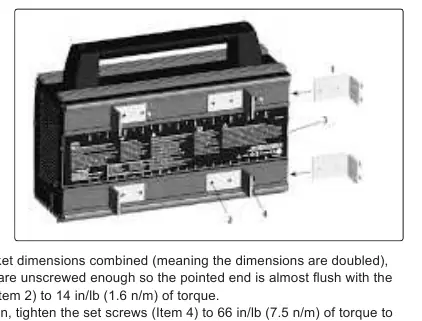

- Montage: 4 Halterungen in die Schiene auf der Rückseite schieben und mit den Schrauben fixieren.
Modellkompatibilität
- Nur für 12V-Batterien (VRLA, GEL, AGM/EFB, Leisure).
- Nicht für Flugzeuge oder Schiffe geeignet.
- Class A Produkt für industrielle Nutzung; kann in Wohngebieten Funkstörungen verursachen.
